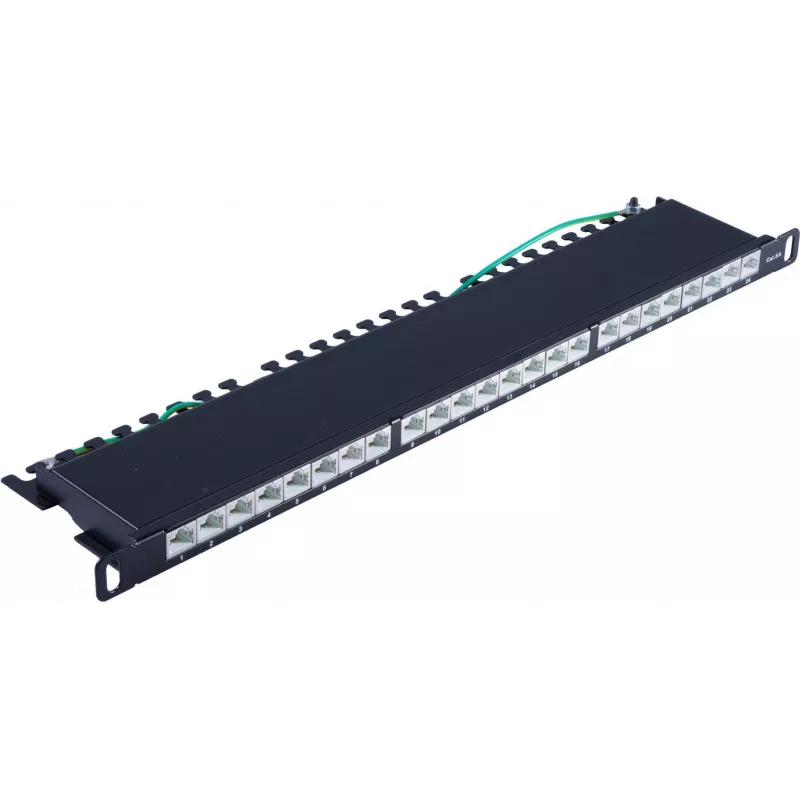

Patch Panel ShiverPeaks BS08-67052 0.5U

ShiverPeaks BS08-67052 0.5U patch-paneel on kompaktne riiulisse paigaldatav moodul, mis on mõeldud struktureeritud võrgukaabelduse jaoks. See toetab Cat6a ühendusi ja mahutab AWG22 kuni AWG26 juhtmeid, pakkudes ruumisäästlikku lahendust kaablite korrastamiseks riiulites ja korpustes. Paneel on valmistatud SPCC terasest musta viimistlusega, mis tagab usaldusväärse mehaanilise kaitse ja lihtsa integreerimise tavalistesse 19-tollistesse riiulisüsteemidesse.

Eelised

See 0.5U patch-paneel võtab vähe ruumi, toetades samal ajal suure jõudlusega Cat6a linke, mistõttu sobib see piiratud riiuliruumiga kohtadesse. SPCC konstruktsioon tagab mehaanilise vastupidavuse ja kulumiskindluse serveriruumides ja andmekappides. Ühilduvus AWG22–26 juhtmetega võimaldab kasutada levinud kaablitüüpe ning must viimistlus annab diskreetse välimuse, mis sulandub tavaliste riiulipaigaldistega.

Sobib

• Kompaktsete riiulipaigaldiste jaoks, kus on vajalik ruumiefektiivsus
• Cat6a struktureeritud kaabeldussüsteemid 10 Gigabit Etherneti ja suure ribalaiusega rakenduste jaoks
• Andmekeskused, serveriruumid, võrgukapid ja telekommunikatsioonipaneelid
• Uuendusprojektid, mille eesmärk on parandada kaablikorraldust ilma ulatusliku riiuli ümberseadistamiseta

Peamised tehnilised andmed

• Vormitegur: 0.5U riiulisse paigaldatav moodul, mis ühildub 19-tolliste riiulitega
• Kaablikategooria: toetab Cat6a ühendusi
• Juhtme läbimõõdu ühilduvus: AWG22 kuni AWG26
• Materjal: SPCC teras šassii tugevuse ja vastupidavuse tagamiseks
• Viimistlus: must kate korrosioonikindluse ja visuaalse integreerimise jaoks

Kasutusjuhend

Paigaldage patch-paneel standardsesse 19-tollisesse riiulisse, hõivates pool ühikut (0.5U) vertikaalset ruumi. Lõpetage Cat6a kaablipaarid paneelile vastavalt T568A või T568B ühendusskeemile, nagu nõuab teie võrgu disain. Kinnitage kaablid sobivate tõmbetugevduste ja marsruutimistarvikutega, et säilitada signaali terviklikkus ja vähendada mehaanilist pinget ühendustel. Märgistage pordid vastavalt vajadusele selgeks tuvastamiseks ja edaspidiseks hoolduseks.

Soovitused

Optimaalse jõudluse saavutamiseks kasutage seda paneeli koos sertifitseeritud Cat6a kaablitega ja järgige korralikke kaablihalduse tavasid, sealhulgas kontrollitud painderaadiusi ja tõmbetugevdust. Veenduge, et ühendused tehakse sobivate tööriistade ja testeritega, et kontrollida pidevust ja NEXT jõudlust enne linkide tootmisse laskmist.
