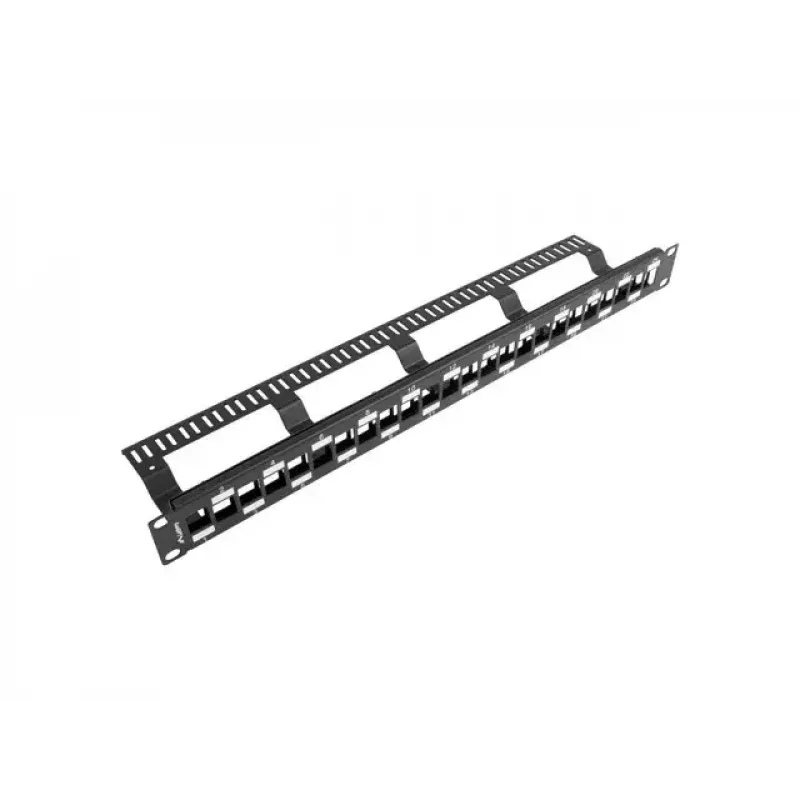

Patch Panel 1U Lanberg PPKS-1224-B

Lanberg PPKS-1224-B on 1U tühi astmelise paigutusega patch-paneel, mis on mõeldud võrgu- ning audio/video/andmeühenduste jaoks mõeldud keystone-moodulite vastuvõtmiseks. Metallist ja plastist valmistatud musta viimistlusega paneeli mõõtmed on 482,6 mm lai, 44,5 mm kõrge ja 100 mm sügav ning see toetab kuni 24 keystone-porti, et korraldada kaablite haldamist serveririiulites ja võrgukappides.

Eelised

Keystone-avade astmeline paigutus lihtsustab paigaldamist ja võimaldab segakasutust RJ-45, RJ-11, RJ-12 ja erinevate audio/video keystone-moodulitega nagu HDMI, USB, F ja BNC. Selle 1U suurus sobib standardsetesse 19-tollistesse riiulitesse ning vastupidav metallist ja plastist konstruktsioon tagab paigaldatud moodulitele stabiilse toe, hoides samal ajal kogukaalu madalana (0,6 kg).

Sobib

• Struktureeritud kaabeldus andmekeskustes ja serveriruumides
• Kontorivõrkude ühendamine ja koondamine
• AV-paigaldised, mis nõuavad segakeystone-mooduleid
• Telefoni- ja nõrkvoolujaotuspaneelid

Peamised spetsifikatsioonid

• Mudel: Lanberg PPKS-1224-B
• Vormitegur: 1U, sobib 19" riiulitesse
• Keystone-mahutavus: 24 porti (astmeliselt)
• Mõõtmed (L×K×S): 482,6 × 44,5 × 100 mm
• Kaal: 0,6 kg
• Värvus: Must
• Materjalid: Metall ja plast

Kasutusjuhend

Paigaldage patch-paneel standardsesse 19-tollisesse riiulisse, võttes enda alla ühe riiuliühiku (1U). Paigaldage vajalikud keystone-moodulid astmelistesse avadesse – võrgupistikud (RJ-45, RJ-11, RJ-12) või AV/andmeside keystone-moodulid (HDMI, USB, F, BNC) – järgides tootja mooduli paigaldusjuhiseid. Suunake ja lõpetage kaablid paneeli taga, kinnitage need vastavalt vajadusele ja märgistage pordid hõlpsamaks tuvastamiseks.

Soovitused

Optimaalse korralduse ja jõudluse tagamiseks kasutage ühilduvaid Lanbergi keystone-mooduleid ja järgige korralikke kaablikõverate raadiusi. Vältige paneeli ülekoormamist raskete adapteritega; veenduge, et moodulid on kindlalt kinnitatud ja märgistatud hoolduse jaoks.
