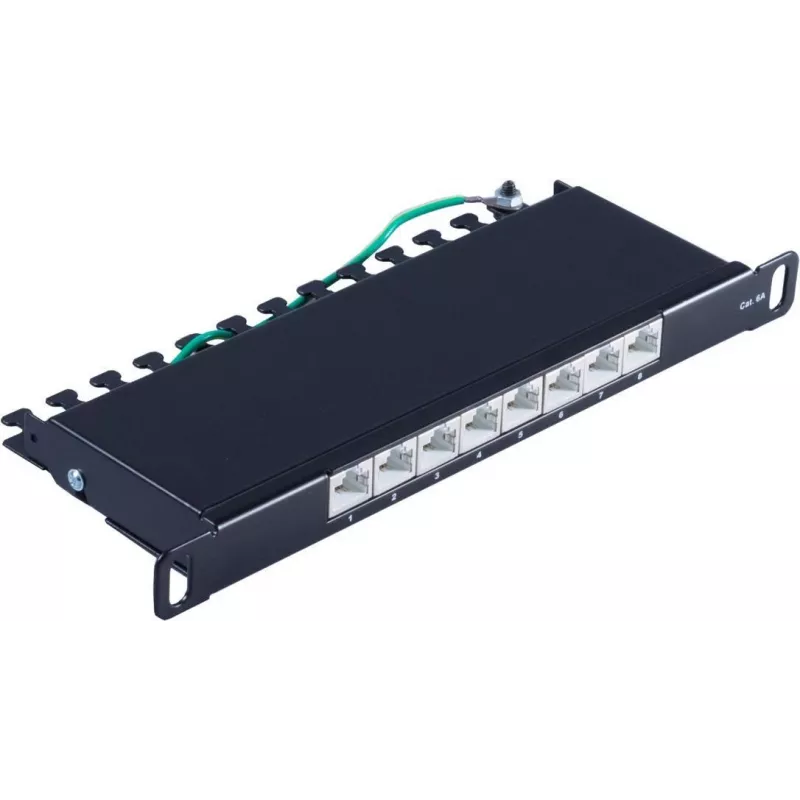

Patch Panel S/CONN 08-67050

ShiverPeaksi patch-paneel S/CONN 08-67050 on 0,5U kõrgune racki paigaldatav paneel, mis on mõeldud Cat6a struktureeritud kaabeldussüsteemidele. See pakub kaheksat RJ-45 porti kompaktses mustas korpuses, mis on valmistatud SPCC terasest ja termoplastilisest polüestrist (PBT). See paneel on ette nähtud Etherneti ühenduste koondamiseks ja korraldamiseks serverirackides, juhtmekappides ja telekommunikatsioonikappides, säilitades samal ajal madala profiili, et säästa racki ruumi.

Eelised

Patch-paneel ühendab poole racki kõrguse jalajälje tugevate materjalidega, et pakkuda usaldusväärset mehaanilist tuge Cat6a ühendustele. SPCC konstruktsioon tagab mõõtmete stabiilsuse ja paigaldustugevuse, samas kui PBT komponendid pakuvad isolatsiooni ja pistikute vastupidavust. Must viimistlus annab ühtlase professionaalse välimuse ja aitab seadet integreerida standardsete rack-seadmetega. Selle RJ-45 pistikud ühilduvad standardsete Cat6a patch-kaablitega ning toetavad lihtsat kaablihaldust ja ümberseadistamist.

Sobib

• Võrgulõppude korraldamiseks andmekeskustes ja serveriruumides
• Struktureeritud kaabelduseks kontorikeskkondades ja telekommunikatsioonikappides
• Cat6a LAN-infrastruktuuri uuendamiseks või laiendamiseks
• Keskkondadesse, kus racki ruum on piiratud ja on vaja 0,5U lahendust

Peamised tehnilised andmed

• Vormitegur: 0,5U racki paigaldatav paneel
• Pordi tüüp: RJ-45, 8 porti
• Kaabelduse standard: Cat6a ühilduvus
• Korpuse materjal: SPCC (külmvaltsitud teras)
• Isolatsioonimaterjal: termoplastiline polüester (PBT)
• Viimistlus: Must
• Paigaldus: Standardse 19-tollise racki ühilduvus

Kasutamine

Paigaldage paneel standardsesse 19-tollisesse racki, kasutades sobivaid kruvisid ja puurimutreid 0,5U positsiooni jaoks. Ühendage Cat6a horisontaalkaablid RJ-45 pistikute tagaküljele, järgides valitud kaabli ühendamise meetodit (punch-down või IDC), mis ühildub pistiku konstruktsiooniga. Märgistage iga port vastavalt vajadusele võrgu tuvastamiseks, seejärel ühendage patch-kaablid esikülje RJ-45 portidesse, et ühendada seadmeid või lüliteid. Veenduge, et kaabli painderaadiused ja tõmbekoormuse leevendus on tagatud, et säilitada ülekande jõudlus.

Soovitused

Optimaalse jõudluse tagamiseks kasutage Cat6a-reitinguga patch-kaableid ja korraldage kaablid korralikult kaablisidemete või horisontaalsete korraldajatega. Vältige paneeli ülekoormamist üksikute portide liigse tõmbekoormusega ning järgige tööstuslikke kaabeldusstandardeid maandamise ja toiteallikatest eraldamise osas, et vähendada häireid.
