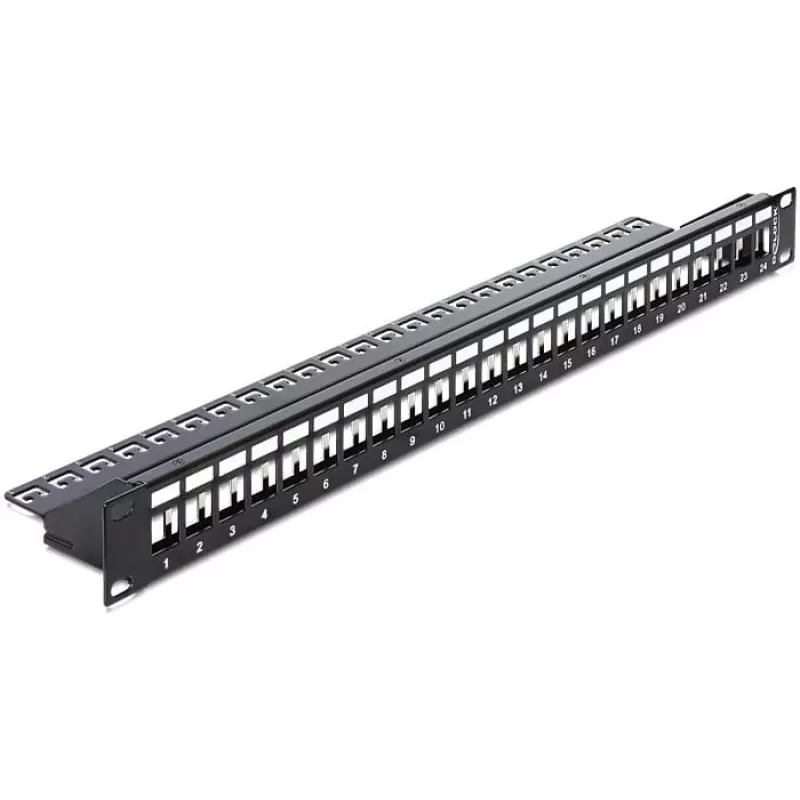

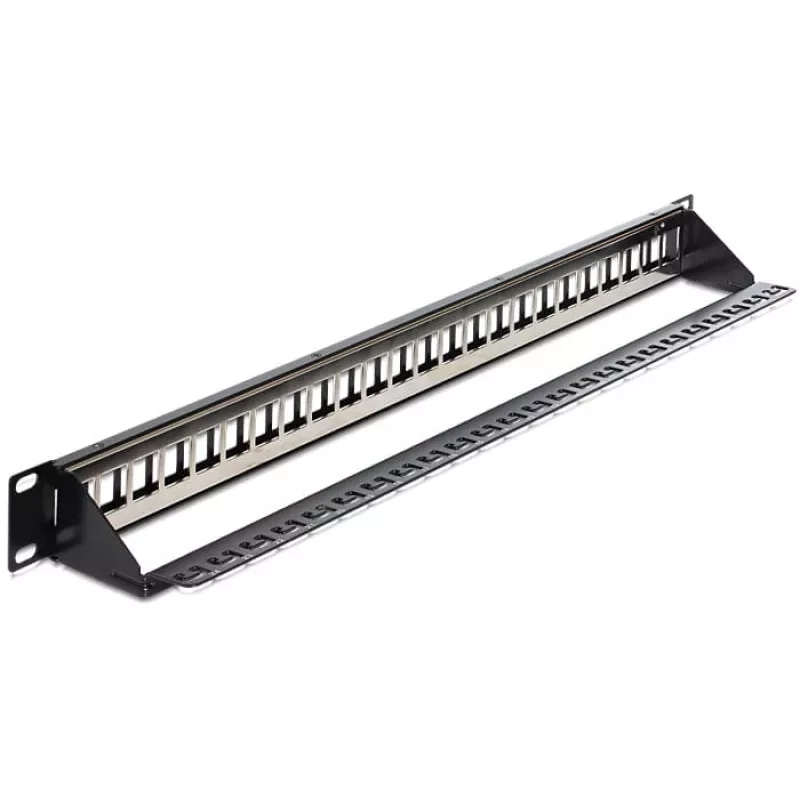

Patch Panel 1U DeLOCK 43277

DeLOCK 43277 harupaneel on 1U raamile paigaldatav paneel, mis on mõeldud organiseeritud kaablite haldamiseks standardsetes 19" raamides. Mõõtmetega 482 mm (laius) × 92 mm (kõrgus) × 44 mm (sügavus) ja musta viimistlusega, mahutab see kuni 24 Keystone moodulit paindlikuks pordikonfiguratsiooniks ja korras võrguühendusteks.

Eelised

Paneeli standardne 1U suurus ja 482 mm laius tagavad ühilduvuse tavaliste 19" raamidega. See toetab 24 Keystone mooduli sisseklõpsatavat paigaldust, võimaldades kohandatavaid pistikute kombinatsioone. Selle kompaktne 44 mm sügavus vähendab ruumikasutust raamis, samas kui must värv annab neutraalse välimuse, mis sobib erinevatesse tehnilistesse keskkondadesse.

Sobib

• Võrgu- ja serveriraamidele, mis nõuavad struktureeritud kaabliotsastust
• Telekommunikatsioonikilbid ja haruväljad
• Väikese kuni keskmise suurusega kontorivõrgu paigaldised
• Labori- või katseseadistused, mis kasutavad modulaarseid Keystone ühendusi

Peamised tehnilised näitajad

• Vormitegur: 1U raamile paigaldatav paneel
• Ühilduv raami laius: 19" (482 mm)
• Mõõtmed (L × K × S): 482 × 92 × 44 mm
• Keystone mooduli mahutavus: 24 porti
• Toote värv: Must

Kasutamine

Paigaldage harupaneel 19" raami, kasutades sobivaid kruvisid ja puurimutreid kindlaks 1U paigalduseks. Sisestage Keystone moodulid esiavadesse, klõpsates need paika vastavalt nõutavatele pistikutüüpidele (nt RJ45, HDMI või muud Keystone-ühilduvad moodulid). Suunake ja otsastage kaablid moodulite tagaküljel, märgistage vajadusel pordid ning kinnitage kaablid, et säilitada korras kaablihaldus ja õhuvool.

Soovitused

Paigaldage paneel vastavalt raami tootja juhistele ja kohalikele juhtmestiku standarditele. Kasutage ettenähtud signaalitüübile sobiva reitinguga Keystone mooduleid ja testige iga ühendust pärast otsastamist, et tagada usaldusväärne võrgutoimivus.
