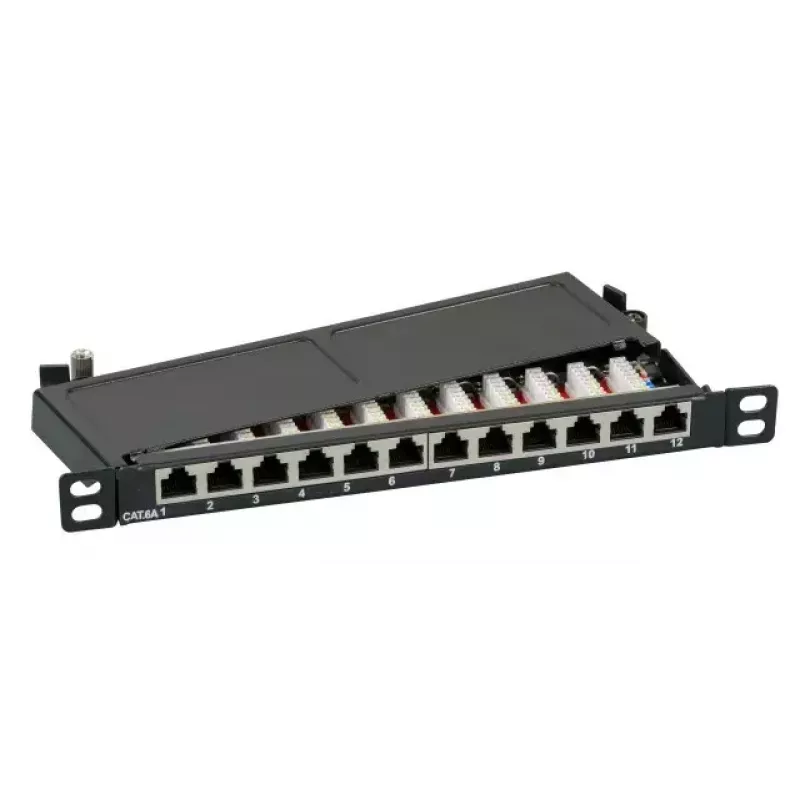

Patch-paneel EFB Elektronik 37738.12

EFB Elektronik 37738.12 patch-paneel on 0,5U raami külge kinnitatav seade, mis on loodud Cat6a vaskkaablite korraldamiseks ja termineerimiseks struktureeritud kaabeldussüsteemides. Kaheteistkümne RJ45 pordi ja halli viimistlusega pakub see kompaktne paneel ruumisäästlikku lahendust horisontaalsete kaabelduste koondamiseks raamikeskkonda. Paneeli paigutus toetab kiireid Etherneti ühendusi ning aitab hoida korras kaablite marsruutimist ja tuvastamist andmekappides ja võrgukappides.

Eelised

Patch-paneel pakub madalprofiililist 0,5U kõrgust, mis maksimeerib raami ruumi, mahutades samal ajal kaksteist võrguporti ühes seadmes. Selle Cat6a ühilduvus toetab suuremaid ribalaiusi ja paremat signaaliedastust võrreldes madalama kategooria paneelidega. Hall korpus annab neutraalse välimuse, mis sulandub standardsete raamidega, ning paneel lihtsustab kaablihaldust, tsentraliseerides termineeringud ja muutes pordijuurdepääsu tehnikutele otsekoheseks.

Sobib

• Väikeste ja keskmise suurusega ettevõtete võrguraamidesse, kus ruumi on vähe
• Serveriruumidesse ja andmekappidesse, mis vajavad Cat6a struktureeritud kaabeldust
• Telekommunikatsioonikappidesse ja jaotusraamidesse
• Kontori LAN-idesse ja kiire Etherneti ühenduspunktidesse

Peamised tehnilised andmed

• Vormitegur: 0,5U raamile paigaldatav paneel
• Portide arv: 12 RJ45 porti
• Toetatud kaablitüübid: Cat6a
• Toote värv: Hall
• Paigaldus: Ühildub standardse 19-tollise raamiga

Kasutamine

Paigaldage patch-paneel standardsesse 19-tollisesse raami või kappi, hõivates ühe 0,5U vertikaalset ruumi. Termineerige iga sissetulev horisontaalne Cat6a kaablipaar vastavasse IDC- või võtmemooduli asukohta, järgides T568A või T568B ühendusskeemi. Kinnitage kaablid sobiva tõmbetõkestusega ja marsruutige need korralikult, kasutades kaablihaldustarvikuid. Ühendage patch-juhtmed paneeli esikülje RJ45 portidest lülitite, ruuterite või muude aktiivsete seadmetega, et luua võrguühendused.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage Cat6a-reitinguga patch-juhtmeid ja hoidke kaablite painderaadiused sobivad. Märgistage iga pordi mõlemad pooled, et lihtsustada haldust ja tulevasi muudatusi. Hoidke termineerimispunktid eemal toiteallikatest, et minimeerida häireid, ning pärast paigaldamist tehke sertifitseerimistestimine, et kontrollida ühenduse jõudlust.
