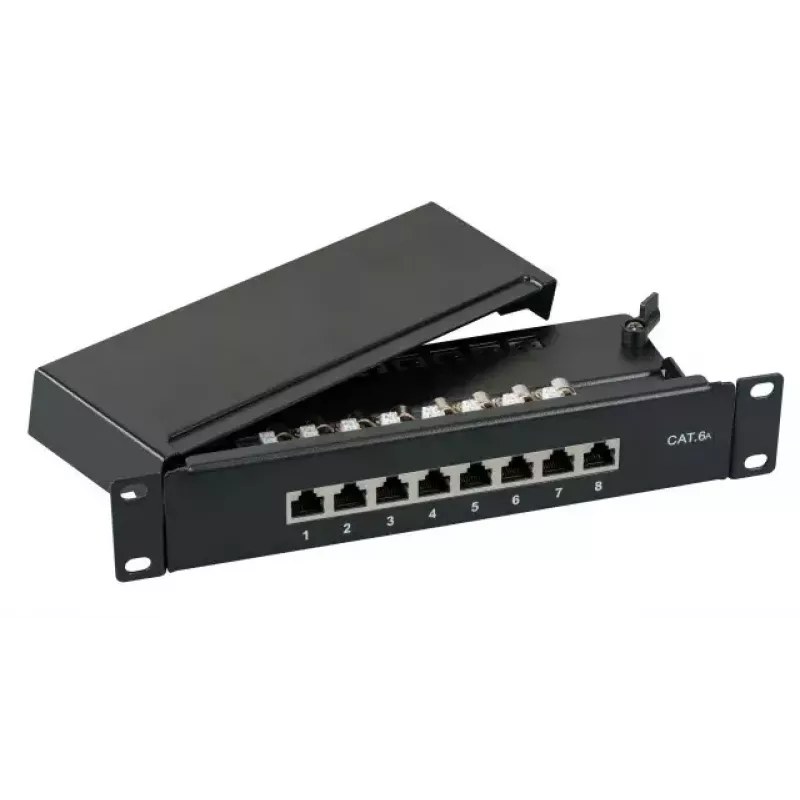

Patch-paneel EFB Elektronik 37737.8

EFB Elektronik 37737.8 patch-paneel on 1U rack’i paigaldatav moodul, mis on mõeldud struktureeritud kaabeldussüsteemidele, kus kasutatakse Cat6a kaableid. Sellel on kaheksa porti ja see toetab andmeedastuskiirust kuni 10000 Mbit/s. S/UTP varjestuse ja kompaktse halli korpusega integreerub see patch-paneel standardsetesse 19-tollistesse rack’idesse ning on mõeldud professionaalsetesse võrgukeskkondadesse, kus on vaja vähendada elektromagnetilisi häireid ja tagada korrapärane kaabliotsaühendus.

Eelised

Patch-paneeli S/UTP-varjestus parandab vastupidavust välistele häiretele, aidates säilitada signaali terviklikkust tihedates või elektriliselt mürarikastes paigaldistes. Selle 1U vormitegur säästab rack’i ruumi, pakkudes samas kaheksat selgelt märgistatud porti lihtsaks kaablihalduseks. Hall viimistlus annab neutraalse välimuse, mis sulandub tavaliste rack’i seadmetega. Cat6a tugi võimaldab paneelil hallata suuremat ribalaiuse nõudlust ja muudab kaabelduse tulevikukindlaks kiiremate Etherneti linkide jaoks.

Sobib

• Väikesed ja keskmised andmerack’id kontorites ja serveriruumides
• Struktureeritud kaabelduspaigaldised Cat6a kaabelduse abil
• Keskkonnad, kus on nõutav varjestus (S/UTP) häirete vähendamiseks
• Tsentraliseeritud ühenduspunktid lülitite, ruuterite ja võrguseadmete jaoks

Peamised spetsifikatsioonid

• Vormitegur: 1U, ühildub 19-tolliste rack’idega
• Portide arv: 8 RJ45 porti Cat6a ühenduste jaoks
• Varjestus: S/UTP (varjestatud keerdpaar) elektromagnetiliste häirete vähendamiseks
• Maksimaalne andmeedastuskiirus: kuni 10000 Mbit/s
• Värvus: hall

Kasutamine

Paigaldage patch-paneel standardsesse 19-tollise rack’i, hõivates ühe rack’i kõrgusühiku. Ühendage Cat6a kaablid mooduli tagumisel küljel vastavalt valitud juhtmestikustandardile (T568A või T568B), tagades õige varjestuse pidevuse S/UTP ühenduste jaoks. Juhtige ja kinnitage kaablid nii, et vältida ühenduste pinget, ning kasutage esiportidel selget märgistust ühenduste dokumenteerimiseks. Ühendage esipordid võrgulülititesse või patch-kaablitesse vastavalt oma võrgu paigutusele.

Soovitused

Säilitage varjestuse pidevus, kasutades varjestatud patch-kaableid ja maandades paneel asjakohaselt, kui see on vajalik. Hoidke kaablite pikkused ja kimbu suurused Cat6a soovituslike piiride piires, et säilitada jõudlus, ning tehke pärast paigaldamist sertifitseerimine või testimine, et kontrollida andmeedastuskiirust ja signaali kvaliteeti.
