Paigalduskomplekt EFB Elektronik ET-25188.1

Paigalduskomplekt EFB Elektronik ET-25188.1 on kompaktne paigaldusraam ühele võtmeplokile või adapterile, valmistatud tsinksurvest ja roostevaba terase välimusega. Raam on mõeldud universaalseks kasutamiseks lamedatel pindadel, kaablikanalites või puit- ja metallkatetel ning sellel on sirge 0° väljund murdumisavaga mõõtmetega 24 x 18 mm. Komplekt sisaldab 1-pordilist paigaldusraami (moodulid ei kuulu komplekti) ja kahte paigalduskruvi.

Eelised

Tsinksurvest korpus tagab vastupidavuse ja mõõtmete stabiilsuse, samas kui roostevaba terase viimistlus annab korrosioonikindla pinna. Selle universaalne disain mahub laiale hulgale paigaldusolukordadele ja kompaktsed mõõtmed (pikkus 35,5 mm, laius 19,2 mm, kõrgus 9,8 mm) muudavad selle sobivaks kitsastesse paigalduskohtadesse. Tarnitakse kiireks paigaldamiseks valmis, kaasas vajalikud kruvid.

Sobib

• Üksiku võtmeploki või adapteri paigaldamiseks
• Paigaldamiseks lamedatele pindadele nagu seinad või paneelid
• Kasutamiseks kaablikanalites ja puit- või metallkatetel
• Rakendusteks, mis nõuavad sirget 0° väljundit

Peamised spetsifikatsioonid

• Materjal: tsinksurve (roostevaba terase välimus)
• Väljundnurk: 0° (sirge)
• Murdumisava: 24 x 18 mm
• Mõõtmed (P × L × K): 35,5 × 19,2 × 9,8 mm

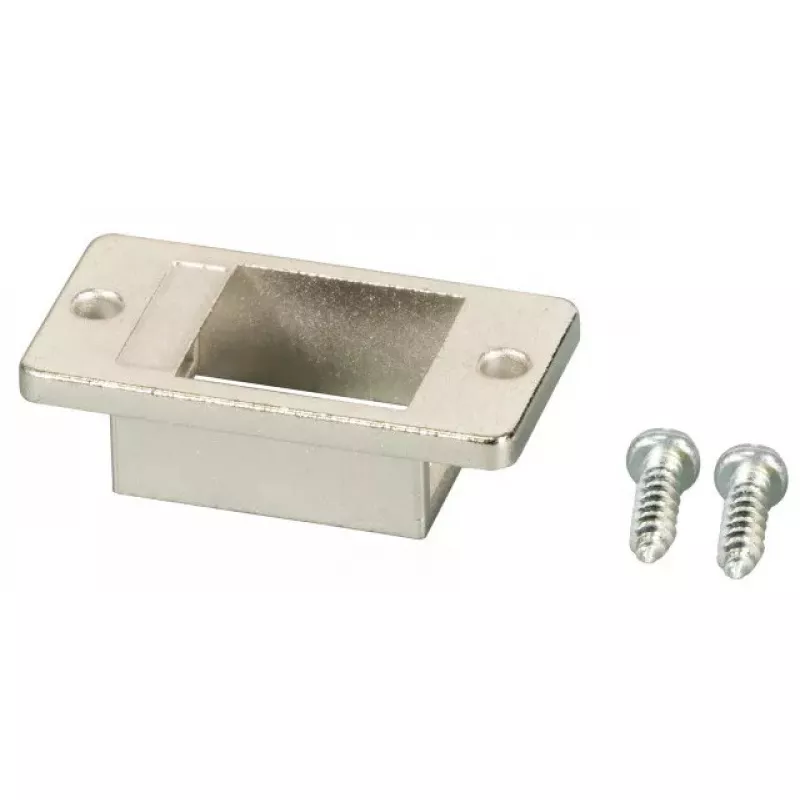

• Tarnekomplekt: 1× paigaldusraam 1-pordiline (ilma mooduliteta), 2× paigalduskruvi
• MPN: ET-25188.1, Bränd: EFB Elektronik, EAN: 4049759186142

Kasutamine

Märgista soovitud paigalduskoht lamedal pinnal või kattel, lõika või stantsi vajadusel sobiv ava ja joonda murdumisava (24 × 18 mm) kaabli või pistiku teekonnaga. Sisesta võtmeplokk või adapter raami (moodul ei kuulu komplekti), aseta raam vastu pinda ja kinnita kahe kaasasoleva paigalduskruviga. Veendu, et väljund on suunatud 0° nurga all sirgeks kaabliväljundiks ja kontrolli, et koost on kindlalt kinnitatud enne kaablite ühendamist.

Soovitused

Turvaliseks ja pikaajaliseks paigalduseks kasuta paigalduspinnale sobivaid kruvisid ja tüübleid. Väldi kruvide ülepingutamist, et vältida tsinksurvest raami deformeerumist. Vali ühilduvad võtmeplokid või adapterid, mis sobivad 24 × 18 mm murdumisavaga.
