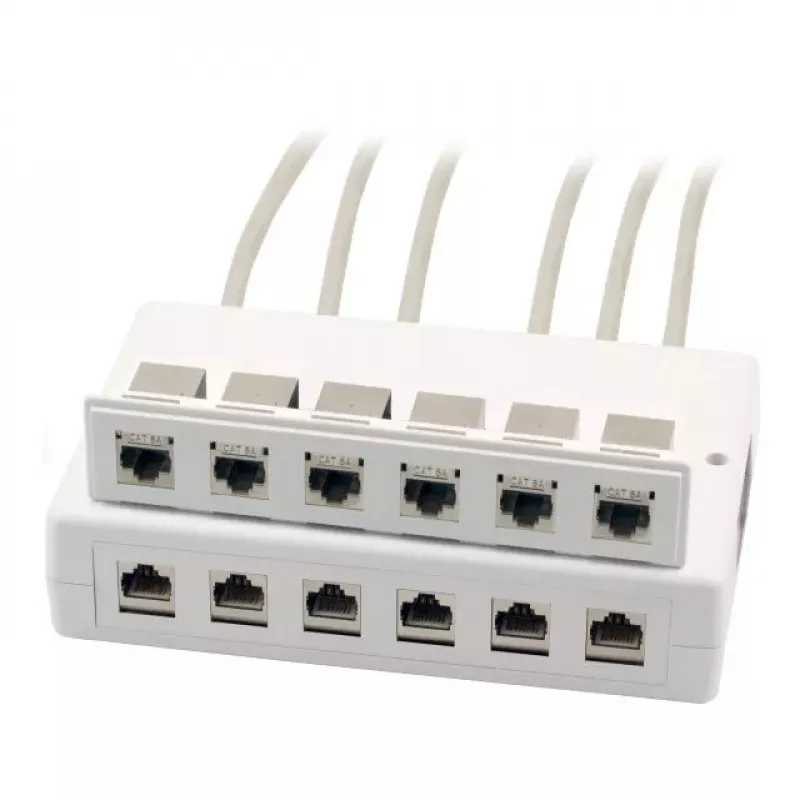

Outlet Box RJ-45 EFB Elektronik ET-25174.1

Kompaktne plastkorpus on mõeldud kaablite ühendamiseks ja võtmemoodulite paigaldamiseks laudadesse, ripplagedesse või põrandaalustesse süsteemidesse. Seda saab kinnitada ka seintele ning see tarnitakse tühjana, võimaldades vastavalt vajadusele paigaldada võtmemooduleid ja kaablisisendeid.

Eelised

Plastkorpus on modulaarne ja kohandub erinevate paigaldusolukordadega. Mitu tarviksisendit võimaldavad paindlikku seadistamist võtmemoodulite ja kaablisisendite jaoks. Korpus on kerge, sobib nii pinnapealseks kui süvistatavaks paigalduseks ning sellel on kinnitusavad kindlaks seinakinnituseks.

Peamised tehnilised andmed

• Materjal: plast
• Seadistusvõimalused: kuni 6 võtmemoodulit tagumiste kaablisisenditega
• Maksimaalne võtmemoodulite arv: kuni 12 võtmemoodulit, kui kasutatakse kaablisisendeid mõlemal küljel
• Kaasasolevad osad: 1 ülemine korpuseosa, 1 alumine korpuseosa, 2 adaptervahetükki avadega 6 võtmemooduli jaoks, 1 adaptervahetükk 6 kaablisisendi jaoks, 2 külgmist katet
• Tarne: ilma võtmemooduliteta
• Paigaldus: kinnitusavad seinakinnituseks; ava kaablisisendiks alumises osas

Kasutusjuhend

Avage korpus ja valige adaptervahetükid, mis vastavad soovitud võtmemoodulite ja kaablisisendite seadistusele. Ühendage ülemine ja alumine korpuseosa, asetage adaptervahetükid paika ja kinnitage külgmised katted. Viige kaablid ettenähtud avade kaudu sisse ja kinnitage kokkupandud korpus seinale, kasutades olemasolevaid kinnitusavasid, või paigaldage see põrandaalusesse või laekonstruktsiooni vastavalt vajadusele.

Soovitused

Paigaldage võtmemoodulid ja teostage kaabliotsad enne lõplikku kinnitamist. Veenduge, et võtmepistikud ühilduvad adaptervahetükkide avadega, ning järgige paigaldamisel kohalikke elektri- ja kaabelduseeskirju.
