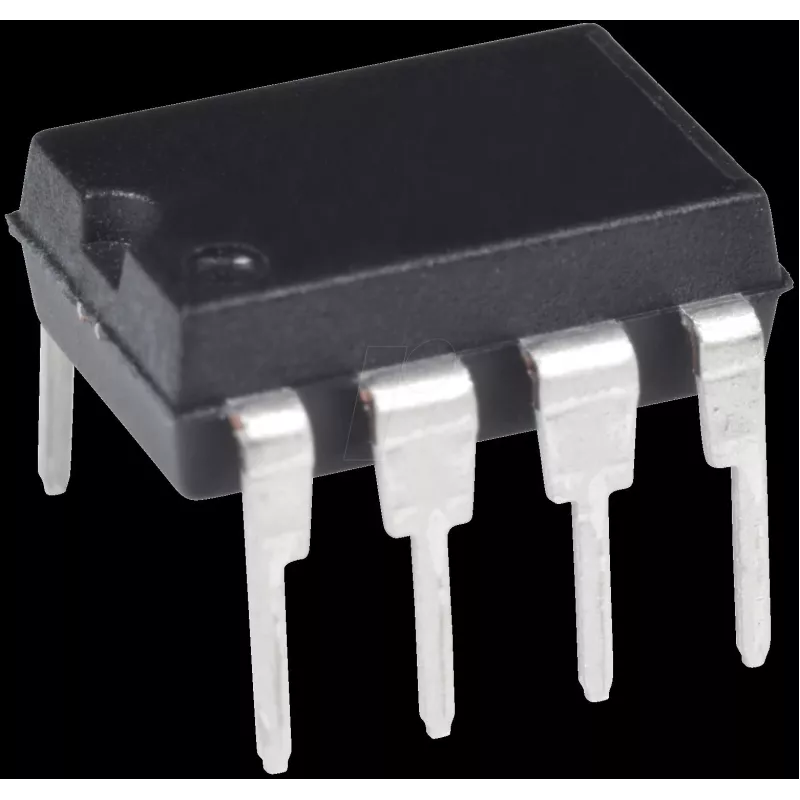

Operatsioonivõimendi Texas Instruments OPA227PA, ühe kanaliga, DIP-8 korpuses

Texas Instruments OPA227PA on ühe kanaliga täppis-operatsioonivõimendi DIP-8 korpuses. See on mõeldud täpseks analoogsignaali töötlemiseks ning pakub madalat nihkepinget ja madalat triivi, mis sobib nõudlikele mõõte- ja juhtimisahelatele. Läbiva auguga DIP-8 formaat lihtsustab prototüüpimist ja asendamist instrumendipaneelides ning harrastus- või hariduslike ehituste puhul, samal ajal kui seadme sisendi ja väljundi omadused toetavad täppisanduri liideseid ja aktiivfiltri astmeid.

Eelised

OPA227PA pakub madalat sisendnihkepinget ja madalaid sisendnihkevoolusid, võimaldades väikeste signaalide täpset võimendamist minimaalse veaga. Selle madal müratase ja stabiilne alalisvoolu jõudlus vähendavad mõõtemääramatust aja ja temperatuuri muutudes. DIP-8 korpus hõlbustab lihtsat käsitsemist, käsitsi monteerimist ja testimist makettplaadil või läbiva auguga trükkplaadil. Võimendi stabiilne töö erinevates ühe- ja kahetoitelistes konfiguratsioonides toetab paindlikku skeemi disaini.

Sobib

• Anduri signaali töötlemine (termopaarid, sillaandurid, pingetundlikud elemendid)
• Täppis-aktiivfiltrid ja integraatorid
• Madala müratasemega eelvõimendid mõõteriistadele
• Laboratoorsed prototüübid ja hariduslikud elektroonikaprojektid
• Audioahelad, mis nõuavad madalat moonutust ja madalat müra

Peamised spetsifikatsioonid

• Üks operatsioonivõimendi kanal läbiva auguga DIP-8 korpuses
• Täppis-madal sisendnihkepinge, mis sobib suure täpsusega mõõtmiseks
• Madal sisendnihkevool ja madal müra väikeste signaalide võimendamiseks
• Stabiilne alalisvoolu jõudlus madala triiviga temperatuuri suhtes
• Ühildub ühe- ja kahetoiteliste pingekonfiguratsioonidega

Kasutamine

Paigaldage OPA227PA DIP-8 pesasse või jootke see läbiva auguga trükkplaadile, järgides standardseid antistaatilisi ettevaatusabinõusid. Varustage sobivad toitepinged vastavalt teie skeemi disainile (ühe- või kahetoiteline) ja lisage lahutuskondensaatorid toiteviikude lähedusse stabiilsuse säilitamiseks. Seadistage võimendi soovitud topoloogias – näiteks mitteinverteeriv, inverteeriv, diferentsiaalne või aktiivfilter – järgides soovitatud tagasiside- ja sisendtakistuse väärtusi soovitud võimenduse ja ribalaiuse saavutamiseks. Kontrollige skeemi disaini ja testimise käigus sisend ühismoodi ja väljundi amplituudi piiranguid valitud toitepingete suhtes.

Soovitused

Parima jõudluse tagamiseks paigutage möödavoolukondensaatorid (näiteks 0,1 µF keraamiline) toiteviikude lähedusse ja minimeerige sisendite lähteimpedants. Täppismõõteastmete disainimisel kasutage madala triiviga takisteid ja stabiilset referentsi, et täielikult ära kasutada võimendi madalat nihkepinget ja madala triivi omadusi. Prototüüpimisel kasutage pesa, et võimaldada lihtsat vahetust ja mõõtmist; lõplike koostude puhul järgige korralikke jootmis- ja termohaldusvõtteid.
