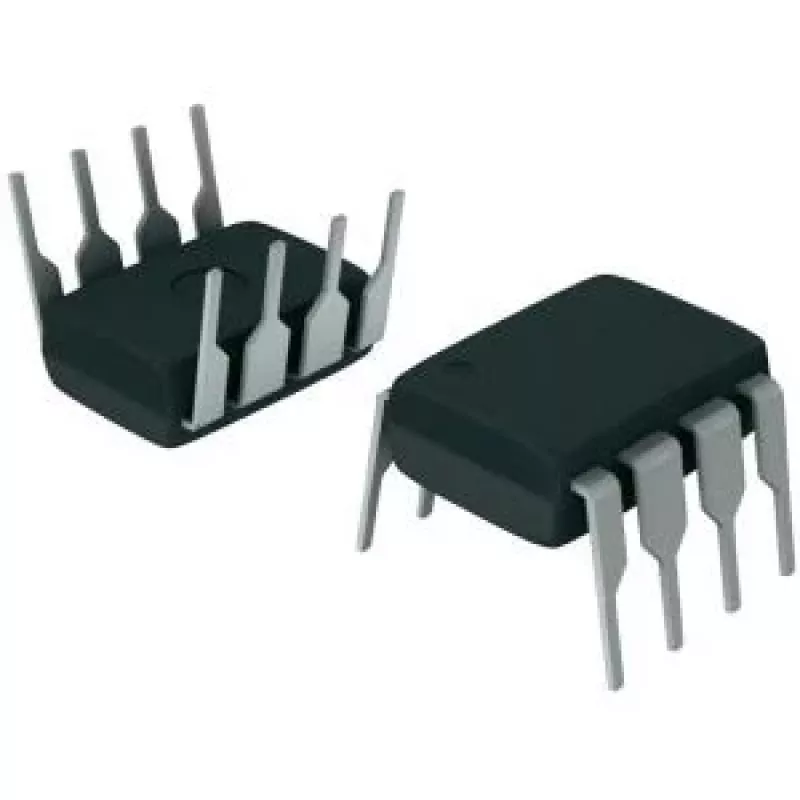

Operatsioonivõimendi Texas Instruments OPA177GP — üks kanal, DIP-korpus, 10,2×6,6×4,57 mm

Texas Instruments OPA177GP on ühe kanaliga operatsioonivõimendi, mis on saadaval läbiva paigaldusega DIP-tüüpi korpuses, mille füüsilised mõõtmed on ligikaudu 10,2 × 6,6 × 4,57 mm. Seade on mõeldud täppis-analoogsignaali töötlemiseks ja üldotstarbeliseks võimendamiseks elektroonikalülitustes. See tarnitakse mitme tüki kaupa pakendatuna ja seda kasutatakse tavaliselt instrumentaalklassi rakendustes, mis nõuavad madalat nihet ja stabiilset jõudlust temperatuuri muutudes.

Eelised

OPA177GP-l on väga madal sisendnihe ja madal triiv, mis saavutatakse laseriga trimmitud sisemiste reguleerimiste abil, mis vähendavad vajadust välise kalibreerimise järele. Madal puhkevool vähendab soojenemistriivi ja minimeerib termoelektriliste efektide põhjustatud vigu sisendühendustes. Võimendi madal müra ja stabiilne käitumine muudavad selle sobivaks täppismõõtmiste ja signaalitöötluse ülesannete jaoks, kus täpsus ja pikaajaline stabiilsus on olulised.

Sobib

• Täppisinstrumendid ja andmehõive esiosad
• Madala müratasemega signaalitöötlus ja filtreerimine
• Üldotstarbeline lineaarne võimendus analooglülitustes
• Rakendused, mis nõuavad madalat nihet ja madalat triivi temperatuuri muutudes

Peamised tehnilised andmed

• Kanalid: ühe kanaliga operatsioonivõimendi
• Korpuse tüüp: läbiva paigaldusega DIP-tüüpi korpus (8 kontaktiga vormitegur)
• Tüüpiline puhkevool: madal tühivool, mis minimeerib termilist triivi
• Madal sisendnihkepinge ja madal nihketriiv, sobiv täppiskasutuseks
• Madala müratasemega jõudlus täpseks analoogsignaali töötlemiseks
• Tüüpilised füüsilised mõõtmed: 10,2 mm × 6,6 mm × 4,57 mm

Kasutamine

Integreerige OPA177GP oma trükkplaadi disaini, kasutades standardset 8-kontaktilist DIP-jäljendit, ja järgige soovitatud analoogpaigutuse tavasid: tagage puhas toitelülitus seadme lähedal, hoidke signaalijäljed lühikesed, et vähendada müra vastuvõttu, ja vältige termilisi gradiente üle võimendi korpuse. Seadistage võimendi soovitud topoloogiasse (inverteeriv, mitteinverteeriv, filter, integraator jne) vastavalt lülituse nõuetele ja standardsetele projekteerimisvõrranditele võimenduse ja ribalaiuse jaoks.

Soovitused

Parimate tulemuste saavutamiseks kasutage madala müratasemega takisteid ja korralikke blokeerimiskondensaatoreid toiteviigudel. Laske seadmel pärast sisselülitamist stabiliseeruda, et minimeerida soojenemistriivi. Kui asendate vanemaid täppis-opvõimendeid olemasolevates konstruktsioonides, kontrollige stabiilsust oma valitud tagasisideahela ja koormustingimustega.
