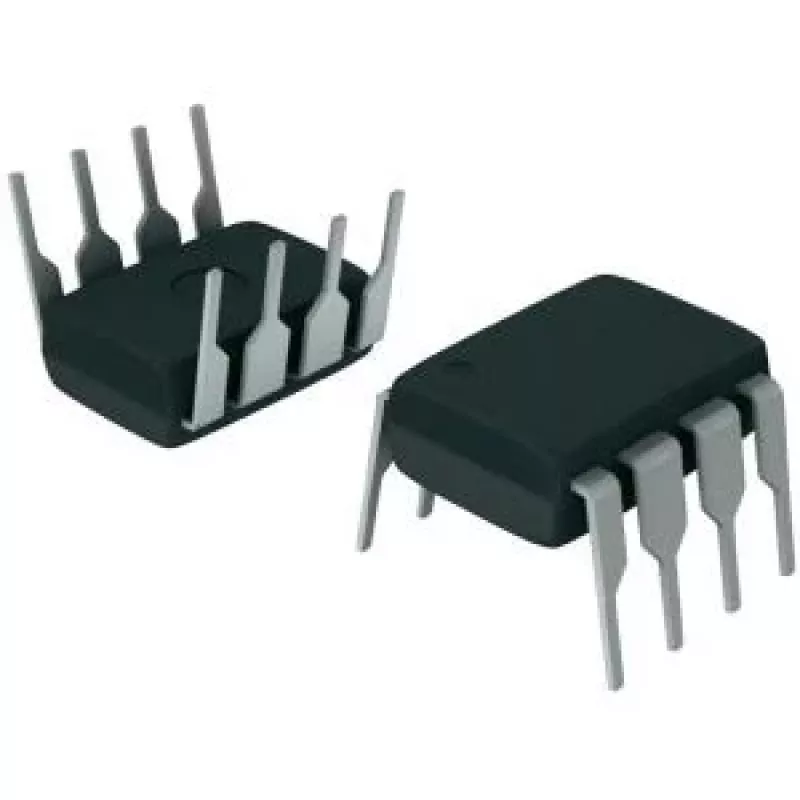

Operatsioonivõimendi IC Texas Instruments OPA2132PA Topeltne täppis, PDIP-8 korpus

OPA2132PA on kahekordne täppisoperatsioonivõimendi PDIP-8 korpuses, mis on mõeldud madala müra ja madala moonutusega signaalivõimenduseks. See JFET-sisendiga operatsioonivõimendi pakub kõrget sisendtakistust, madalat nihkepinget ja laia dünaamilist ulatust, muutes selle sobivaks kõrgtruudusega heliastmete ja täppissignaali töötlemise jaoks stereoeelvõimendites, aktiivfiltrites, DAC-puhvrites ja instrumentatsiooni sisendastmetes.

Eelised

Seade pakub madalat sisendmüra ja madalat summaarset harmoonilist moonutust helisignaalide täpseks taasesitamiseks. Selle JFET-sisendid tagavad kõrge sisendtakistuse ja madalad eelpingevoolud, samas kui kanalitevaheline sisemine sobitamine tagab järjepideva stereo jõudluse. PDIP-8 korpus lihtsustab prototüüpimist ja läbiva montaaži standardsetel PCB-del.

Sobib

• Stereoeelvõimendid ja toonireguleerimisahelad
• Aktiivsed analoogfiltrid ja ekvalaiserid
• DAC-väljundite puhverdus ja kõrvaklappide draiverid
• Instrumentatsiooni sisendastmed ja täppisvõimendi astmed

Peamised spetsifikatsioonid

• Kahekordne operatsioonivõimendi ühes korpuses
• JFET-sisendi arhitektuur kõrge sisendtakistuse jaoks
• Madal sisendmüra ja madal moonutus, sobib helirakendustele
• Madal sisendnihkepinge ja hea alalisvoolu jõudlus
• Lai toitepingevahemik, ühildub tavaliste analoogsüsteemidega
• Läbiva montaaži PDIP-8 korpus lihtsaks prototüüpimiseks ja jootmiseks

Kasutamine

Paigaldage PDIP-8 seade ühilduvasse pessa või jootke see PCB-le, järgides õiget kontaktide paigutust. Kasutage sobivaid lahtisidestuskondensaatoreid toiteviikude lähedal, et säilitada stabiilsus ja minimeerida toitemüra. Seadistage võimendi soovitud topoloogiasse (inverteeriv, mitteinverteeriv või diferentsiaalne) ning määrake võimendus ja sageduskarakteristik väliste takistite ja kondensaatoritega vastavalt skeemi nõuetele. Jälgige soovitatud toitepinge piirväärtusi ja termilisi tingimusi, et tagada usaldusväärne töö.

Soovitused

Parima helikvaliteedi saavutamiseks kasutage madala müraga takisteid ja korralikke paigutuse võtteid: hoidke sisendrajad lühikesed, eraldage analoog- ja digitaalne maandustasand võimaluse korral ning paigutage lahtisidestuskondensaatorid toiteviikude lähedale. Täppismõõtmisel võimaldage vajadusel sisendnihke trimmimist ja tagage stabiilne keskkonnatemperatuur, et hoida madalat triivi.
