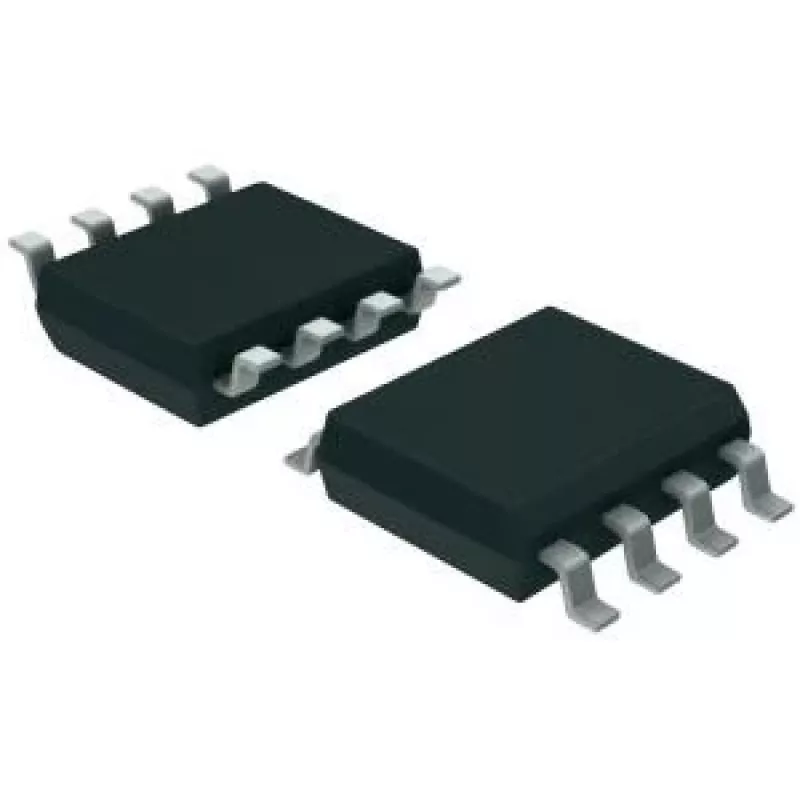

Operatsioonivõimendi/diferentsiaalvõimendi Texas Instruments INA145UA SOIC-8 korpuses

Texas Instruments INA145UA on lineaarne integraallülitus, mis toimib operatsiooni- ja diferentsiaalvõimendina SOIC-8 korpuses. See on mõeldud täpseks diferentsiaalsignaali võimendamiseks ja analoogsignaali töötlemiseks rakendustes, kus on vajalik stabiilne võimendus ja täpne sisendi käsitlemine. Seade integreerib diferentsiaalvõimendi topoloogia, mis sobib anduriliidestele, mõõteriistadele ja andmehõive eelastmetele, kus on oluline väikeste diferentsiaalsignaalide muundamine ja ühismuutepingete summutamine.

Eelised

INA145UA pakub täpset diferentsiaalvõimendust prognoositava käitumisega tüüpilistes töötingimustes. Selle SOIC-8 pindmontaažikorpus tagab kompaktse jalajälje PCB-disainide jaoks, säilitades samas soojusliku jõudluse, mis sobib standardsetele tööstuslikele ja kaubanduslikele rakendustele. Võimendi arhitektuur toetab diferentsiaalsisendite täpset käsitlemist ja aitab vähendada ühismuutsignaalide mõju, lihtsustades andurite ja mõõteahelate eelastme disaini.

Sobib

• Andurisignaali töötlemine (pingeandurid, sildandurid, termopaarid diferentsiaalastmetega)
• Mõõtevõimendid ning meditsiini- või laborimõõtmiste eelastmed
• Andmehõive ja ADC sisendpuhverdus diferentsiaalallikatega
• Täppiserinevuse mõõtmine ja madalatasemelise signaali võimendamine

Peamised spetsifikatsioonid

• Funktsioon: Operatsiooni- ja diferentsiaalvõimendi täpseks analoogsignaali töötlemiseks
• Korpuse tüüp: SOIC-8 pindmontaažikorpus, sobib PCB koostamiseks
• Topoloogia: Diferentsiaalsisendi arhitektuur ühismuutepingete summutamiseks
• Kasutusvaldkond: Anduriliidesed, mõõteriistad, andmehõive eelastmed
• Tüüpiline kasutus: Diferentsiaalvõimendusastmed ja sisendi töötlemine ADC-de ning mõõtesüsteemide jaoks

Kuidas kasutada

Integreerige INA145UA analoog-eelastmesse PCB-l, järgides soovitatud paigutustavasid diferentsiaalvõimenditele: paigutage möödaviigukondensaatorid toitepistikute lähedale, juhtige diferentsiaalsisendi jäljed sobitatud paaridena ja hoidke müra tekitavad digitaalsed jäljed võimendist ja sisenditest eemal. Konfigureerige välised takistid ja mis tahes nõutav nihe või võimendusvõrk vastavalt vooluahela disainile, et saavutada soovitud võimendus ja ühismuuti summutus. Kontrollige toitepinget ja sisendi ühismuuti vahemikku süsteemis, et tagada õige lineaarne töö.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage võimenduse seadistamisel madala müratasemega täppistakisteid, tagage piisav lahutus toitesiinidel ja veenduge diferentsiaalsisendite sümmeetrilises marsruutimises. Mõõtesüsteemides paigutage INA145UA anduri või allika lähedale, et minimeerida häireid ja säilitada signaali terviklikkus.
