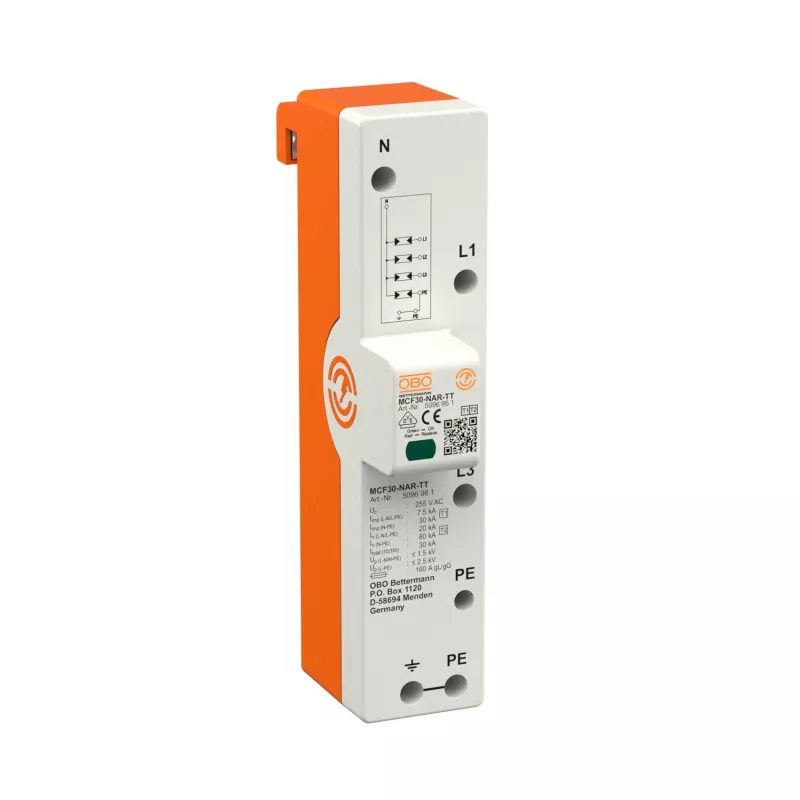

OBO BETTERMANN OBO MCF30-NAR-TT LightningControllerRail 3-poolne kombineeritud pikse- ja liigpingepiirik NPE-ga 255V

OBO MCF30-NAR-TT on kombineeritud piksevoolu- ja liigpingepiirik (tüüp 1+2 SPD), mis on loodud kolmefaasiliste TN-S ja TT toitesüsteemide jaoks. Selle silmapaistev omadus on väga madal kaitsepinge tase, alla 1,5 kV, tagades tundlike järgnevate seadmete ohutuse isegi tugevate liigpingete tingimustes. Seade integreerib 3-poolse piiriku NPE (neutraal-kaitse maandus) mooduliga, pakkudes täielikku kaitset kõikidele faasijuhtmetele ja neutraali-maanduse teele.

Eelised

See piirik ühendab endas tüübi 1 piksevoolupiiriku suure tühjendusvõime ja tüübi 2 liigpingepiiriku madala kaitsepinge taseme ühes kompaktses seadmes. Sädemepilu-põhine NPE-moodul talub ohutult suuri impulssvoolusid, samas kui varistoripõhised faasimoodulid pakuvad kiiret reageerimist ja suurepärast pinge piiramist. Integreeritud potentsiaalivaba vahetuskontakt võimaldab piiriku oleku kaugseiret, võimaldades kiiresti tuvastada rikkis mooduli ilma toiteallikat katkestamata. DIN-liistule kinnitatav korpus on valmistatud halogeenivabast, leegiaeglustavast termoplastist (UL 94 V-0) ja pakub IP20 kaitset, muutes selle sobivaks jaotuskilpidesse ja tööstuslike juhtpaneelide paigaldamiseks. Seade on hooldusvaba ja loodud pika kasutuseaga, kõrge järgvoolu kustutusvõimega 50 kA, tagades usaldusväärse töö ka suure lühisvooluga võrkudes.

Sobib

• Kolmefaasilised toitesüsteemid (TN-S, TT) nimipingega 230/400 V
• Peajaotuskilpide ja alajaotuskilpide kaitse tööstus-, äri- ja eluhoonetes
• Paigaldised, mis nõuavad kombineeritud pikse- ja liigpingekaitset vastavalt IEC 61643-11 ja EN 61643-11
• Rakendused, kus on vaja piiriku oleku kaugsignalisatsiooni hoolduse eesmärgil
• Keskkonnad, kus töötemperatuur on -40 °C kuni +80 °C

Peamised tehnilised andmed

• SPD tüüp: Tüüp 1 + Tüüp 2 (Class I + II)
• Pooluste arv: 3P+NPE
• Maksimaalne pidev tööpinge (Uc): 255 V AC
• Nimilahendusvool (In, 8/20 µs) pooli kohta: 30 kA; kokku: 90 kA
• Impulssvool (Iimp, 10/350 µs) pooli kohta: 7,5 kA; kokku: 30 kA
• Kaitsepinge tase (Up): < 1,5 kV
• Järgvoolu kustutusvõime (Ifi): 50 kA
• Reageerimisaeg: < 100 ns
• Paigaldus: 35 mm DIN-liist
• Ühendusristlõige: täisjuhe 1,5–35 mm², keerdjuhe 1,5–25 mm²
• Maksimaalne kaitsekork: 315 A gL/gG
• Kaugsignalisatsioon: potentsiaalivaba vahetuskontakt
• Kaitsetase: IP20
• Korpuse materjal: termoplast, UL 94 V-0
• Töötemperatuur: -40 °C kuni +80 °C
• Standardid: IEC 61643-11, EN 61643-11

Soovitused

Optimaalse kaitse tagamiseks paigaldage MCF30-NAR-TT võimalikult hoone toitepunkti lähedale, kasutades lühikesi ja sirgeid ühendusjuhtmeid. Kasutage sobivaid kaitsekorke (max 315 A gL/gG) ja veenduge, et maandussüsteem vastab nõuetele. Kaugsignalisatsiooni kontakt tuleks ühendada seiresüsteemiga, et tuvastada koheselt piiriku rike. Soovitatav on regulaarne visuaalne kontroll olekuindikaatoritele, eriti pärast teadaolevaid pikselööke.
