Nutsert / pime needimutter GESIPA M6 9×17 mm materjali paksusele 1,5–4,5 mm

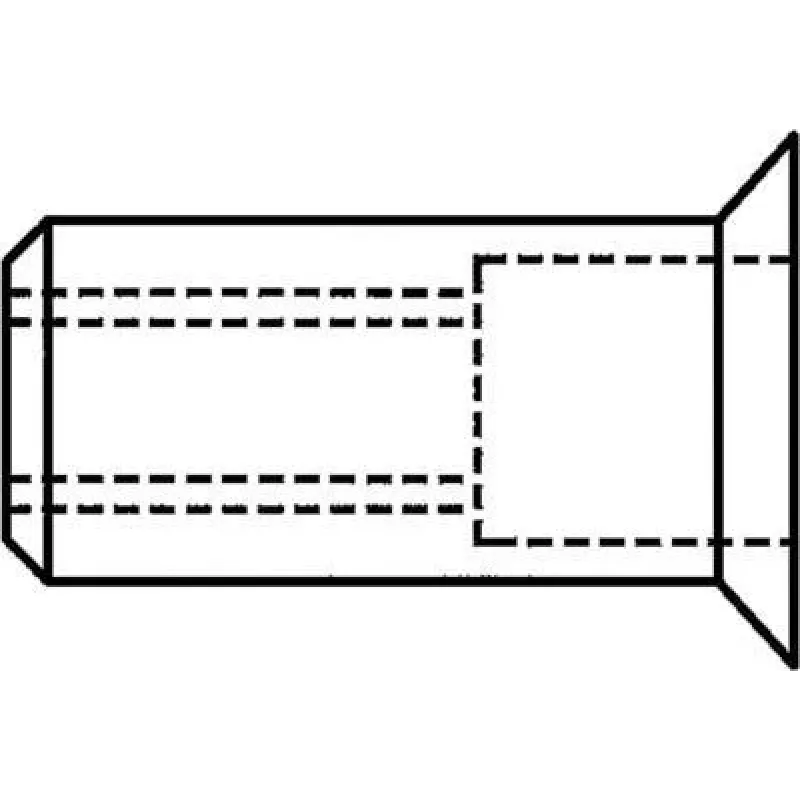

Pime needimutter GESIPA M6 9×17 mm on ühepoolseks paigalduseks mõeldud kinnitusvahend, mis loob õhukestesse materjalidesse kandevõimelise M6 sisekeerme. Needimutri korpus on mõõtmetega 9×17 mm ja sobib plekile, paneelidele ja koostudele materjali paksusega 1,5 kuni 4,5 mm. See võimaldab püsivaid keermesühendusi kohtades, kuhu pääseb ligi ainult ühest küljest, lihtsustades remondi-, valmistamis- ja tööstusliku koostamise töid.

Eelised

Pime needimutter tagab tugeva, korduvkasutatava M6 keerme, ilma et oleks vaja ligipääsu tooriku vastasküljele. Selle 9×17 mm korpus jaotab koormuse kontaktpinna ulatuses, suurendades väljatõmbekindlust õhukestes materjalides. Konstruktsioon tagab kiire paigalduse tavaliste pimeneetmutri tööriistadega ja annab ühtlase keermekvaliteedi, mis sobib poltühendusteks, sisesteks ja komponentide kinnitamiseks.

Sobib

Peamised tehnilised andmed

Kasutusjuhend

Puurige toorikusse 9×17 mm needimutri korpuse jaoks õige läbimõõduga ava, tagades puhtad servad ja õige asukoha. Sisestage needimutter avasse ligipääsetavalt küljelt, kinnitage sobiv pimeneetmutri tööriist M6-le vastava torniga ja suruge mutter kokku, kuni krae deformeerub ja kinnitub materjali tagaküljele. Pärast kinnitamist vabastage tööriist ja kontrollige sisekeeret, keerates sisse M6 poldi või kruvi, et veenduda korrektses haardumises ja asetuses.

Soovitused

Usaldusväärse jõudluse tagamiseks valige puuri- ja tööriistasuurused, mis on soovitatud 9×17 mm korpusele ja antud materjali paksusvahemikule. Kasutage pimeneetmutri paigaldustööriista, mis ühildub M6 torudega, ja rakendage kinnitamisel ühtlast, risti olevat jõudu. Kontrollige paigaldatud needimutreid õige deformatsiooni ja haardumise osas; vältige vastaskinnitite ülepingutamist, et keermet mitte kahjustada.
