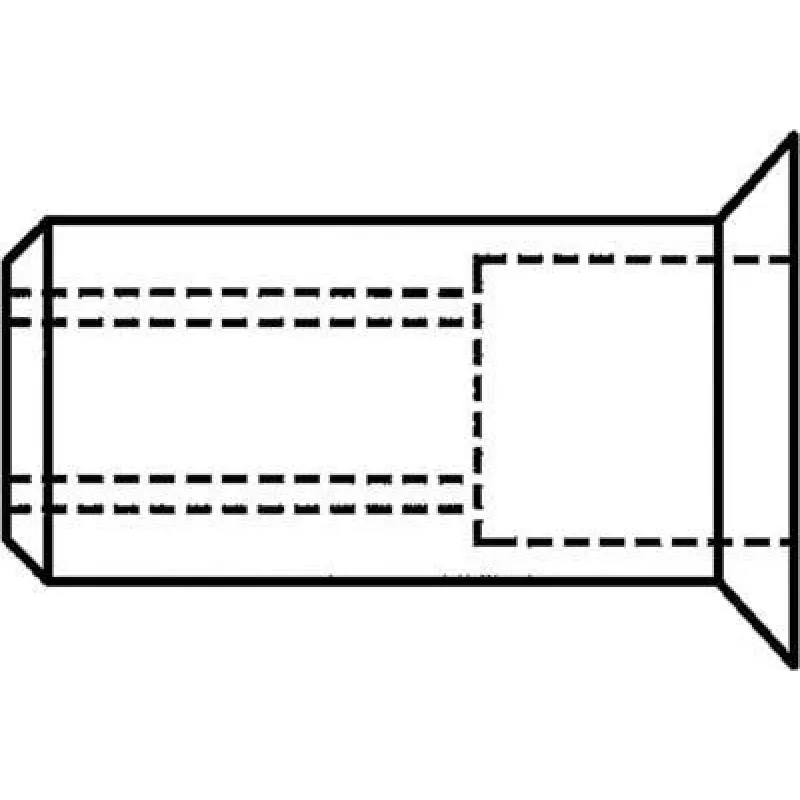

Pimerivetmutter GESIPA M8, 11 × 18,5 mm, 1,5–4,5 mm paneelidele, 90° süvistatud pea

GESIPA pimerivetmutter M8 90° süvistatud peaga, üldmõõtmed 11 × 18,5 mm, on loodud püsiva sisemise M8 keerme loomiseks õhukestes või raskesti ligipääsetavates materjalides. Mõeldud lehe paksustele 1,5 kuni 4,5 mm, võimaldab see pimerivetmutter kinnitamist seal, kus keevitamine või keermestamine on ebapraktiline, ning selle süvistatud pea tagab tasapinnalise viimistluse ja ühtlase koormuse jaotuse paneeli pinnal.

Eelised

90° süvistatud pea tagab tasapinnalise asetuse, mis vähendab eendit ja hoiab ära häireid külgnevate komponentidega. Ühilduvus 1,5–4,5 mm paneelidega pakub paindlikkust mitmesuguste lehtmetalli- ja korpuserakenduste puhul. Pimepaigaldusmeetod võimaldab kinnitamist töödeldava detaili ühelt küljelt, muutes selle sobivaks piiratud juurdepääsuga aladele. Konstruktsioon loob tugeva, vibratsioonikindla M8 keerme, mis toetab konstruktsioonilisi kinnitus- ja parandustöid.

Sobib

Peamised spetsifikatsioonid

Kasutusjuhend

Puurige või valmistage paneeli ette õige suurusega süvistatud ava vastavalt määratud üldmõõtmetele. Sisestage pimerivetmutter ligipääsetavalt küljelt ja kasutage sobivat pimerivetmutri tööriista, et seadistada rivetmutter, kuni vars deformeerub ja surub vastu materjali tagumist külge, moodustades püsiva sisemise M8 keerme. Pärast paigaldamist kinnitage paarituv M8 polt või kruvi, et komponendid kokku panna. Kontrollige, et pea asetseks süvistatud pinnaga tasa ja et paigaldatud mutter tagaks kindla haarde.

Soovitused

Veenduge, et ava läbimõõt ja süvistuse geomeetria vastaksid rivetmutri mõõtmetele, et saavutada tasapinnaline asetus. Kasutage M8 rivetmutritega ühilduvat rivetmutri tööriista ja valige paarituva kinnitusvahendi jaoks sobivad pöördemomendi väärtused, et vältida õhukeste paneelide ülekoormamist. Kriitiliste konstruktsioonirakenduste puhul kontrollige materjali ühilduvust ja tehke proovipaigaldus, et kinnitada koormuse jaotumist ja keerme haardumist.
