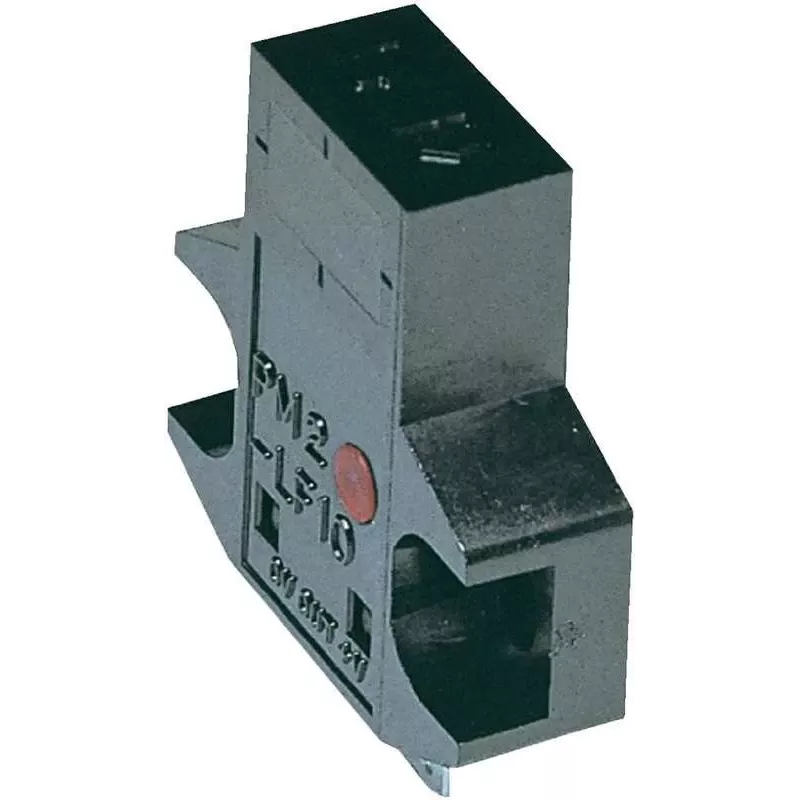

Miniatuurne fotoelektriline valgusandur Panasonic PM2LF10, hajus sisselülitus, tuvastus 2,5–8 mm

Panasonic PM2LF10 on miniatuurne fotoelektriline valgusandur hajus sisselülitusega ja lühikese 2,5–8 mm tuvastuskaugusega. Kompaktne optiline element ja korpus on ette nähtud väikeste objektide tuvastamiseks ja olemasolu kontrollimiseks kitsastes ruumides, kus on vaja mittekontaktset lähitooni tuvastust. See andur pakub lihtsat hajuspeegeldusel põhinevat tuvastust, mis sobib integreerimiseks automaatikaseadmetesse, robootika töödetailidesse ja kompaktsetesse koostepunktidesse.

Eelised

Anduri väga väikesed mõõtmed võimaldavad paigaldamist kitsastesse mehaanilistesse koostudesse ja kitsastesse kinnituskohtadesse. Hajus sisselülitus lihtsustab juhtmestiku ja loogika integreerimist, pakkudes selget valguse sissesignaali, kui helkurpind on kindlaksmääratud kaugusel. Lühike tuvastuskaugus parandab lähedustuvastuse stabiilsust, vähendades tundlikkust taustaobjektide suhtes väljaspool ettenähtud tuvastustsooni.

Sobib

• Lühikese maa objekti olemasolu tuvastamine koosteliinidel
• Robotite tööriistakinnitused ja väikesed robotihaaratsid
• Positsiooni kontroll kompaktsetes automaatikamoodulites
• Peegeldava või mati pinnaga osade tuvastamine mõne millimeetri kaugusel

Peamised spetsifikatsioonid

• Tööpõhimõte: hajuspeegeldusega fotoelektriline sensor
• Lülitusrežiim: valguse sisselülitus (hajus ON)
• Tuvastuskaugus: 2,5–8 mm
• Vormitegur: pisike optiline andur kitsastele kohtadele
• Sihi tüüp: peegeldavad pinnad ja läheduses olevad objektid

Kuidas kasutada

Paigaldage andur nii, et kiirgus- ja vastuvõtuoptika suunas oleks selge vaade tuvastustsooni kindlaksmääratud kaugusel. Reguleerige asend nii, et 2,5–8 mm aknast läbivad objektid katkestavad või peegeldavad valgust usaldusväärselt, tekitades stabiilse sissesignaali. Tagage, et juhtmestik vastab seadme elektrilistele spetsifikatsioonidele, ja kinnitage andur, et vältida tuvastuskaugust muutvat liikumist või vibratsiooni. Enne lõplikku kasutuselevõttu testige tuvastust esindusdetailidega, veendumaks töökindlas lülituses.

Soovitused

Stabiilse töö tagamiseks hoidke optika tolmust ja prahist puhas ning vältige tugeva ümbritseva valguse otsest paistmist andurisse. Võimalusel kasutage tuvastuse usaldusväärsuse parandamiseks 2,5–8 mm kaugusel peegeldavaid sihtmärke või ühtlast pinnatekstuuri.
