Fotoelektriline andur Datalogic 950811050 — tööstuslik optiline lähedusandur

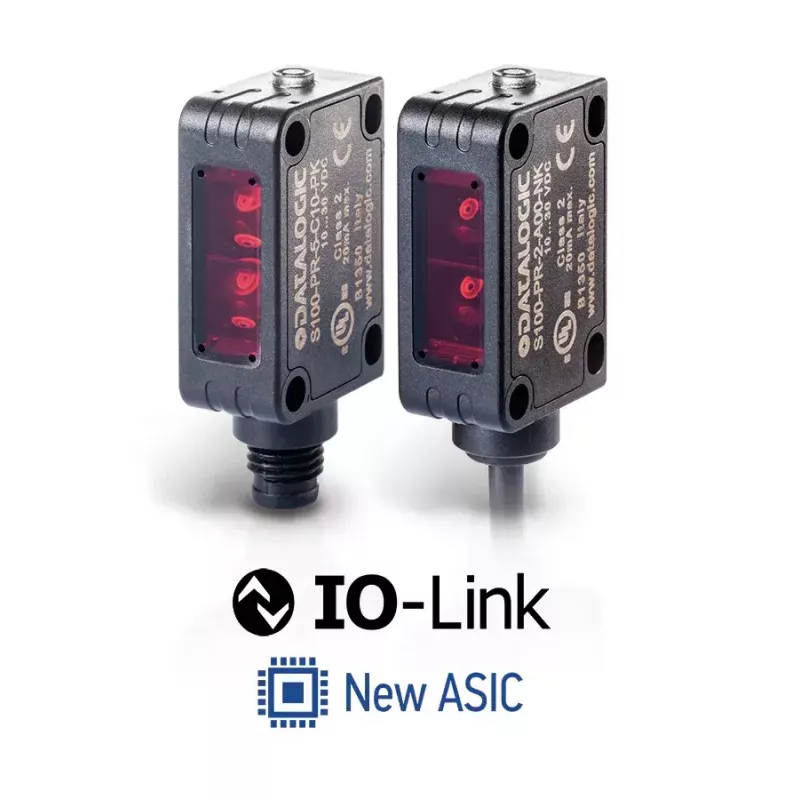

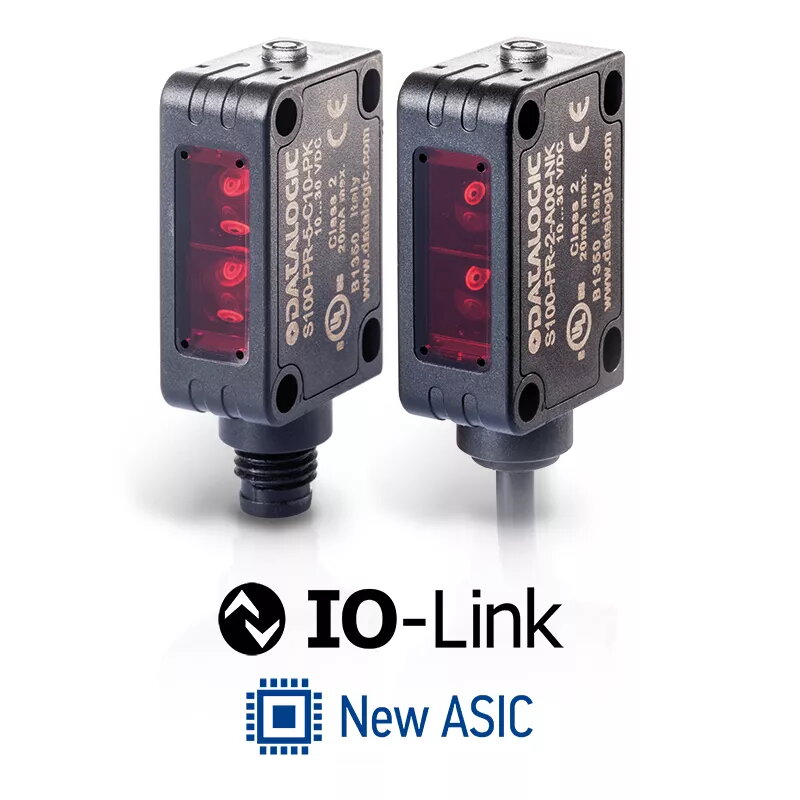

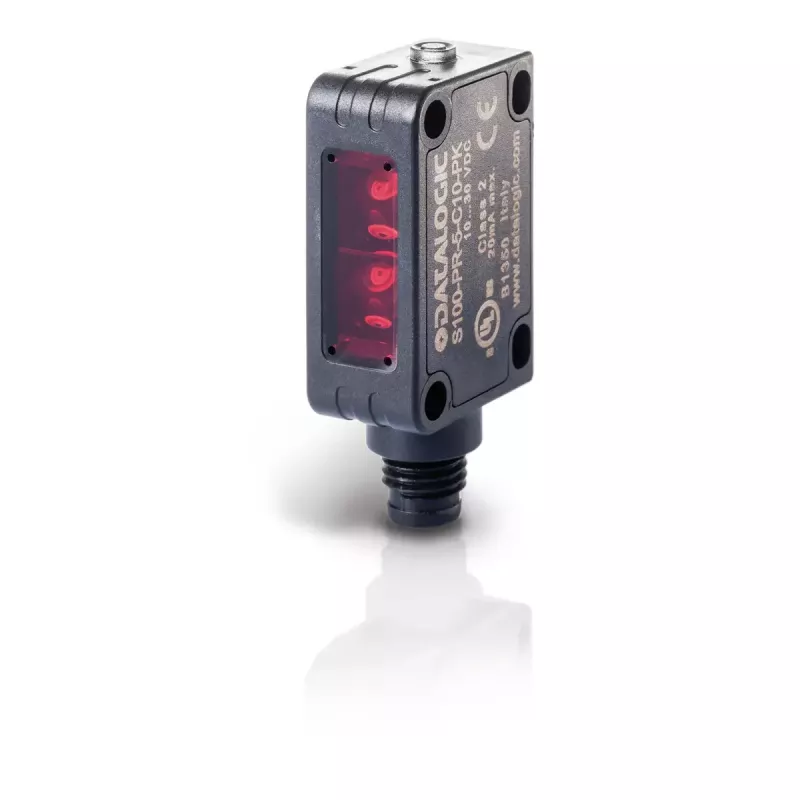

Datalogic 950811050 on S100 seeria fotoelektriline andur, mis on mõeldud kompaktsete tööstuslike tuvastusülesannete jaoks. See miniatuurne optiline lähedusandur tuvastab objektide olemasolu, puudumise või katkestuse valguskiire abil ning sobib automatiseerimisliinidele, konveierite jälgimiseks, objektide loendamiseks ja põhiliseks asendi tuvastamiseks tootmis- ja logistikakeskkondades. S100 perekonnal on kompaktsed mõõtmed ja mitu kinnituspunkti paindlikuks paigaldamiseks ning andur on IO-Link programmeeritav Datalogici ASIC-i kaudu kaugkonfigureerimiseks ja kahe väljundiga tööks ilma digitaalväljundi värinata.

Eelised

Andur ühendab väga väikese vormiteguri mitme mehaanilise kinnitusvõimalusega, võimaldades paigaldamist kitsastesse kohtadesse ja mitmesugustele seadmetele. Käsitsi reguleerimise puudumine lihtsustab kasutuselevõttu ja välistab juhusliku rikkumise ohu. IO-Link programmeeritavus võimaldab parameetrite kaugseadistamist, diagnostikat ja konfigureerimist, samas kui kaks väljundit pakuvad paindlikku signaaliedastust tüüpiliste tööstuslike juhtimissüsteemide jaoks. Seeria hõlmab ka kontrastsuse mudeleid, mis pakuvad kiiret ja täpset tuvastust seal, kus on vaja mõõta peegelduserinevusi.

Sobib

• Konveierilindi jälgimine ja objektide tuvastamine
• Osade loendamine ja läbilaske mõõtmine
• Olemasolu/puudumise ja põhilise asendi tuvastamine koosteliinidel
• Integreerimine automatiseeritud materjalikäitlus- ja logistikasüsteemidesse

Peamised tehnilised andmed

• Anduri tüüp: fotoelektriline (optiline lähedus)
• Seeria vormitegur: miniatuurne S100 perekond
• Tüüpilised mõõtmed: ligikaudu 20 x 32 x 12 mm
• Kinnitus: neli kinnitusauku (kaks eesmist keermestatud, kaks tagumist piluga) paindlikuks paigaldamiseks
• Väljundid: kaks väljundkanalit signaali edastamiseks juhtimissüsteemidele
• Side/konfigureerimine: IO-Link programmeeritav integreeritud ASIC-i kaudu
• Reguleerimine: fikseeritud optika kaugprogrammeeritavusega (pole käsitsi potentsiomeetrit)
• Tuvastusrežiimid: standardsed objektituvastus- ja kontrastsuse tuvastamise variandid saadaval

Kasutamine

Kinnitage andur kaasasolevate kinnitusaukude abil asendisse, kus optiline kiir on suunatud takistuseta sihtobjekti poole. Ühendage toite- ja signaalijuhtmed juhtimissüsteemiga vastavalt valitud mudeli paigaldusjuhtmestikule ning kontrollige IO-Link ühendust, kui kaugkonfigureerimine on vajalik. Võtke andur kasutusele, seadistades tuvastusläved, ajastuse ja väljundloogika IO-Link või süsteemikontrolleri kaudu. Kontrollige tuvastustööd, lastes sihtosad kiirt läbida või esitades kontrastsuse mudelitele võrdluspindu.

Soovitused

Paigutage andur kohta, kus mehaanilised vibratsioonid ja saastumine on minimeeritud, ning tagage põhiline kaitse tolmu ja niiskuse eest vastavalt seadmekeskkonnale. Kasutage IO-Link parameetrite tsentraliseeritud haldamiseks, diagnostikaks ja vajaduse vähendamiseks füüsiliseks juurdepääsuks andurile pärast paigaldamist. Peegeldus- või kontrastsuse tuvastamise ülesannete jaoks valige spetsiaalne kontrastsuse mudel ning kinnitage tuvastuskaugus ja -nurk seadistamise ajal.
