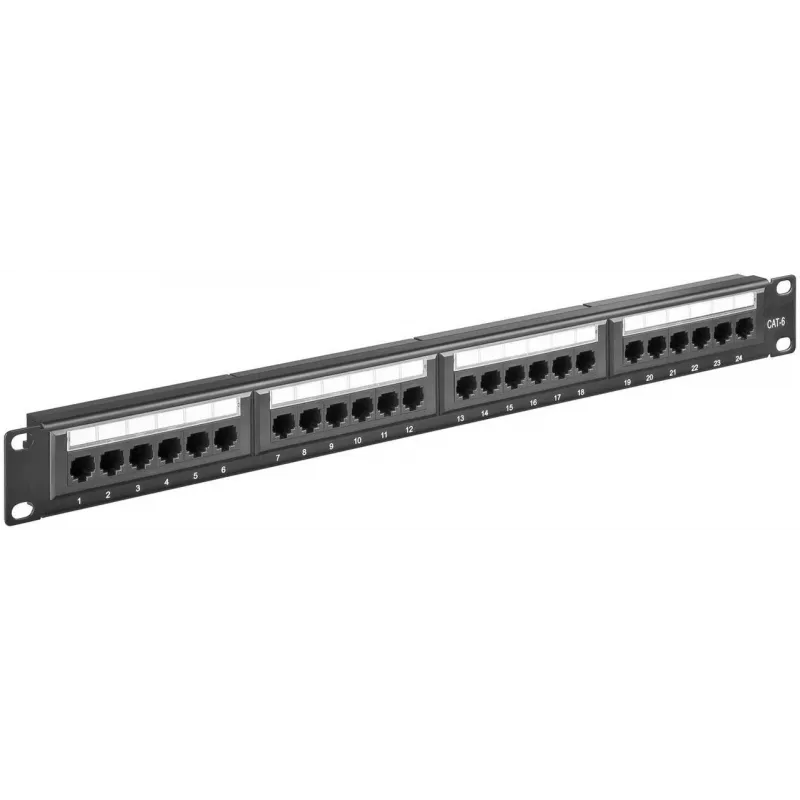

Microconnect PP-013 patch panel 1U

Microconnect PP-013 on 1U raamile paigaldatav harupaneel musta värvi, mõeldud 19-tolliseks paigalduseks ja varustatud 24 RJ-45 pordiga, mis toetavad Cat6 kaabeldust. Sellel on varjestamata LSA-klemmid ning see pakub kompaktseid mõõtmeid ja väikest kaalu, et lihtsalt integreeruda standardsetesse võrgukappidesse.

Eelised

Paneel pakub 24 kergesti ligipääsetavat RJ-45 porti ühes 1U moodulis, võimaldades korralikku kaablite lõpetamist ja haldamist. Selle varjestamata LSA-klemmid lihtsustavad Cat6 kaablite ühendamist ilma täiendavate varjestusnõueteta. Must viimistlus ja standardne 19-tolline vormitegur tagavad ühilduvuse tavaliste rack-lahendustega, hoides samas väikest füüsilist jalajälge ja kaalu.

Sobib

• Väikese ja keskmise suurusega ettevõtete võrgukappidesse
• Serveriruumidesse ja telekommunikatsioonikappidesse
• Struktureeritud kaabelduse paigaldistele, kasutades Cat6 UTP-kaablit
• Kodulaboritesse või professionaalsete võrguseadmete haruväljadesse

Peamised tehnilised andmed

• Bränd: MicroConnect
• Mudel: PP-013
• Portide arv: 24 RJ-45
• Kaablistandard: Cat6 (varjestamata)
• Klemmi tüüp: LSA (varjestamata)
• Rack-ühik: 1U, 19-tollisega ühilduv
• Värvus: Must
• Kaal: 0,5 kg
• Pakendi mõõtmed (L×S×K): 100 × 520 × 70 mm
• MPN: PP-013
• EAN: 5711045540370

Kasutamine

Paigaldage Microconnect PP-013 standardsesse 19-tollisesse rack’i, hõivates ühe rack-ühiku. Juhtige Cat6 UTP-kaablid iga RJ-45 väljundini ja lõpetage need varjestamata LSA-klemmidel, järgides vastavalt vajadusele T568A või T568B ühendusskeemi. Kinnitage kaablid sidemete või halduspaneelidega, et säilitada korda ja vähendada pinget ühendustel. Pärast lõpetamist kontrollige ühenduvust kaablitesteriga enne paneeli tavakasutusse andmist.

Soovitused

Kasutage selle paneeliga optimaalse jõudluse tagamiseks Cat6 varjestamata keerdpaarkaableid (UTP) ja vältige segatud varjestustüüpide kasutuselevõttu. Hoidke kaablite pikkused ja painderaadiused standardsete piiride sees ning tehke pärast paigaldamist järjepidevuse ja paaride kaardistamise testid, et tagada usaldusväärne võrgutöö.
