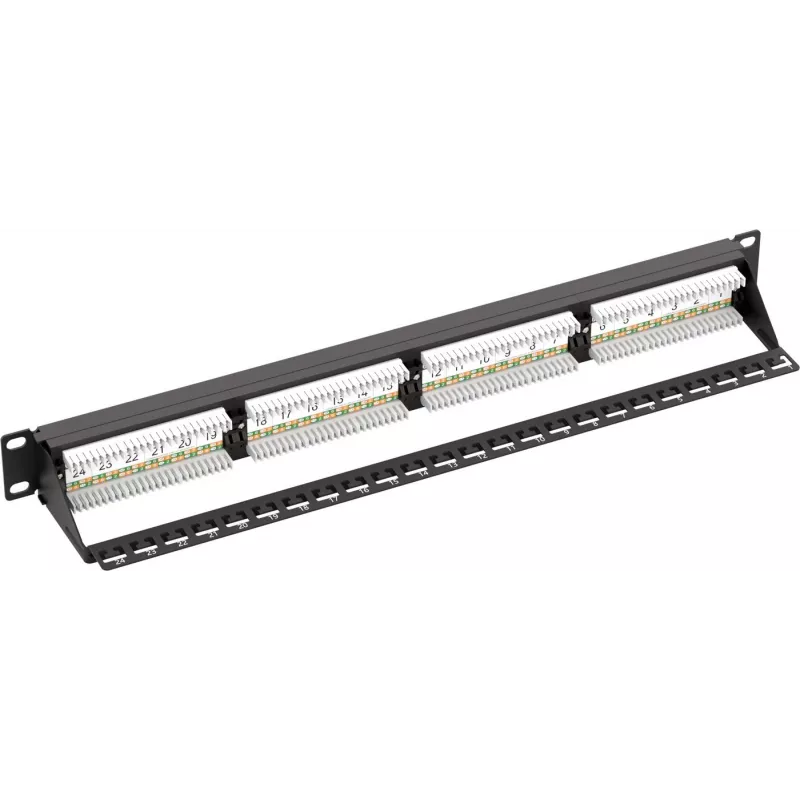

Microconnect PP-004 patch paneel 1U

Microconnect PP-004 on 24 RJ-45 pordi ja Cat6 kaabelduse jaoks mõeldud 1U rack-paigaldusega patch paneel. Selle kompaktne 1U vormitegur ja must viimistlus sobivad standardsete võrguraamidega, võimaldades korralikku eest juurdepääsuga termineerimist ja organiseeritud kaabli marsruutimist. Paneeli metallkonstruktsioon tasakaalustab vastupidavuse madala kaaluga 0,55 kg, hõlbustades käsitsemist ja paigaldamist seadmekappidesse.

Eelised

Patch paneel pakub tsentraliseeritud kaablihaldust Cat6 võrkudele, vähendades segadust ning lihtsustades ümberpaigutamisi, lisamisi ja muudatusi. Selle 24-pordiline paigutus toetab suure tihedusega paigaldusi, säilitades samal ajal selge pordi märgistuse ja lihtsa ligipääsu. Õhuke 1U profiil säästab rack’i ruumi ning must viimistlus sulandub levinud rack’i esteetikaga. Kerge disain muudab monteerimise ja ümberpaigutamise paigaldajatele lihtsamaks, ilma et see kahjustaks konstruktsioonilist stabiilsust.

Sobib

• Väikeste ja keskmiste kontorite võrguraamidele
• Serveriruumidesse ja telekommunikatsioonikappidesse
• Struktureeritud kaabelduse projektidesse, mis kasutavad Cat6 kaabeldust
• Patch- ja ristühenduspaneelidele lülititele ja ruuteritele

Peamised spetsifikatsioonid

• Vormitegur: 1U rack-paigaldus
• Pordid: 24 RJ-45 porti (Cat6 jaoks)
• Toetatud kaablistandard: Cat6
• Värv: Must
• Kaal: 0,55 kg
• Pakendi mõõtmed (umbes): 110 mm × 520 mm × 80 mm

Kuidas kasutada

Paigaldage patch paneel standardsesse 19-tollisesse rack’i, joondades paneeli kinnitusavad rack’i siinidega ja kinnitades sobivate rack-kruvidega. Termineerige Cat6 kaablid tagumistesse IDC või pressimiskohtadesse, järgides T568A või T568B ühendusskeemi vastavalt paigaldusstandarditele. Ühendage patch-kaablid esimeste RJ-45 portidega võrguseadmetesse, nagu lülitid või ruuterid, ja kasutage selget pordi märgistust organiseeritud kaablsüsteemi säilitamiseks. Pärast paigaldamist kontrollige järjepidevust ja jõudlust kaablitesteriga, et tagada iga pordi Cat6 nõuetele vastavus.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage sertifitseeritud Cat6 patch-kaableid ja säilitage kaablite marsruutimisel paneelile korralik painutusraadius. Märgistage iga port ja dokumenteerige ühendused oma võrguhalduse kirjetes. Vältige rack-kruvide ülepingutamist ja tagage rack’is piisav õhuvool, et vältida külgnevate aktiivsete seadmete ülekuumenemist.
