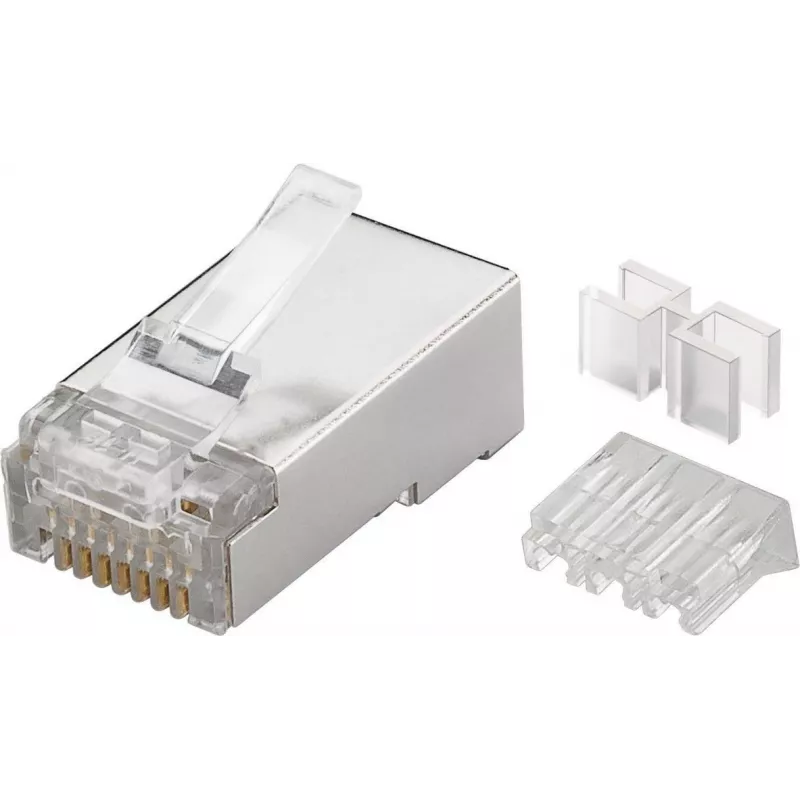

Microconnect KON506-10 juhtmepistik RJ45 läbipaistev

Microconnect KON506-10 on läbipaistev RJ45 juhtmepistik, mis on loodud spetsiaalselt Cat6 kaablite jaoks. Tarnitakse kümne kaupa pakendis, iga pistik on kerge ja kompaktne, tagades ühtlase elektrilise kontakti ja mehaanilise stabiilsuse struktureeritud võrgu paigaldustes. Läbipaistev korpus võimaldab juhtmete sisestamise ja joondamise visuaalset kontrolli, toetades täpseid ühendusi ja usaldusväärset signaaliedastust Etherneti rakendustes.

Eelised

Need RJ45 pistikud ühendavad kompaktse disaini läbipaistva korpusega, mis hõlbustab juhtmete järjekorra ja istuvuse kiiret visuaalset kontrolli. Pistikud on mõõdetud Cat6 juhtmete jaoks, et säilitada jõudlus kuni kategooria reitinguni ja vähendada valesti ühendamise riski. Nende kerge konstruktsioon ja ühtlased tootmistolerantsid aitavad tagada korduvad pressimised ja pikaajalise mehaanilise stabiilsuse paigalduspaneelides, keystone pistikutes ja kohandatud kaablikoostudes.

Sobib kasutamiseks

• Cat6 paigalduskaablite lõpetamine Etherneti võrkude jaoks
• Kohapealsed kaabliparandused ja kohandatud pikkusega kaablite koostamine
• Kasutamine käsitsi pressimistööriistadega professionaalsete või isetegemise paigalduste jaoks
• Väikesed paigaldused, kus on vaja kompaktseid pistikuid ja visuaalset kontrolli

Peamised tehnilised andmed

• Pistiku tüüp: RJ45
• Ühilduvus: Cat6 kaabel
• Värv: läbipaistev korpus visuaalseks kontrolliks
• Pakendi kogus: 10 pistikut pakendis
• Ühiku kaal: u. 0,01 kg pistiku kohta
• Pakendi mõõtmed (L×S×K): 144 × 88 × 18 mm

Kasutamine

Valmistage Cat6 kaabel ette, eemaldades väliskesta õige pikkuseni, keerates paare lahti ainult vajalikul määral ja joondades juhtmed vastavalt nõutavale ühendusskeemile (näiteks T568A või T568B). Sisestage juhtmed täielikult läbipaistvasse RJ45 pistikusse nii, et iga juhe ulatub oma kontaktini; läbipaistev korpus võimaldab visuaalselt kinnitada, et paarid on õigesti paigutatud. Kasutage sobivat RJ45 pressimistööriista pistiku pressimiseks kaablile, rakendades ühtlast survet, kuni pistik on täielikult kinnitatud. Pärast pressimist testige kaablit võrgutestriga, et kinnitada järjepidevus ja õige paaride määramine.

Soovitused

Ühtlaste tulemuste saavutamiseks kasutage pistikuid koos Cat6 reitinguga keerd- või täisjuhtmetega, nagu paigalduses ette nähtud, ja ühilduvat pressimistööriista. Vältige juhtmete liigset eemaldamist või paaride liigset lahtikeeramist, et säilitada signaali terviklikkus. Kontrollige kaabli jõudlust kaablitestriga pärast lõpetamist, et kinnitada usaldusväärsed võrguühendused.
