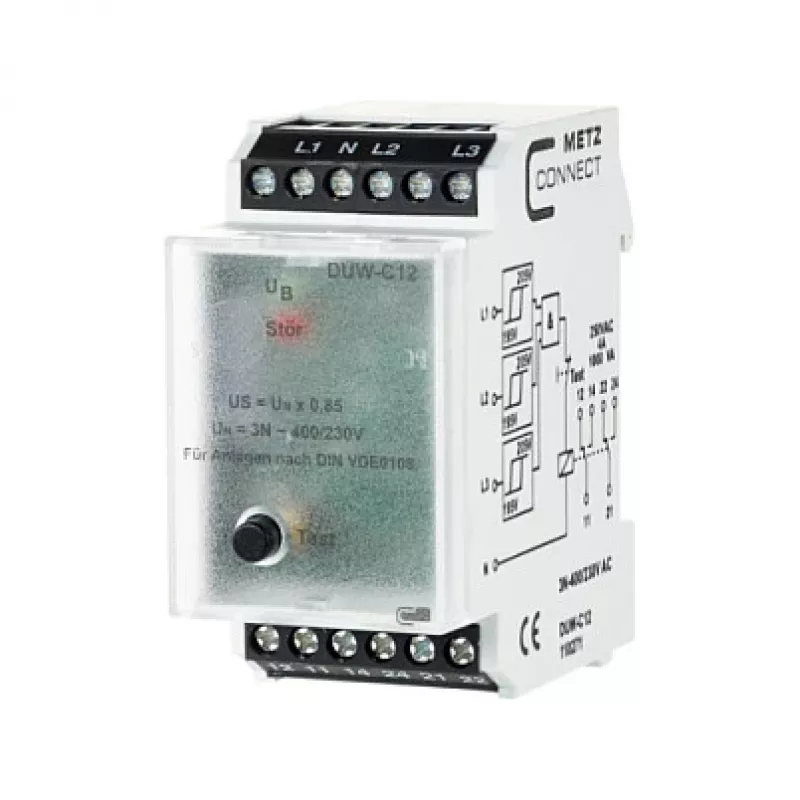

METZ DUWC12 Faasikontrolli relee 3N 400/230 V (110271)

METZ DUWC12 on kompaktne kolmefaasiline kontrollrelee, mis on loodud 3N AC 400/230 V võrkude jaoks. See jälgib faaside järjestust, faasikadu, alapinget, ülepinget ja asümmeetriat, käivitades häire või ühendades koormuse lahti, kui parameetrid kalduvad väljapoole seatud piire. Reguleeritavad reaktsiooni- ja taastumisviivitused väldivad tarbetuid väljalülitumisi, samas kui kaks potentsiaalivaba vahetuskontakti võimaldavad paindlikku integreerimist juhtimisahelatesse.

Ülevaade

DIN-siini kinnituseks (TS35) loodud DUWC12 võtab enda alla vaid kolm moodulilaiust, muutes selle ideaalseks piiratud ruumiga juhtimiskappide jaoks. Selged LED-indikaatorid näitavad faaside olekut, relee seisundit ja veatüüpi, võimaldades kiiret diagnostikat. Seade töötab laias temperatuurivahemikus ja pakub kruviühendusi lihtsaks juhtmestikuks.

Mis paistab silma

• Faaside järjestuse, faasikadu, alapinge, ülepinge ja asümmeetria jälgimine ühes relees
• Reguleeritav alapinge lävi (70–95% Un) ja ülepinge lävi (105–130% Un)
• Asümmeetria tuvastus reguleeritav 5% kuni 20%
• Reaktsiooni- ja taastumisviivitused reguleeritavad 0,1 kuni 10 sekundit
• Kaks vahetuskontakti nimivooluga 5 A / 250 V AC mitmekülgseks lülitamiseks
• LED-indikaatorid kiireks tööoleku tagasisideks

Tehnilised andmed

• Toote tüüp: faasikontrolli relee
• Nimipinge (Un): 3N AC 400/230 V
• Sagedus: 50/60 Hz
• Väljundkontaktid: 2 × vahetuskontakt (SPDT)
• Kontakti nimivool: 5 A / 250 V AC (AC1)
• Paigaldus: DIN-siini TS35, 3 TE (umbes 54 mm)
• Ühendus: kruviühendused
• Kaitseklass: IP40 (korpus), IP20 (klemmid)
• Töötemperatuur: -25°C kuni +55°C

Meie hinnang

Vastupidav ja reguleeritav faasikontrolli relee, mis pakub terviklikku kolmefaasilist kaitset kompaktses DIN-siini vormis. Ideaalne OEM-idele, paneeliehitajatele ja hooldusmeeskondadele, kes otsivad usaldusväärset masinate ja paigaldiste kaitset.
