MEAN WELL UHP-1000-24 toiteadapter 1000 W 24 V

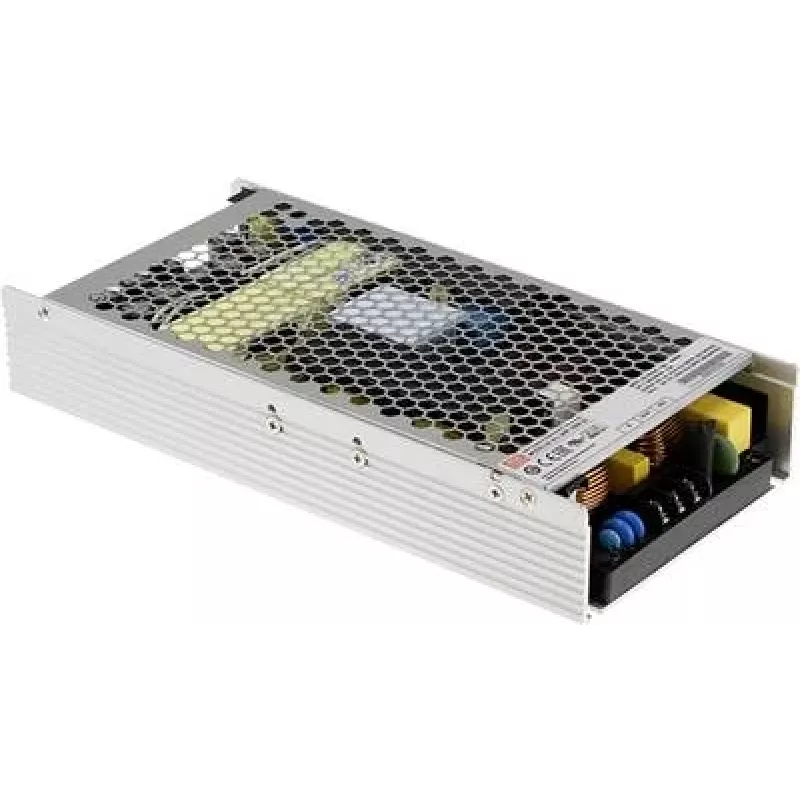

MEAN WELL UHP-1000-24 on õhuke, suletud vahelduv-/alalisvoolu ühe väljundiga toiteplokk aktiivse võimsusteguri korrektsiooniga (PFC), mis on loodud 24 V alalisvoolu andmiseks kuni 42 A (1000 W) juures. See aktsepteerib laia sisendpinge vahemikku 90–264 V vahelduvvoolu ja vastab RoHS nõuetele. Kompaktne metallkorpus (115 mm × 240 mm × 41 mm) muudab selle sobilikuks paigaldistele, kus ruumi on vähe ja vajatakse usaldusväärset 24 V toiteallikat.

Eelised

Seade pakub suurt pidevat väljundvõimsust 1000 W õhukeses vormiteguris, sisaldab aktiivset võimsusteguri korrektsiooni paremaks võrguga ühilduvuseks ning pakub kaugjuhtimise ON/OFF ja DC OK signaali süsteemi integreerimiseks. Selle suletud disain ja RoHS-i vastavus toetavad ohutut ja standarditega kooskõlas olevat kasutuselevõttu.

Sobilik kasutamiseks

• Tööstuslikud kontrollerid ja automaatikaseadmed
• Telekommunikatsiooni- ja võrguseadmed
• LED-valgustussüsteemid ja märgistus
• Sardsüsteemid ja piiratud sügavusega rakkidesse paigaldatavad rakendused

Peamised tehnilised andmed

• Väljund: 24 V DC, 42 A (1000 W)
• Sisendpinge: 90–264 V AC
• Tüüp: AC-DC õhuke ühe väljundiga suletud toiteplokk PFC-ga
• Kaugfunktsioonid: kaugjuhtimise ON/OFF, DC OK signaal
• Vastavus: RoHS
• Mõõtmed (L × S × K): 115 × 240 × 41 mm
• Bränd/Mudel: MEAN WELL UHP-1000-24 (MPN: UHP-1000-24, EAN: 4021087051828)

Kasutusjuhend

Paigaldage toiteplokk piisava ventilatsiooniga kohta ja kinnitage see vastavalt tootja paigaldusjuhistele. Ühendage vahelduvvoolu sisend sobiva 90–264 V AC allikaga, kasutades nõuetekohase nimivoolutugevusega juhtmeid ja kaitseseadmeid. Ühendage 24 V alalisvoolu väljund koormusele, järgides õiget polaarsust ja voolutugevust. Kasutage kaasasolevaid kaugjuhtimise ON/OFF klemmide väljundvõimsuse kaugjuhtimiseks ja jälgige DC OK signaali süsteemi oleku tagasiside saamiseks.

Soovitused

Veenduge, et paigaldus sisaldab asjakohast liigvoolu- ja liigpingekaitset, hoidke ümbritseva keskkonna temperatuuri ja ventilatsiooni tootja ettenähtud piirides ning kontrollige juhtmestiku ja koormuse ühilduvust enne seadme sisselülitamist.
