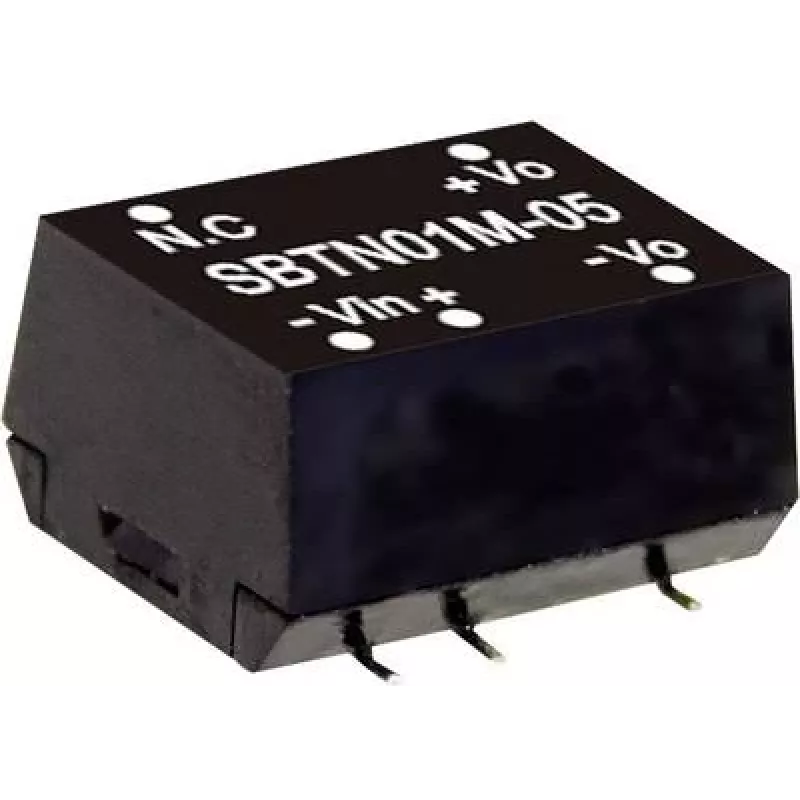

MEAN WELL SBTN01M-05 toiteadapter 1 W Sisendpinge 10.8 - 13.2 V Väljundpinge 5 V

MEAN WELL SBTN01M-05 on kompaktne trükkplaadile monteeritav alalisvoolumuundur, mis on mõeldud rakendustele sisendpingega 10,8–13,2 V alalisvoolu. Moodul annab reguleeritud 5 V alalisvoolu väljundi väljundvoolu vahemikuga 0,02–0,2 A (maksimaalselt 1 W) SMD-stiilis pakendis ja vastab RoHS-i nõuetele.

Eelised

See alalisvoolumuundur tagab stabiilse 5 V väljundi auto- või sarnastest 12 V süsteemidest kindlaksmääratud sisendpinge vahemikus. Selle trükkplaadile monteeritav SMD-pakend säästab plaadiruumi ja lihtsustab koostamist. Madala võimsusreitingu ja reguleeritud väljundiga sobib see väikese elektroonika toitmiseks, täites samal ajal RoHS-i keskkonnanõudeid.

Sobib

• Väikeste andurite ja mikrokontrolleriplaatide toitmiseks
• Madala võimsusega auto- või sõidukielektroonikale (12 V süsteemid)
• Manusmoodulitele ja kompaktsele olmeelektroonikale, mis vajavad 5 V madalal voolul

Peamised spetsifikatsioonid

• Tootja: MEAN WELL
• Mudel / MPN: SBTN01M-05
• Sisendpinge: 10,8–13,2 V alalisvool
• Väljundpinge: 5 V alalisvool
• Väljundvool: 0,02–0,2 A (maksimaalselt 1 W)
• Paigaldus: trükkplaadile, SMD-pakend
• Vastavus: RoHS
• EAN: 4021087041966

Kasutamine

Jootke SBTN01M-05 trükkplaadile vastavalt tootja soovitatud jalajäljele ja polaarsusele. Rakendage sisendpinge vahemikus 10,8–13,2 V alalisvoolu ja kontrollige väljundit mõõteriistaga enne tundlike koormuste ühendamist. Stabiilsuse tagamiseks ja müra vähendamiseks tagage korralik trükkplaadi paigutus ja mürasummutus vastavalt MEAN WELL-i juhistele.

Soovitused

Kasutage seda muundurit ainult kindlaksmääratud sisend- ja väljundvahemikes ning vältige 0,2 A väljundpiirangu ületamist. Tagage trükkplaadil piisavad termilised tingimused ning järgige usaldusväärse töö tagamiseks MEAN WELL-i paigaldus- ja voolukaitserakenduste märkmeid.
