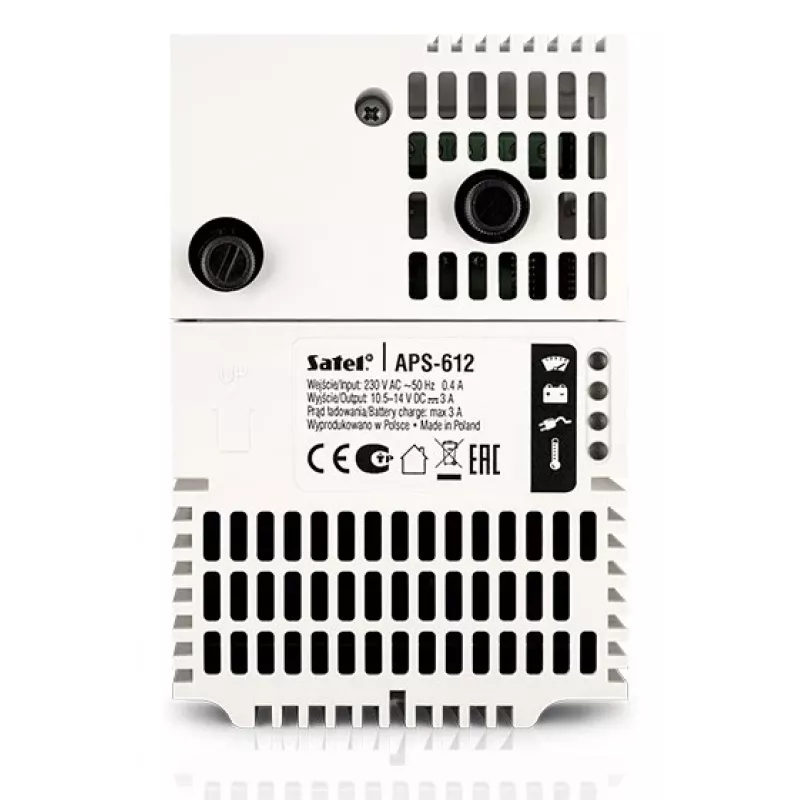

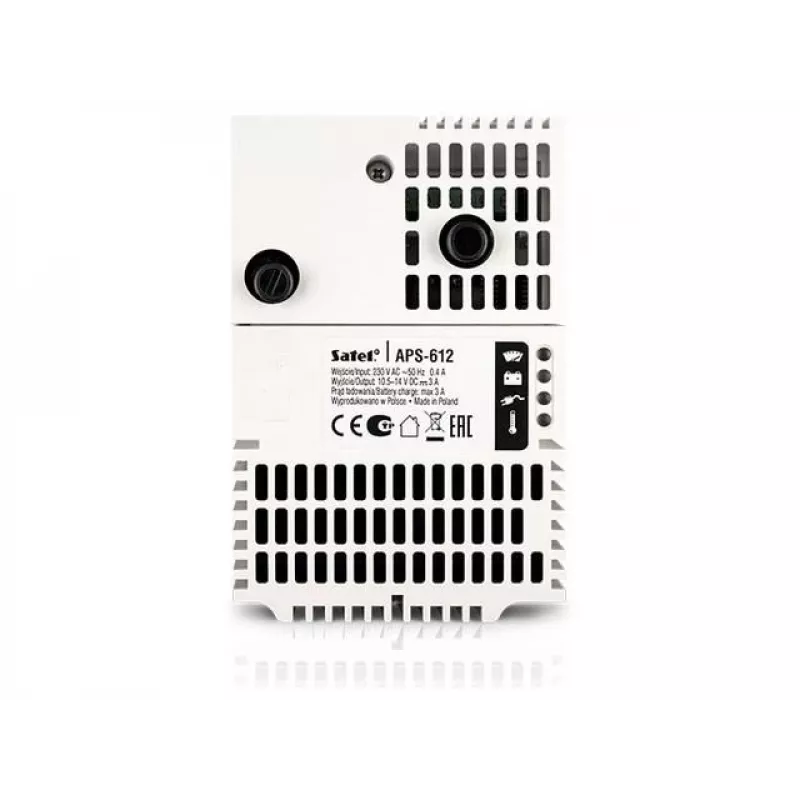

Toiteplokk Satel APS-612 juhtmega 265V valge 122mm x 84mm x 78mm

SATELi toiteplokk APS-612 on juhtmega varutoiteplokk, mis on mõeldud targa kodu, turva- ja tööstusrakenduste jaoks. See annab 12 V alalisvoolu väljundi koguvõimsusega 6 A — 3 A on ette nähtud ühendatud seadmete toiteks ja 3 A aku laadimiseks — ning sobib koormustele, mida kasutatakse signalisatsioonisüsteemides, läbipääsukontrollis ja CCTV-s. Plokk kasutab LLC topoloogiaga SMPS-i kõrge efektiivsuse ja madala soojuseralduse saavutamiseks, sisaldab aktiivset PFC-d sisendis, mürafiltrit, kaitseid lühise ja ülekoormuse vastu ning võimaldab aku otseühendust katkematuks tööks.

Eelised

APS-612 vastab EN 50131-3 Grade 3 nõuetele ning sisaldab mikroprotsessorjuhtimist aku oleku ja töö osas, täpset pingeregulatsiooni ja automaatset aku lahtiühendamist liigse tühjenemise korral. Sisseehitatud diagnostika kasutab LED-e ja akustilist signaalimist, et teatada võrgupinge olemasolust, aku seisundist ja rikkeolukordadest nagu ülekuumenemine, ülekoormus või lühis. Neli avatud kollektoriga väljundit annavad rikketeate signalisatsioonisüsteemile. Integreeritud 3-kontaktiline pistik võimaldab otseühendust ühilduvate SATELi seadmetega, nagu tsooni-/väljundlaiendid ja ACCO-NT läbipääsukontrolli paneelid.

Sobib

• Juhtmega signalisatsiooni- ja sissetungituvastussüsteemid
• Läbipääsukontrolli paneelid ja uksekommunikatsioonisüsteemid
• CCTV kaamera- ja salvestusseadmed
• Kriitiline infrastruktuur ja tööstusautomaatika
• Laboriseadmed, mis vajavad stabiilset 12 V alalisvoolu toidet

Peamised tehnilised andmed

• Sisendpinge: otsevarustus 230 V vahelduvvoolu võrgust aktiivse PFC-ga (võimsustegur kuni 0,98)
• Väljundpinge: 12 V DC
• Väljundvool: kokku 6 A (3 A koormusele + 3 A aku laadimiseks)
• Efektiivsus: LLC topoloogiaga SMPS kõrge efektiivsuse ja madalate soojuskadude jaoks
• Kaitsed: lühisekaitse, ülekoormuskaitse, automaatne aku lahtiühendamine sügava tühjenemise korral
• Indikaatorid: LED-id võrgupinge, aku oleku ja riketeate jaoks; akustiline rikkesignaal
• Rikketeated: neli avatud kollektoriga (OC) väljundit signalisatsioonisüsteemi teavitamiseks
• Pistik: spetsiaalne 3-kontaktiline pistik ühilduvatele SATELi seadmetele
• Mõõtmed (L x S x K): 122 mm x 84 mm x 78 mm
• Värv: valge

Kasutamine

Paigaldage APS-612 ventileeritavasse kuiva kohta, järgides kohalikke elektrialaseid eeskirju, ning veenduge, et võrgupinge on enne juhtmestiku ühendamist välja lülitatud. Ühendage 230 V vahelduvvoolu võrgusisend ja kinnitage aku otse selleks ettenähtud klemmidele, jälgides õiget polaarsust. Vajadusel kasutage 3-kontaktilist pistikut ühilduvate SATELi seadmete ühendamiseks. Pärast juhtmestiku ühendamist lülitage seade sisse ja kontrollige LED-indikaatoreid võrgupinge olemasolu ja aku seisundi osas; jälgige avatud kollektoriga väljundeid integreerimiseks signalisatsiooni juhtpaneeliga. Kontrollige regulaarselt akustilisi ja LED-rikkesignaale ning järgige ühendatud aku standardseid hooldusprotseduure.

Soovitused

Usaldusväärseks tööks kasutage tootja soovitatud akut ja paigaldage seade keskkonda, mille temperatuur jääb ettenähtud vahemikku. Hoidke ventilatsiooniteed vabad, et vältida ülekuumenemist, tehke perioodilisi akuteste ja integreerige rikkeväljundid oma signalisatsiooni- või juhtimissüsteemiga, et tagada õigeaegne avastamine võrgukatkestuse, ülekoormuse või akuprobleemide korral.
