MEAN WELL RT-50B toiteadapter 50 W sisend 88-264 V väljund 12 V

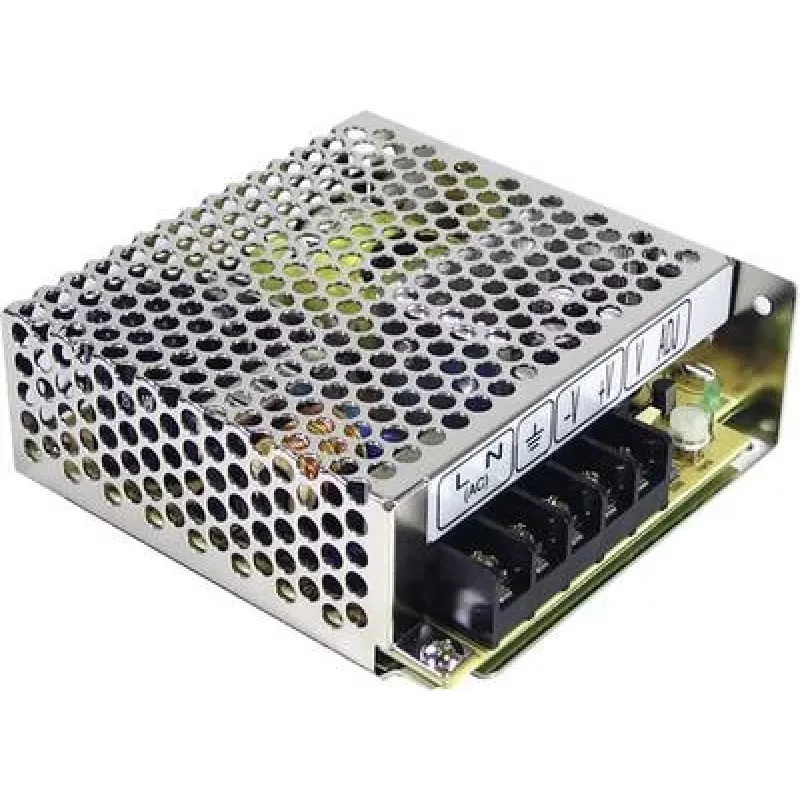

MEAN WELL RT-50B on suletud korpusega vahelduvvoolu-alalisvoolu toiteallikas, mis pakub kolme väljundit: +5 V alalisvoolu @ 4 A, +12 V alalisvoolu @ 2 A ja -12 V alalisvoolu @ 0,5 A. See aktsepteerib laia sisendpinge vahemikku 88–264 V vahelduvvoolu ja tagab kombineeritud väljundvõimsuse, mis sobib seadmetele, mis vajavad mitut madalapinge liini kompaktses vormiteguris. Seade mõõtmetega 97 mm (L) × 99 mm (S) × 36 mm (K) vastab RoHS keskkonnanõuetele.

Eelised

RT-50B pakub stabiilseid, reguleeritud väljundeid kolme liini kaudu, et toita segapingega ahelaid ilma eraldi toiteallikaid vajamata. Selle lai sisendvahemik (88–264 V) muudab selle ühilduvaks rahvusvaheliste võrgupingetega. Suletud metallkorpus pakub kaitset ja kompaktsed mõõtmed säästavad ruumi seadmepukkidesse või korpustesse paigutamisel. RoHS-i vastavus tagab, et toode vastab tavalistele keskkonnastandarditele.

Sobib

• Sardsüsteemidele ja tööstuslikele juhtpaneelidele, mis vajavad +5 V, +12 V ja -12 V liine
• Sideseadmetele ja instrumentidele, millel on segapinge nõuded
• Prototüüpimise tööpinkidele ja väikestele masinatele, mis vajavad kompaktset mitmeväljundiga toiteallikat

Peamised spetsifikatsioonid

• Mudel: MEAN WELL RT-50B (MPN: RT-50B)
• Sisendpinge: 88–264 V vahelduvvoolu
• Väljundid: +5 V alalisvoolu @ 4 A, +12 V alalisvoolu @ 2 A, -12 V alalisvoolu @ 0,5 A
• Kogu väljundvõimsus: 50 W (12 V väljund on hinnatud selle võimsuse piires)
• Mõõtmed: 97 mm × 99 mm × 36 mm
• Vastavus: RoHS
• Bränd: MEAN WELL
• EAN: 4021087057387

Kasutamine

Paigaldage suletud toiteallikas sobivalt ventileeritavasse seadmepukki või korpusesse. Ühendage vahelduvvoolu võrgusisend (88–264 V vahelduvvoolu) järgides kohalikke juhtmestiku eeskirju ja toote polaarsusmärgiseid. Ühendage alalisvoolu väljundid sihtvooluahelaga, veendudes, et iga liin (+5 V, +12 V, -12 V) on ühendatud õige toitesisendiga ja et kombineeritud koormus ei ületa nimivoolusid. Jälgige nõuetekohast maandust ja lisage kaitsmeid või kaitseseadmeid vastavalt rakenduse vajadustele.

Soovitused

Veenduge, et ümbritseva õhu temperatuur ja ventilatsioon vastaksid tootja juhistele; vältige seadme paigutamist soojusallikate lähedusse. Kontrollige koguvoolutarvet kõigil väljunditel ja tagage vahelduvvoolu sisendile sobiv liigpingekaitse. Kriitiliste rakenduste korral kaaluge väljundfiltreerimise või täiendava kaitse lisamist tundlikele ahelatele.
