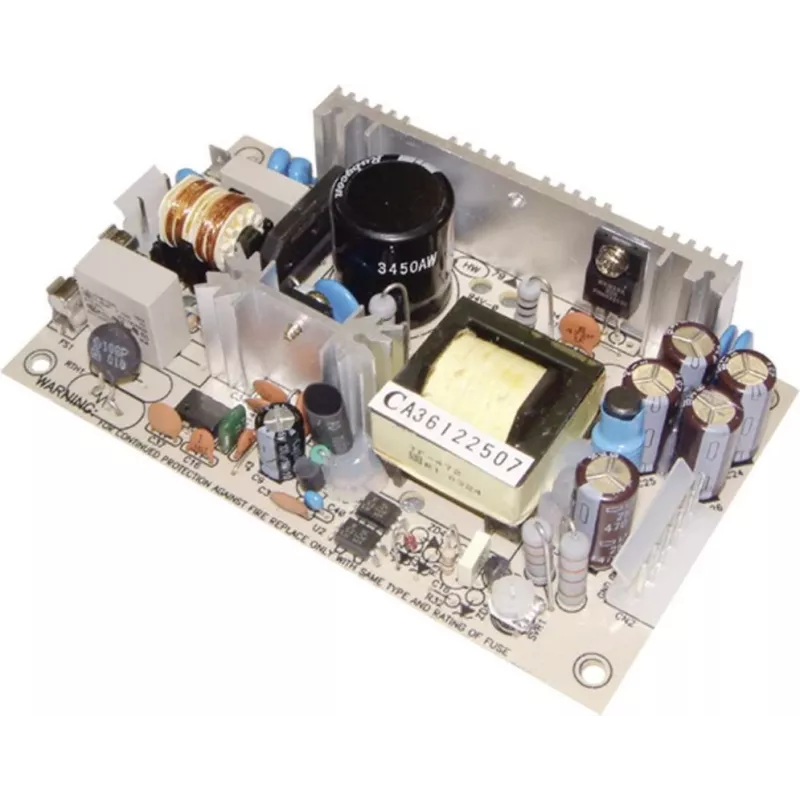

MEAN WELL PT-45B 45W kolme väljundiga AC/DC lülitustoiteallikas, 5V/12V/-12V, avatud raamiga

Paljud tööstuslikud ja manustatud süsteemid vajavad kompaktset ja usaldusväärset toiteallikat, mis edastab ühest vahelduvvoolu sisendist mitut alalisvoolu pinget. MEAN WELL PT-45B lahendab selle väljakutse, pakkudes kolme reguleeritud väljundit – 5V, 12V ja -12V – 45W avatud raamiga disainis, mis sobib ideaalselt erineva pingega ahelate toiteks automatiseerimises, mõõtevahendites ja juhtimisseadmetes.

Kellele see on mõeldud

See toiteallikas on mõeldud inseneridele, süsteemiintegraatoritele ja OEM-idele, kes vajavad usaldusväärset kolme väljundiga AC/DC muundurit manustatud rakendustes, testseadmetes või tööstuslike juhtimispaneelide jaoks. See sobib projektidele, kus ruum on piiratud ja on vaja mitut pingesiini, näiteks loogikaahelate, andurite ja analoogastmete samaaegseks toiteks.

Peamised omadused

• Kolm väljundit: +5V (kuni 5A), +12V (kuni 2A) ja -12V (kuni 0,5A) mitmekülgseks toitejaotuseks.
• Lai sisendvahemik: aktsepteerib 85–264VAC või 120–370VDC, muutes selle ühilduvaks ülemaailmsete vooluvõrkude pingetega.
• Kõrge kasutegur: tüüpiline 78% kasutegur vähendab soojuse teket ja energiakadu.
• Põhjalik kaitse: sisseehitatud ülekoormuskaitse (hikk-režiim, automaatne taastumine) ja ülepingekaitse 5V siinil tagavad ohutu töö.
• Avatud raamiga PCB konstruktsioon: lihtne integreerida korpustesse või süsteemidesse, millel on kohandatud kinnitus.
• Ohutuse ja EMC vastavus: vastab UL60950-1, TUV EN60950-1 ja EN55022 Class B nõuetele, tagades usaldusväärse ja madala müraga töö.

Spetsifikatsioonid

• Nimivõimsus: 45W
• Väljund 1: +5V DC, 0,5–5A
• Väljund 2: +12V DC, 0,1–2A
• Väljund 3: -12V DC, 0,1–0,5A
• Sisendpinge: 85–264VAC / 120–370VDC
• Pulsatsioon ja müra: 80mVp-p (5V), 120mVp-p (±12V)
• Pinge reguleerimisvahemik (CH1): +4,75 kuni +5,5V
• Töötemperatuur: -10 kuni +60°C
• Paigaldus: avatud raam / PCB tüüp
• Ohutusstandardid: UL60950-1, TUV EN60950-1
• EMC: EN55022 Class B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Nõuanded

PT-45B integreerimisel tagage seadme ümber piisav õhuvool, et hoida töötemperatuuri ettenähtud vahemikus. Rakendustes, mis nõuavad konkreetset 5V väljundit, kasutage sisseehitatud reguleerimispotentsiomeetrit pinge peenhäälestamiseks. Kontrollige alati, et kõigi kolme väljundi kogukoormus ei ületaks 45W, et vältida ülekoormuskaitse vallandumist.
