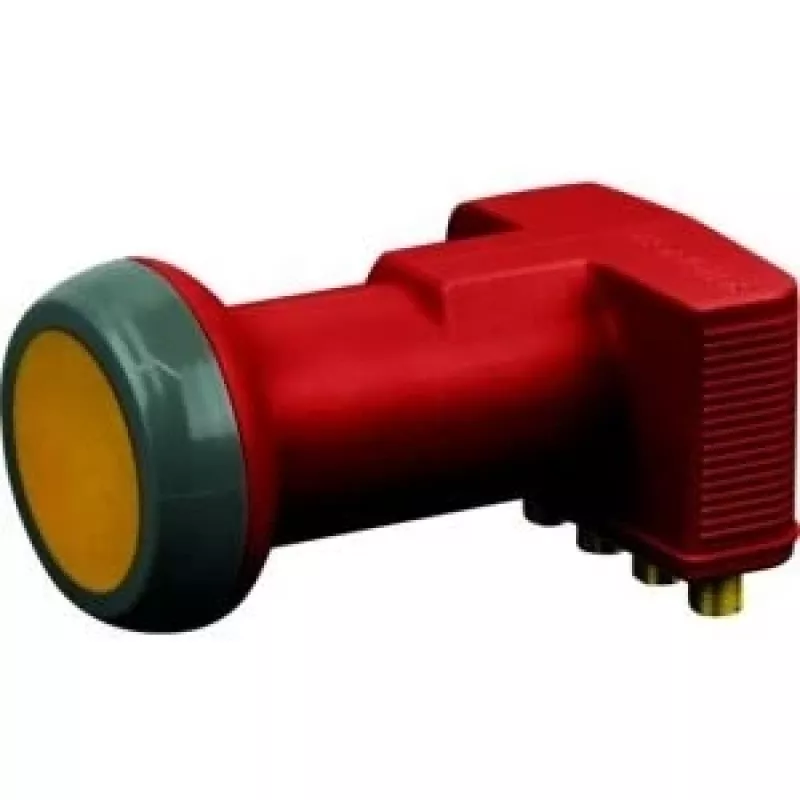

Madala müratasemega vastuvõtumuundur Schwaiger SPS6918 R

Schwaiger SPS6918 R on madala müratasemega vastuvõtumuundur (LNB), mis on mõeldud Ku-sagedusala satelliidivastuvõtuks sagedusvahemikus 10,7–12,75 GHz. Terrakotavärvi korpuses, millel on 4 cm kiiriti, tagab see LNB stabiilse sageduse alandamise ning on ehitatud järjepidevaks toimimiseks kodu- ja väikese avaga satelliidisüsteemides. Nimivoolutarve on 250 mA, mis muudab selle ühilduvaks tavaliste satelliidivastuvõtjate ja multivaheti seadistustega, mis varustavad toidet koaksiaalsööturi kaudu.

Eelised

Seade ühendab kompaktse kiiriti disaini madala müratasemega arhitektuuriga, et pakkuda usaldusväärset signaali selgust erinevatele satelliiditeenustele. Mõõdukas energiatarve toetab energiatõhusat tööd, samas kui ilmastikukindel korpus ja standardiseeritud paigaldus muudavad paigaldamise lihtsaks. Terrakota viimistlus pakub diskreetset välimust, mis sobib paljudele välispaigaldistele.

Sobib

• Koduse satelliit-TV vastuvõtuks Ku-sagedusalas
• Väikestele kuni keskmistele satelliiditaldrikutele ja nihkereflektoritele
• Ühe vastuvõtja ja multivaheti süsteemidele, mis vajavad standardset LNB-d
• Välispaigaldistele, mis vajavad kompaktset, ilmastikukindlat LNB-d

Peamised tehnilised andmed

• Töösagedusvahemik: 10,7–12,75 GHz (Ku-sagedusala)
• Kiiriti läbimõõt: 4 cm
• Tüüpiline voolutarve: 250 mA
• Korpuse värv: terrakota
• Toetatud polarisatsioonitüübid: standardne lineaarne polarisatsioon (vertikaalne/horisontaalne) vastuvõtja lülituse kaudu
• Pistik: F-tüüpi koaksiaalväljund (standardne satelliidi LNB-dele)

Kasutusjuhend

Paigaldage LNB ühilduva satelliiditaldriku kiiritihoidikusse või -hoidjasse, veendudes, et kiiriti on joondatud taldriku fookuspunktiga. Ühendage koaksiaalkaabel F-tüüpi väljundiga ja viige see satelliidivastuvõtjasse või multivahetisse; vastuvõtja varustab vajaliku toite ja polarisatsioonilülituse koaksiaali kaudu. Häälestage taldriku joondust, jälgides vastuvõtjal signaali tugevust ja kvaliteeti. Kindlustage kõik välised ühendused ja ilmastikukindlaks tehke kaabli ja pistiku vaheline ühendus, et vähendada niiskuse sissetungi.

Soovitused

Optimaalseks jõudluseks kasutage LNB-d koos sobiva suurusega taldriku ja stabiilse alusega; kontrollige vastuvõtja seadeid Ku-sagedusala ja polarisatsiooni jaoks. Piirkondades, kus esineb tugevat sademehulka või soolaudu, kontrollige perioodiliselt korpust ja pistikuid ning vahetage kahjustatud tihendid. Multivaheti kasutamisel veenduge, et süsteem pakub piisavalt alalisvoolu LNB ja mis tahes täiendavate aktiivsete komponentide toetamiseks.
