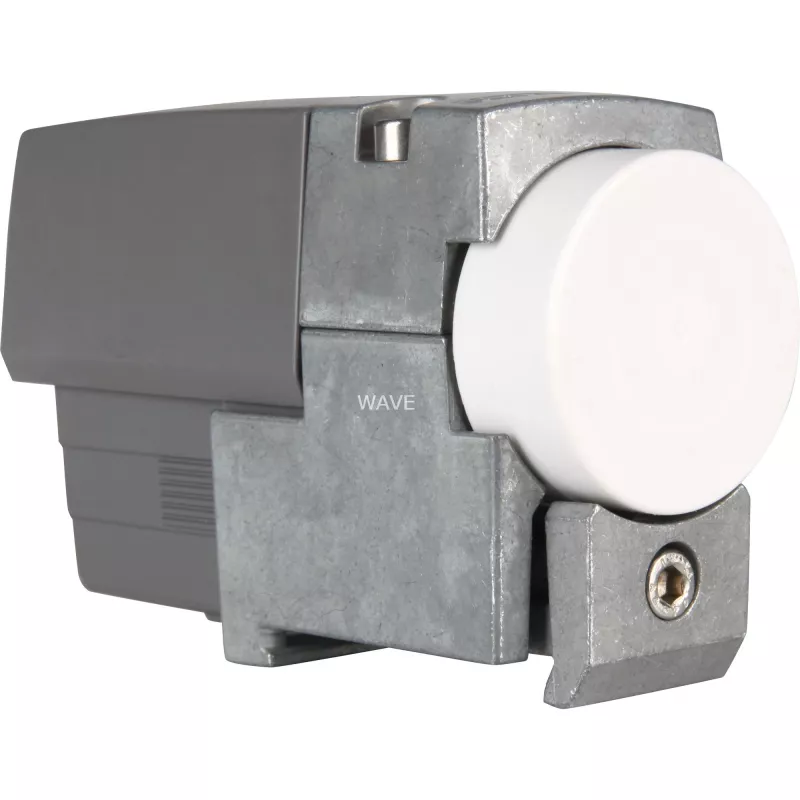

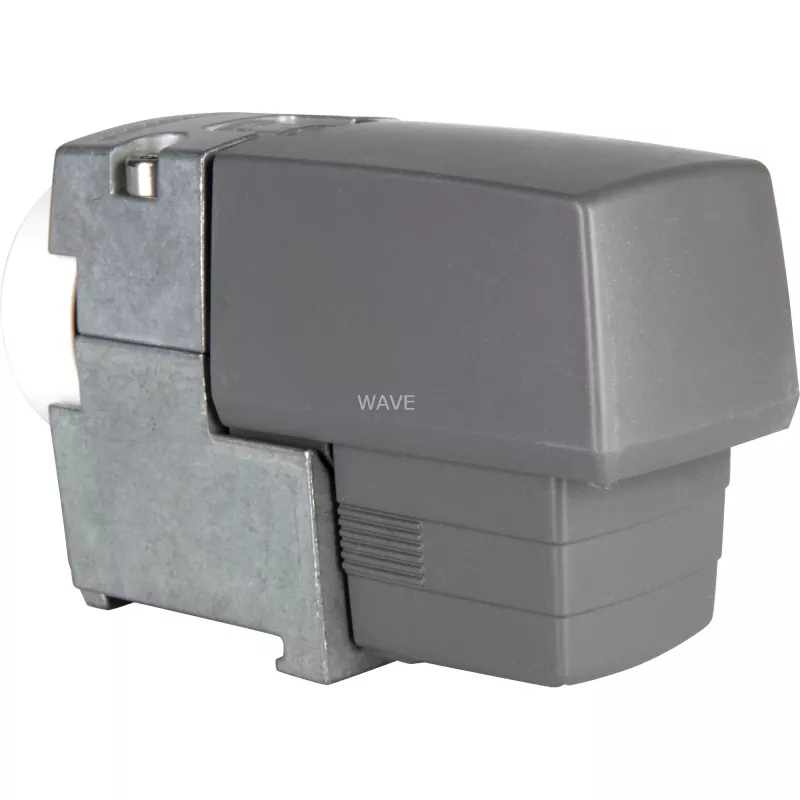

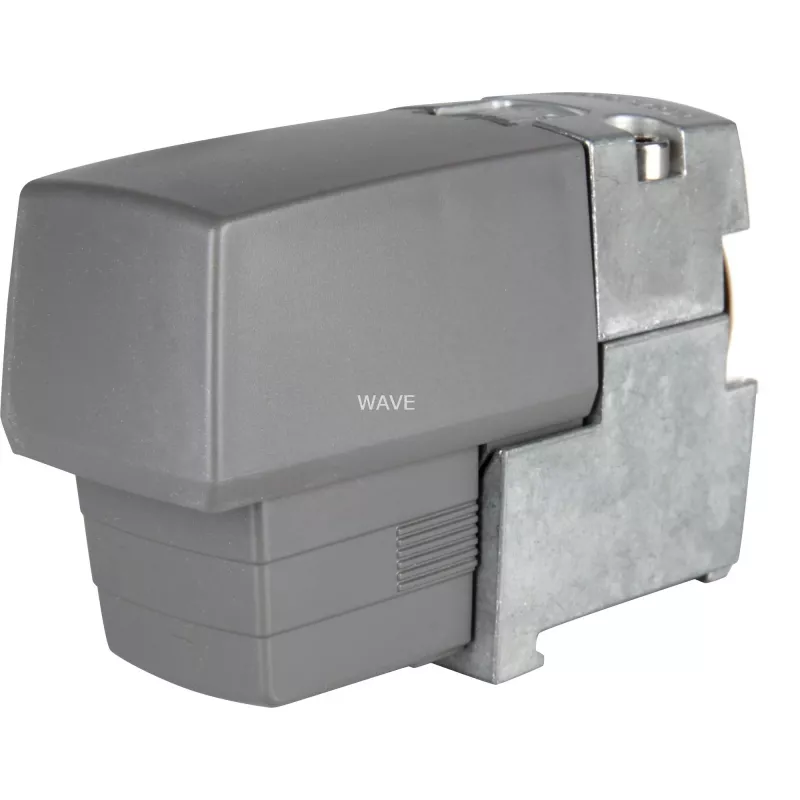

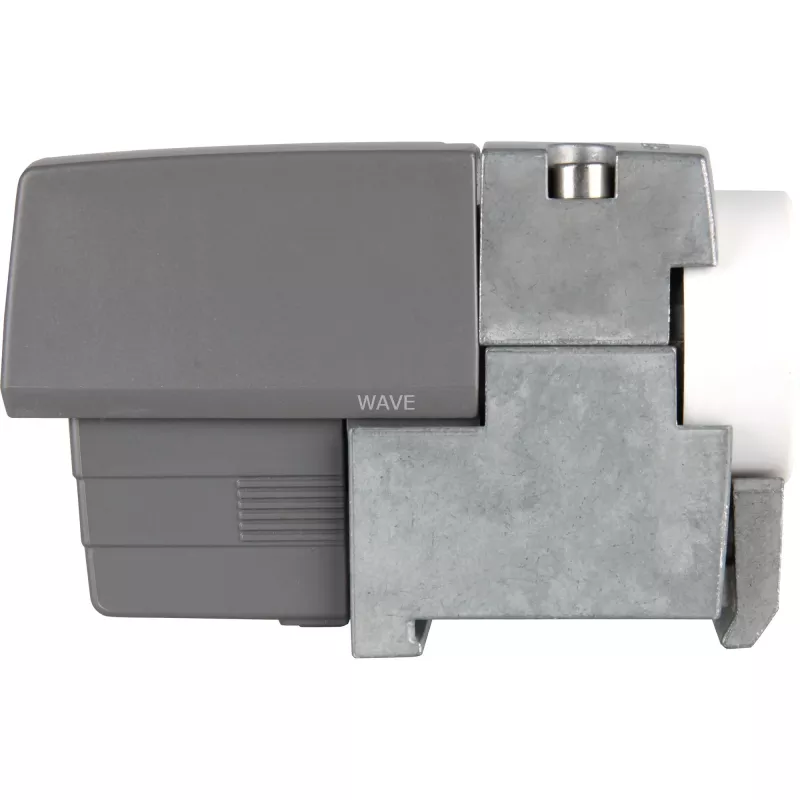

LNB Kathrein UAS 571 Hall

Kathrein UAS 571 Hall LNB on universaalne ühetoitega muundur, mis on mõeldud satelliidivastuvõtuks. See katab sagedusala 10,70–12,75 GHz ja pakub ühte lülitatavat väljundit ühendamiseks tarbijavastuvõtjatega. Kompaktsed mõõtmed (112 x 72 x 44 mm) ja väike kaal (360 g) muudavad selle sobivaks tavaliste satelliiditaldriku paigaldiste jaoks, kus on vaja usaldusväärset ühe väljundiga LNB-d.

Eelised

See LNB toetab universaalset madala müratasemega ploki sagedusala 10,70–12,75 GHz ja pakub lülitatavat väljundit 14/18 V ja 0/22 kHz signaalimisega vertikaalse/horisontaalse ja sagedusala lülitamiseks. See ühildub mitme toitega, sellel on madal voolutarve (umbes 80 mA) ja see kasutab standardset F/75 pistikut, mis tagab lihtsa paigalduse ja ühilduvuse tavaliste koaksiaalkaablite ja satelliidivastuvõtjatega.

Sobib

• Ühe vastuvõtjaga koduste satelliidipaigaldiste jaoks
• Väikeste elamutaldrikute jaoks, mis vajavad kompaktset LNB-d
• Seadistustele, mis vajavad mitme toite ühilduvust tulevaste uuenduste jaoks

Peamised tehnilised andmed

• Sagedusala: 10,70–12,75 GHz
• Väljundid: 1 lülitatav väljund (14/18 V, 0/22 kHz)
• Voolutarve: 80 mA
• Pistik: F/75 (üksik)
• Mõõtmed: 112 x 72 x 44 mm
• Kaal: 360 g
• Bränd: Kathrein; MPN: 20110017; EAN: 4021121468834

Kasutamine

Paigaldage Kathrein UAS 571 ühilduva satelliiditaldriku toiteharule nii, et LNB on suunatud taldriku reflektori poole. Ühendage LNB F/75 väljund vastuvõtjaga, kasutades sobiva F-pistikuga koaksiaalkaablit. Toide ning polarisatsioonide ja sagedusalade vahel lülitamine toimub vastuvõtja kaudu koaksiaalkaabli kaudu, kasutades 14/18 V ja 0/22 kHz signaale. Reguleerige taldriku suunda, jälgides vastuvõtja signaalikvaliteeti, et saavutada optimaalne vastuvõtt.

Soovitused

Kasutage ilmastikukindlaid koaksiaalühendusi ja veenduge, et LNB on kindlalt kinnitatud, et vältida suunamuutust. Mitme vastuvõtjaga paigaldiste korral kaaluge multiliiliti või teistsuguse mitme väljundiga LNB kasutamist; UAS 571 on mõeldud peamiselt ühe vastuvõtjaga seadistuste jaoks.
