Maandusklemmid EFB Elektronik K3930V2N Roheline Kollane Vask Teras

Maandusklemmid EFB Elektronik K3930V2N Roheline Kollane Vask Teras on mõeldud paigaldamiseks 19" seinakorpustesse, et tagada elektripaigaldistele töökindel maanduspunkt. Komplekt ühendab vasega kaetud terasest maanduslati kinnitusdetailide ja mitme maanduskaabliga rohekollases isolatsioonis standardseks tuvastamiseks.

Eelised

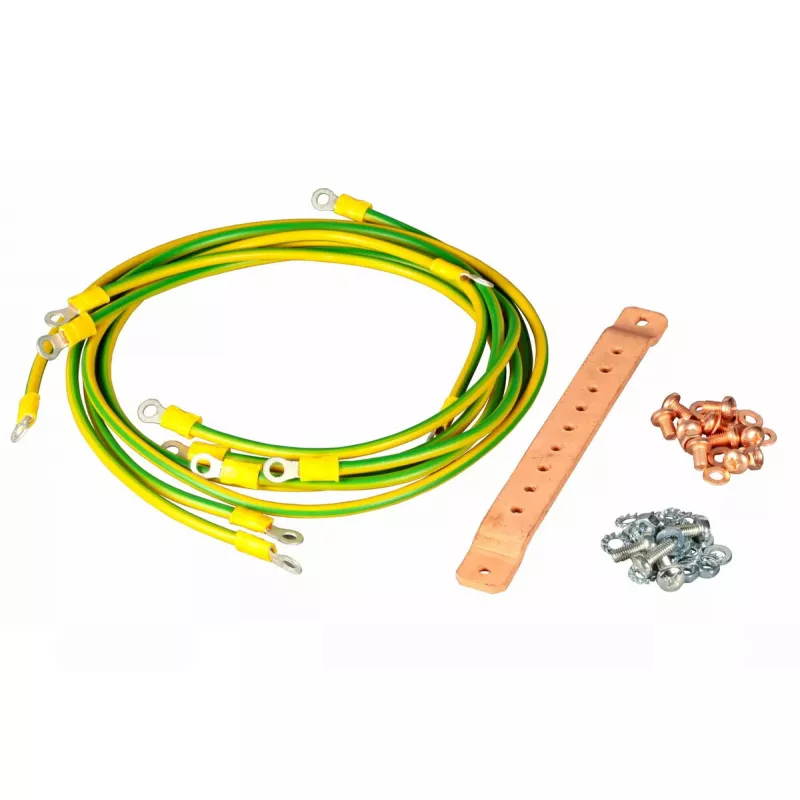

Komplekt sisaldab maanduslatti üheksa ühenduspunktiga, kruvisid seibidega iga ühenduse jaoks, M5 mutreid ja mitut eelnevalt lõigatud maanduskaablit, mis lihtsustab paigaldamist seinale kinnitatavatesse 19" korpustesse. Teraslati vaskkate parandab juhtivust ja korrosioonikindlust, samas kui rohekollase isolatsiooniga kaablid vastavad kaitsemaandusjuhtmete levinud värvikoodistandarditele.

Sobib

• Paigaldamiseks 19" seinakorpustesse ja väikestesse elektrikilpidesse
• Ühise maanduspunkti loomiseks seadmekappidele
• Tööstus- ja kaubanduslikele elektripaigaldistele, mis vajavad spetsiaalset kaitsejuhi ühendust

Peamised spetsifikatsioonid

• Ühenduspunktid: 9
• Kaablid: 6 maanduskaablit H07V-K, 1 kaabel 6 mm² roheline/kollane M5 rõngasterminalidega mõlemas otsas
• Kaabli pikkused: 2 × 390 mm, 2 × 580 mm, 1 × 670 mm, 1 × 800 mm
• Kinnitusdetailid: 9 × kruvi seibidega, 2 × M5 mutrit
• Materjal: teras (vasega kaetud)
• Paigaldus: 19" seinakorpustele

Kasutamine

Kinnitage vasega kaetud maanduslatt 19" seinakorpuse sees selleks ettenähtud paigalduskohta. Kinnitage maanduslatt kaasasolevate kruvide ja M5 mutritega. Ühendage kaitsemaandusjuhid lati külge, kasutades kaasasolevaid rõngaskaablikingi, ja pingutage iga ühendus korralikult. Kasutage vajadusel sisemiste maandusühendustena kaasasolevaid rohekollaseid H07V-K kaableid ning ühendage 6 mm² kaabel peamaanduspunkti.

Soovitused

Kontrollige kohalikke elektrieeskirju ja veenduge, et kõik ühendused tehakse voolu väljalülitamisega. Pingutage kinnitusdetailid tootja või projekti spetsifikatsioonides määratud pöördemomendiväärtustele ja tehke pärast paigaldamist järjepidevuse ja maandustakistuse testid.
