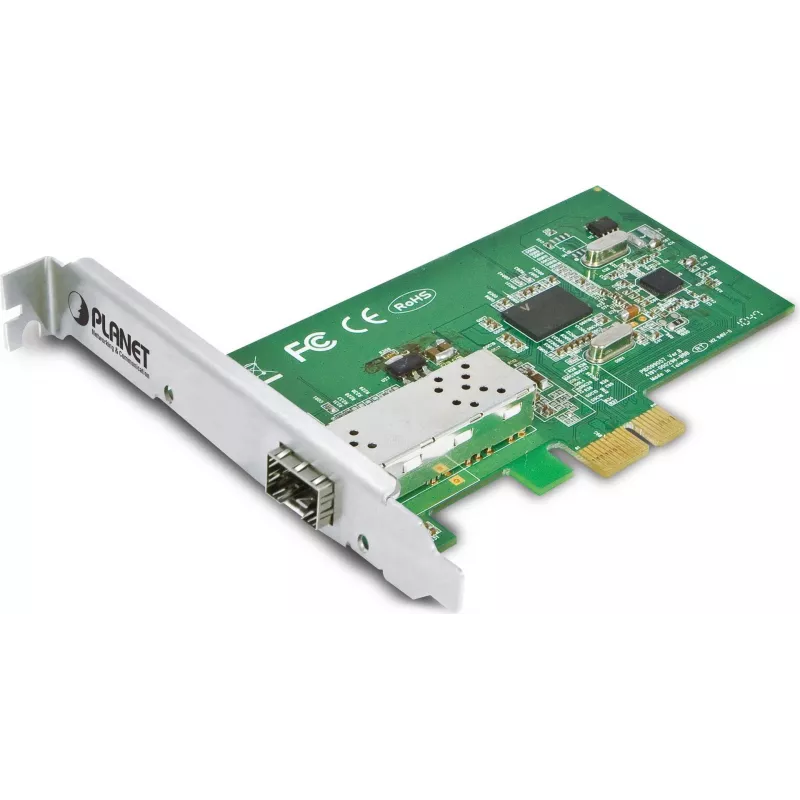

Low Profile Bracket PLANET ENW-9701 Internal Fiber

PLANET Low Profile Bracket ENW-9701 Internal Fiber on PCI Express kiudoptiline Ethernet adapter, mis pakub kuni 1000Base-X jõudlust serveri- ja tööjaamakeskkondades. See tagab kuni 2000 Mbps täisdupleks läbilaskevõime, väikese vormiteguri, mis sobib madala profiiliga süsteemidesse, ja väikese energiatarbe. Adapter ühildub 1000Base-SX/LX SFP transiiveritega, et pikendada võrguühendusi alates 550 meetrist mitmemoodikiul kuni mitme kilomeetrini ühemoodikiul (valikud sõltuvad paigaldatud SFP moodulist).

Eelised

ENW-9701 kasutab PCI Express siiniarhitektuuri, pakkudes suuremat ribalaiust kui vanemad 32/64-bitised PCI kaardid. See toetab IEEE 802.1Q VLAN märgistamist, IEEE 802.3 voo juhtimist ja 9K Jumbo Frame võimekust läbilaske optimeerimiseks ja paketikadude minimeerimiseks. SFP-põhine liides pakub paindlikke kauguse ja transiiveri valikuid ning madala profiiliga kronstein muudab selle ühilduvaks kompaktsete korpustega.

Sobib

• Suure jõudlusega serverid ja tööjaamad, mis vajavad kiudoptilisi üleslingi
• Andmekeskuste magistraalliinid ja pikamaa kiudühendused
• Keskkonnad, mis vajavad VLAN segmenteerimist ja suurt läbilaskevõimet

Peamised tehnilised andmed

• Liides: PCI Express (madal profiil)
• Port: 1000Base-X SFP kaudu (kasutaja paigaldatav SFP moodul)
• Läbilaskevõime: kuni 2000 Mbps täisdupleks
• Jumbo Frame: kuni 9K
• Standardid: IEEE 802.3, IEEE 802.1Q, IEEE 802.3x voo juhtimine
• Ühilduvus: madala profiiliga süsteemid, vajalik standardne PCIe draiver

Kasutamine

Paigaldage ENW-9701 vabasse PCI Express pessa ühilduvas madala profiiliga serveris või tööjaamas. Sisestage sobiv 1000Base-SX või 1000Base-LX SFP transiiver vastavalt soovitud kiutüübile ja kaugusele, seejärel ühendage kiudkaabel. Installige vajadusel sobiv standardne PCIe draiver host operatsioonisüsteemile. Konfigureerige võrguseaded nagu kiirus, dupleks, VLAN-id ja voo juhtimine host OS-i või võrguhaldustööriistade kaudu.

Soovitused

Valige SFP transiiverid, mis vastavad teie kiutüübile ja nõutavale lingi kaugusele (mitmemoodikiud lühikesteks ühendusteks kuni 550 m; ühemoodimoodulid pika ulatusega ühendusteks). Kontrollige enne juurutamist oma serveri OS-i draiveri saadavust ning kasutage VLAN-i ja voo juhtimise seadeid läbilaske optimeerimiseks ülekoormatud võrkudes.
