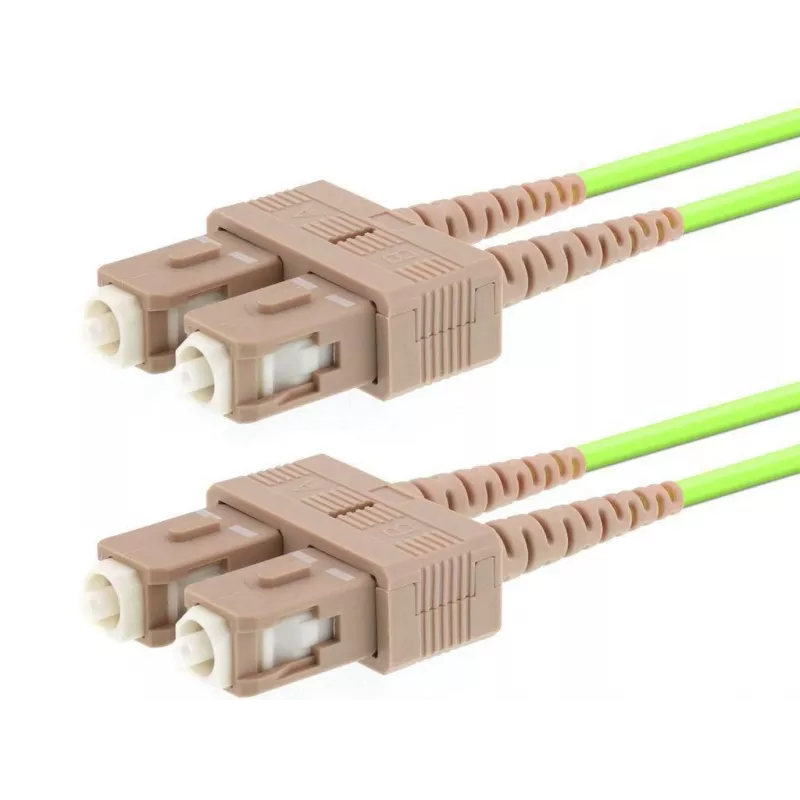

LOGON AL5SCSC03I/5I OM5 3 m SC–SC 50 µm täisdupleks kiudoptiline kaabel heleroheline

LOGON AL5SCSC03I/5I OM5 3 m SC–SC on 3-meetrine mitmemoodiline kiudoptiline patch-kaabel, millel on mõlemas otsas SC-pistikud ja 50 µm südamiku läbimõõt. Kaabel kasutab WideBand OM5 paindetundlikkust vähendavat mitmemoodikiudu, mis on optimeeritud lühilainejaotusega multipleksimise (SWDM) ja mitme lainepikkusega transiiverite jaoks. Heleroheline mantel tähistab OM5 spetsifikatsiooni ja komplekt on mõeldud täisdupleksseks andmeedastuseks andmekeskuste ja ettevõtete mitmemoodilistes võrkudes lühikestel kuni keskmistel vahemaadel.

Eelised

OM5 südamik tagab OM4-ga võrdväärse jõudluse laiemas spektriaknas (850–950 nm), võimaldades mitme lainepikkusega lahendusi suuremate andmeedastuskiiruste, näiteks 40/100/400 Gb/s, saavutamiseks SWDM-i abil. Paindetundlikkust vähendav konstruktsioon vähendab makro- ja mikropaindekadusid, võimaldades paigaldamist kitsastesse alustesse ja väikeste painderaadiustega. Standardsed SC-pistikud mõlemas otsas pakuvad lihtsat ja usaldusväärset liidest, mis ühildub tavaliste mitmemoodiliste transiiverite ja patch-paneelidega.

Sobib

• Lühi- kuni keskmise ulatusega ühendusteks andmekeskustes ja serveriruumides
• Kiirete mitmemoodiliste Etherneti (sh 100 Gb/s) ja InfiniBand ühenduste jaoks
• Mitme lainepikkusega/SWDM juurutusteks ja tulevikukindlateks uuendusteks
• Patch-ühendusteks lülitite, transiiverite ja optiliste jaotusraamide vahel

Peamised spetsifikatsioonid

• Kiu tüüp: WideBand OM5 mitmemoodiline (50 µm südamik)
• Pikkus: 3 m
• Pistik 1: SC isane
• Pistik 2: SC isane
• Edastus: täisdupleks mitmemoodiline
• Mantli värv: heleroheline (OM5 tuvastus)
• Paindetundlikkuse vähendamine: madal makro- ja mikropaindetundlikkus
• Optimeeritud lainepikkuste aken: 850–950 nm SWDM-rakenduste jaoks

Kasutusjuhend

Suunake kiudoptiline kaabel, vältides teravaid servi, ja järgige paigaldamisel soovitatud minimaalseid painderaadiusi. Sisestage SC-pistikud sobivatesse SC-portidesse, kuni need klõpsatusega kinnituvad; täisdupleksühenduste jaoks jälgige õiget suunda. Hoidke pistikute otsapinnad enne ühendamist puhtad ja kaitstud; aktiivseadmega ühendamisel kasutage kiu kontrollimise ja puhastamise protseduuri. Testige ühendust sobivate mitmemoodiliste testimisseadmetega või kasutage valideeritud transiivereid oodatava jõudluse kinnitamiseks.

Soovitused

Hoidke ja käsitsege kaablit vastavalt kiudoptika tavadele: vältige liigset tõmbejõudu, järgige painderaadiusi ja hoidke pistikud kasutamata olekus korgistatud. Mitme lainepikkusega või SWDM-süsteemide puhul kontrollige transiiverite ja kanalite ühilduvust OM5 kiu spetsifikatsioonidega ning teostage pärast paigaldamist otsast-otsani testimine.
