BlueOptics SFP5141FU5MKB InfiniBand fiiberoptiline kaabel 5 m MPO 4x LC

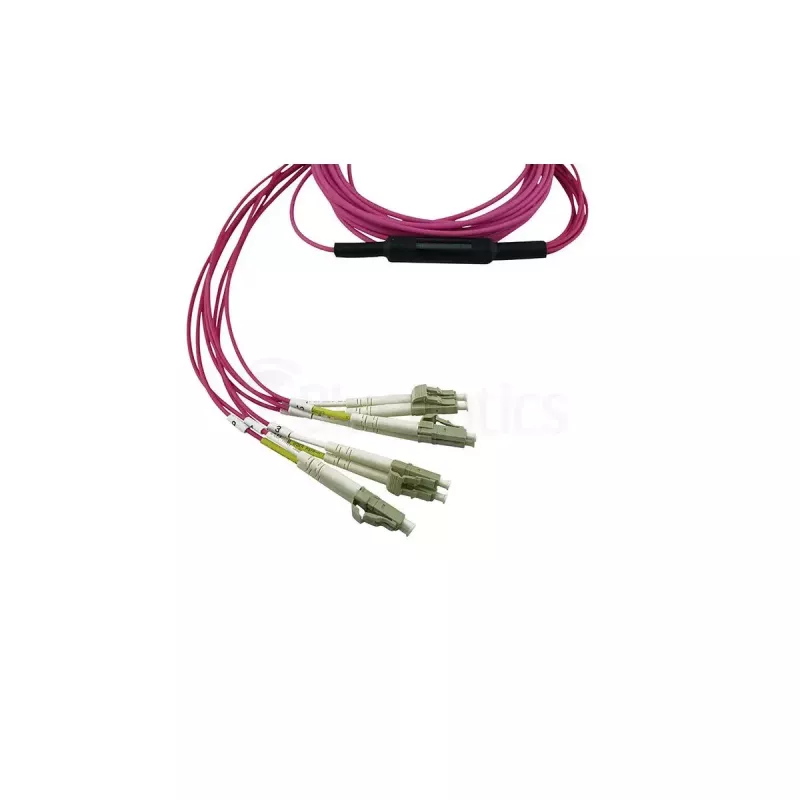

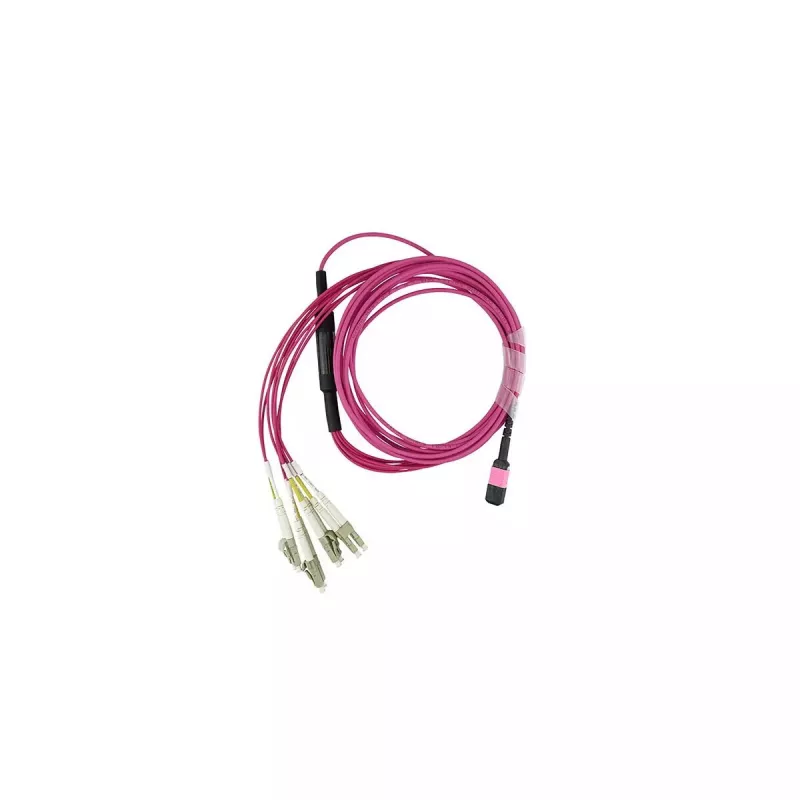

BlueOptics SFP5141FU5MKB InfiniBand fiiberoptiline kaabel on 5 m OM4 mitmemoodiline lahutuskaabel, mille ühes otsas on MPO-pistik ja teises otsas neli LC-duplekspistikut. See on mõeldud 50 µm südamikuga mitmemoodiliseks edastuseks lainepikkusel 850 nm, toetab täisduplekssidet neljal optilisel real ja on ette nähtud kiireks andmeedastuseks InfiniBand- ja seotud võrgukeskkondades. Kaablil on LSZH (Low Smoke Zero Halogen) mantel, 8 kiudu (pinout 1–4 ja 9–12 QSFP-kasutuseks) ning see on tehases testitud sisestuskadu ja peegelduskadu osas, et tagada ühtlane signaalikvaliteet.

Eelised

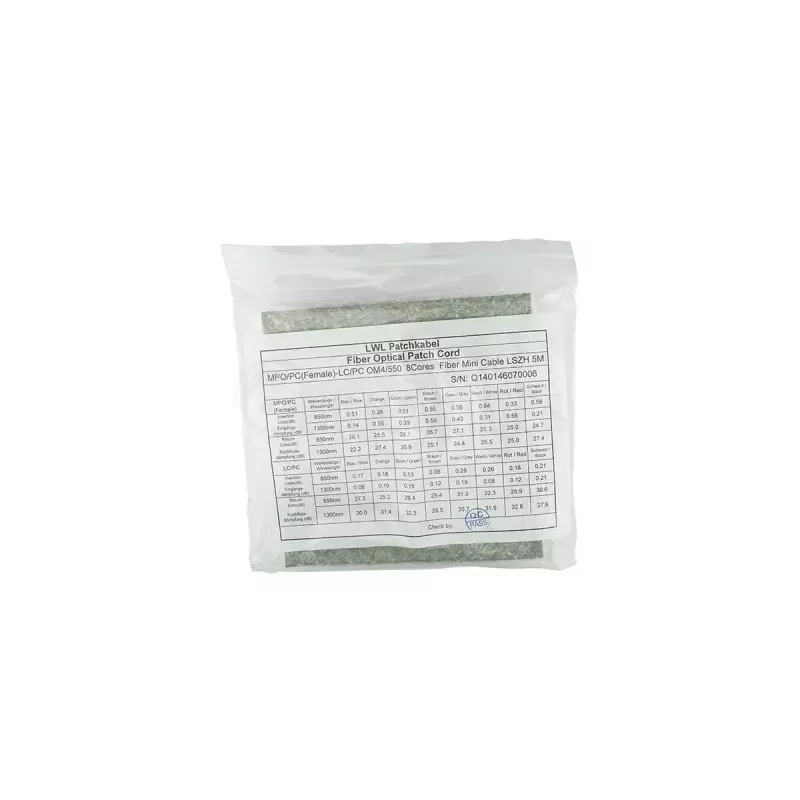

MPO–4x LC lahutuskonstruktsioon vähendab paigaldusaega, kuna ei ole vaja välisplissimist, ning lihtsustab ühenduvust MPO-kassettide, QSFP-moodulite ja LC-liideste vahel. OM4 mitmemoodilise kiu kasutamine tagab parema ribalaiuse ja väiksema sumbumise lühi- kuni keskmaa kiiretes ühendustes. LSZH-mantel minimeerib suitsu ja ohtlike gaaside eraldumist tulekahju korral, vastates levinud tööstuslikele ohutusstandarditele. Tehase testimine interferomeetria ja OTDR-iga ning mõõteprotokolli lisamine tagavad jälgitava optilise jõudluse.

Sobib

Peamised spetsifikatsioonid

Kasutamine

Paigaldage BlueOptics MPO–4x LC kaabel MPO-varustusega seadme või kasseti ja LC-portidega sihtseadme vahele, jälgides painderaadiust ja vältides teravaid käänamisi. Ühendage MPO-ots MPO-kasseti või QSFP-lahutusporti järgides õiget pinouti, seejärel ühendage iga LC-duplekspistik vastavatesse LC-pesadesse lülitites, transiiverites või ristühenduspaneelides. Välisplissimist ega poleerimist ei ole vaja; kontrollige ühenduvust ja optilist jõudlust kaasasoleva mõõteprotokolli või kohapealsete testimisseadmete abil, kui vaja.

Soovitused

Järgige tootja soovitatud minimaalset painderaadiust, hoidke pistikud enne ühendamist sobivate puhastusvahenditega puhtad ja kinnitage kaabel, et vältida pistikute pinget. Kasutage kaasasolevat katseprotokolli lingieelarvete kontrollimiseks paigalduse ajal ning järgige andmekeskuse kaablihaldustavasid signaali terviklikkuse säilitamiseks ja tulevaste muudatuste lihtsustamiseks.
