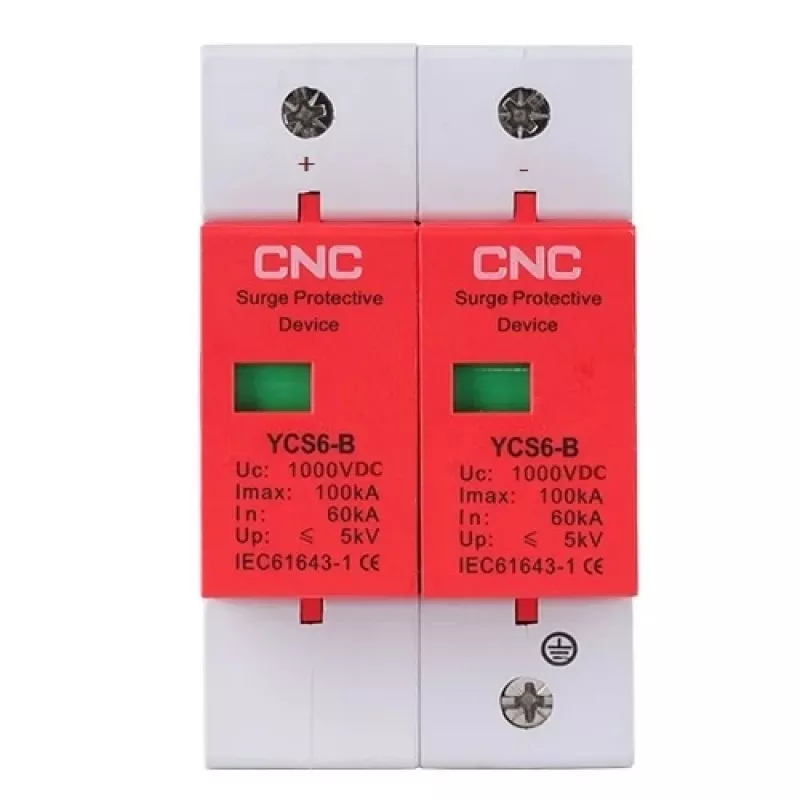

Liigpingekaitse HiSmart NV821730 2‑pooluseline 1000 V DC

HiSmart NV821730 on 2-pooluseline liigpingekaitse, mis on mõeldud 1000 V alalisvoolule ning kaitseb alalisvoolu toitesüsteeme, fotogalvaanilisi paneele ja tuuleenergeetika alalisvooluseadmeid lülitustoimingutest, induktsioonpiksest ja otsesest pikselöögist põhjustatud siirdeliigpingete eest. Seade vastab IEC 61643-1 ja CE standarditele ning on ette nähtud paigaldamiseks inverterite, stringikombinerite ja muude alalisvooluahelate alalisvoolupoolele, et vähendada seadmekahjustusi ja seisakuid.

Eelised

NV821730 pakub B-klassi kaitset, mille maksimaalne tühjendusvool on kuni 100 kA ja nominaalne tühjendusvool 60 kA, kiire reageerimisaeg alla 25 ns ja kaitsepinge tase ≤ 5 kV. See toetab pidevat tööpinget kuni 1000 V DC, on mõeldud laiale töötemperatuurivahemikule (–40 °C kuni +85 °C) ja on projekteeritud paigaldamiseks 35 mm DIN-liistule, ühendusjuhtmete ristlõikega 4–6 mm². Vastavus standarditele IEC 61643-1 ja CE tagab tõestatud ohutuse ja jõudluskriteeriumid.

Sobib

• Fotogalvaaniliste (PV) stringikombinerite kastid ja alalisvoolumassiivid
• Inverteri alalisvoolusisendi kaitse
• Tuuleenergeetika alalisvoolusüsteemid ja muud tööstuslikud alalisvoolupaigaldised
• Kommerts- ja eramu päikesepaneelide süsteemid

Peamised tehnilised andmed

• Poolused: 2
• Klass: B
• Maksimaalne pidev tööpinge (Uc): 1000 V DC
• Nominaalne tühjendusvool (In): 60 kA
• Maksimaalne tühjendusvool (Imax): 100 kA
• Kaitsepinge tase (Up): ≤ 5 kV
• Reageerimisaeg: < 25 ns
• Sagedus: 50/60 Hz
• Töötemperatuur: -40 °C kuni +85 °C
• Suhteline õhuniiskus (25 °C juures): < 95%
• Paigaldus: 35 mm DIN-liist
• Juhtme ristlõige: 4–6 mm²
• Mõõtmed: 54 x 90 x 67 mm
• Standardid: IEC 61643-1, CE
• Garantii: 24 kuud

Kasutamine

Paigaldage HiSmart NV821730 35 mm DIN-liistule PV- või alalisvoolupaigaldise alalisvooluosas, kaitstava seadme (näiteks stringikombineri või inverteri alalisvoolusisendi) lähedale. Ühendage kaks poolust vastavate positiivsete ja negatiivsete alalisvoolujuhtmetega, kasutades sobivaid 4–6 mm² juhtmeid ja tagage kindlad ühendused. Enne pinge alla lülitamist veenduge, et süsteemi pinge ei ületa 1000 V DC nimipinget. Paigaldamisel ja kasutuselevõtul järgige tootja juhiseid ja kohalikke elektrieeskirju.

Soovitused

Paigaldage liigpingekaitse alalisvooluallika ja jaotuspunktide juurde; vaadake ühendused ja seade pärast tugevaid liigpingesündmusi perioodiliselt üle. Vahetage kaitse välja, kui sellel on kahjustuste märke või pärast nominaalspetsifikatsioone ületavaid tühjendussündmusi.
