Liigpingekaitse HiSmart NV821709 3-pooluseline, 30–60 kA, 385 VAC

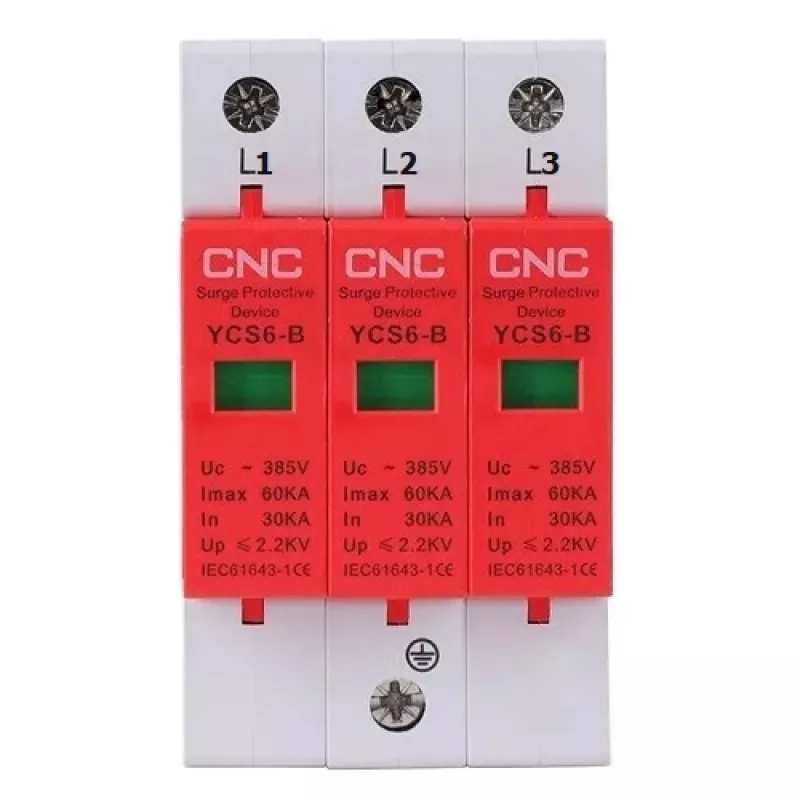

HiSmart NV821709 on 3-pooluseline liigpingekaitse, mis on ette nähtud 385 VAC jaoks ja kaitseb elektripaigaldisi ning ühendatud seadmeid siirdeliigpingete eest. Seade paigaldatakse 35 mm DIN-liistule hoone sisenevasse madalpinge jaotuskilpi, suunates liigpingeenergia maasse ning sobib TT-, IT-, TN-S-, TN-C- ja TN-C-S-süsteemidele. See vastab rahvusvahelistele standarditele, sealhulgas IEC 61643-1, ja omab CE-märgist.

Eelised

Seade pakub B-klassi kaitset nimilahendusvooluga 30 kA ja maksimaalse lahendusvooluga kuni 60 kA, tagades kiire reageerimisaja alla 25 ns. Maksimaalse pideva tööpingega 385 V AC ja kaitsepingetasemega ≤ 2,2 kV toetab see kolmefaasilist kaitset, võttes samas minimaalselt kilbiruumi (54 × 90 × 67 mm). Seade on ette nähtud laiale töötemperatuurivahemikule (-40 °C kuni +85 °C) ja aktsepteerib juhtmesoone ristlõikega kuni 6–10 mm².

Sobib

• Siseneva liini kaitseks elamute jaotuskilpides
• Kaitseks äri- ja kergetööstuslike kolmefaasiliste kilpide jaoks
• Süsteemidele, mis kasutavad TT-, IT-, TN-S-, TN-C- või TN-C-S-maanduskonfiguratsioone

Peamised spetsifikatsioonid

• Poolused: 3
• Klass: B
• Maksimaalne pidev tööpinge (Uc): 385 V AC
• Nimilahendusvool (In): 30 kA
• Maksimaalne lahendusvool (Imax): 60 kA
• Kaitsepingetase (Up): ≤ 2,2 kV
• Reageerimisaeg: < 25 ns
• Sagedus: 50/60 Hz
• Töötemperatuur: -40 °C kuni +85 °C
• Suhteline õhuniiskus (25 °C juures): < 95%
• Paigaldus: 35 mm DIN-liist
• Juhtme ristlõige: kuni 6–10 mm²
• Mõõtmed: 54 × 90 × 67 mm
• Standardid: IEC 61643-1, GB18802.1, GB50057, CE

Kasutamine

Paigaldage HiSmart NV821709 standardsele 35 mm DIN-liistule hoone peamisse madalpinge jaotuskilpi, ühendades kolm faasijuhti ja kaitsejuhi vastavalt kohalikele juhtmestikureeglitele ja kilbi skeemile. Veenduge, et seade oleks paigutatud siseneva liini asendisse esmase kaitse tagamiseks ja et ühendused oleksid pingutatud tootja soovitatud pöördemomendini. Enne paigaldise pingestamist kontrollige ühilduvust maandussüsteemiga (TT, IT, TN-S, TN-C või TN-C-S).

Soovitused

Kontrollige seadet perioodiliselt ja pärast teadaolevaid liigpinge sündmusi; vahetage seade välja, kui sisemised indikaatorid (olemasolul) näitavad, et see on kulunud. Säilitage jaotuskilbis selged märgistused ja järgige paigaldamisel ja maandamisel kehtivaid riiklikke elektrieeskirju.
