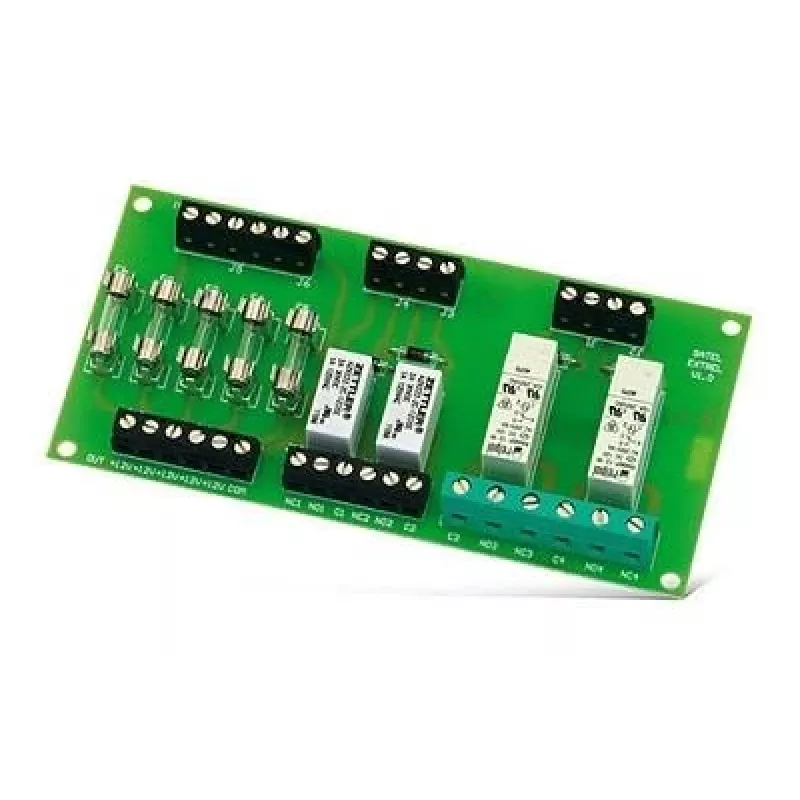

Liidesrelee Satel MP-1 roheline DC 12 V 106 g

SATEL MP-1 on kompaktne liidesreleemoodul madalpingeliste elektripaigaldiste ja valvesüsteemide jaoks. See sisaldab nelja elektromagnetilist releed, mida juhitakse 12 V alalispinge juhtsignaalidega, ja viit jada-sulavkaitset väljundahelatel ülekoormuskaitseks. Moodul võimaldab lülitada suuremat voolu nõudvaid koormusi ja on ühilduv juhtpaneelide ja moodulitega, mis pakuvad pinge- või avatud kollektori (OC) juhtväljundeid.

Eelised

MP-1 pakub isoleeritud releeväljundeid, et juhtida seadmeid, millel on suurem voolutarve kui tüüpilistel juhtpaneeli väljunditel. Sisseehitatud kaitsed kaitsevad ühendatud seadmeid ülekoormuste eest. Releed toetavad nii alalis- kui vahelduvvoolu koormusi määratud pinge- ja voolupiirides ning mooduli kompaktne vormitegur lihtsustab integreerimist valve- ja madalpingepaigaldistesse.

Sobiv kasutada

• Valvesüsteemi juhtpaneelide laiendamine väliste seadmete lülitamiseks
• Ukselinkide, sireenide või valgustusahelate juhtimine
• Madala vooluga juhtväljundite (sh OC-väljundite) ühendamine suuremat voolu nõudvate koormustega

Peamised tehnilised andmed

• Bränd: SATEL
• Mudel: MP-1
• Toite-/juhtpinge: 12 V DC (releemähised)
• Releed: 4 elektromagnetilist releed
• Väljundkaitse: 5 kaitset järjestikku väljunditega
• Voolutaluvus: R1, R2 kuni 4 A; R3, R4 kuni 8 A
• Lülituspinge: R1, R2 kuni 48 V AC/DC; R3, R4 kuni 400 V AC / 250 V DC
• Kaal: 106 g
• MPN: MP-1, EAN: 5905033334045

Kuidas kasutada

Ühendage 12 V alalisvoolu juhttoide mooduli mähise sisenditega ja juhtige juhitavad ahelad läbi sobivate releeväljundite. Kontrollige kaitsmete nimiväärtusi ja asendage kaitsmed ainult samaväärsete tüüpidega. Kui kasutate juhtpaneelide OC-väljundeid, veenduge, et paneel suudab pakkuda vajalikku juhtsignaali, või kasutage sobivat liidest. Järgige standardseid madalpinge juhtmestiku tavasid ja lülitage ahelad pingetuks enne ühenduste tegemist.

Soovitused

Kasutage MP-1 ühilduvate valvesüsteemi juhtpaneelide ja moodulitega (näiteks CA-5, CA-6, CA-10, CA-64, INTEGRA, VERSA, GSM-4, ETHM-2) ja veenduge, et OC-väljundid ei ületa nende nimivoolu; tüüpiline OC-väljundi võimsus on umbes 50 mA. Ärge ületage iga releekanali määratud pinge- ja voolupiire.
