Liidesekaart Lanberg PCE-US3-004

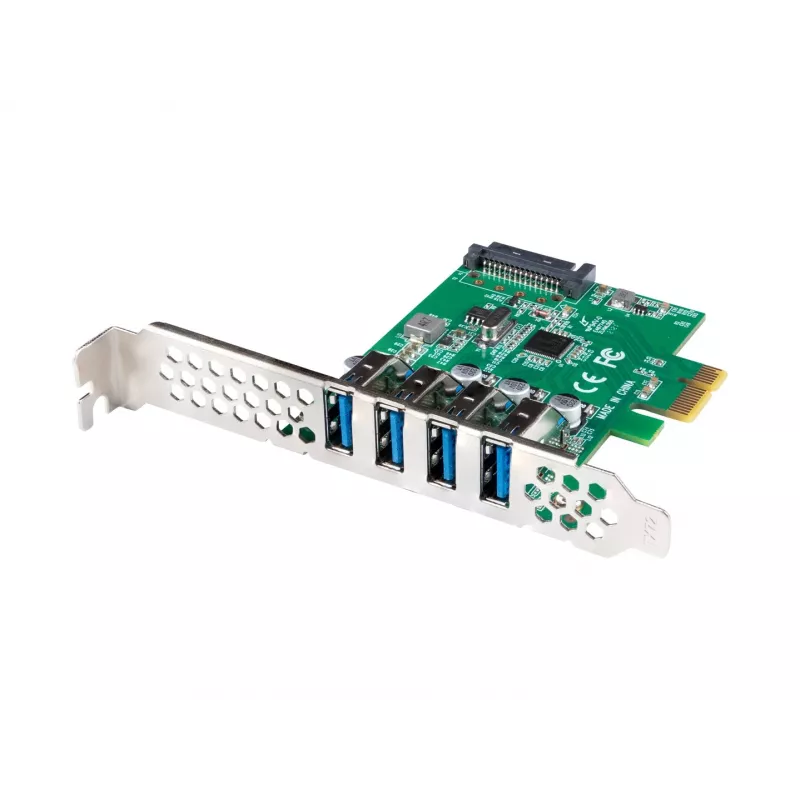

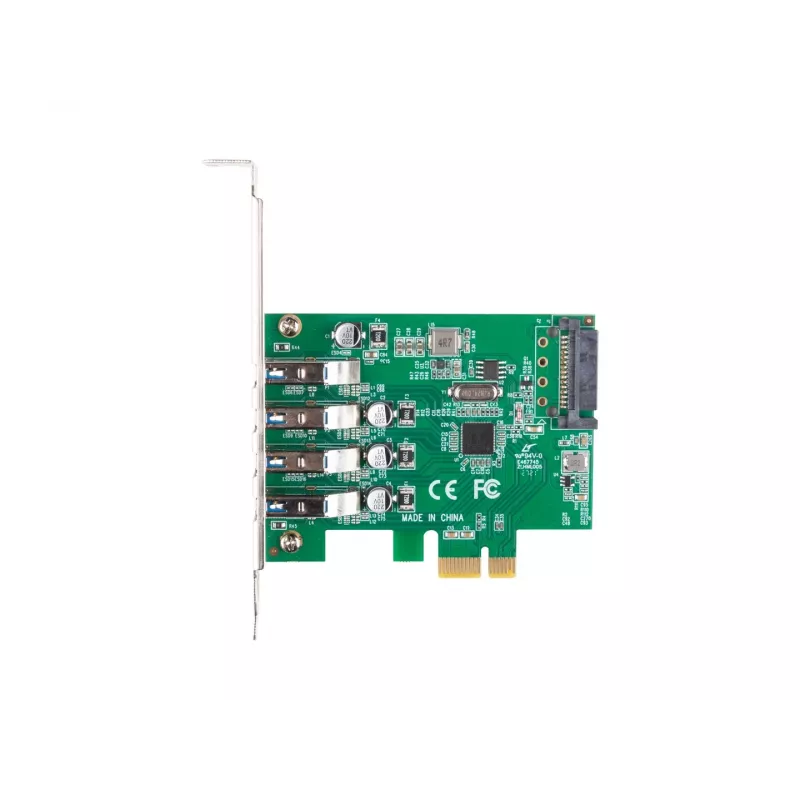

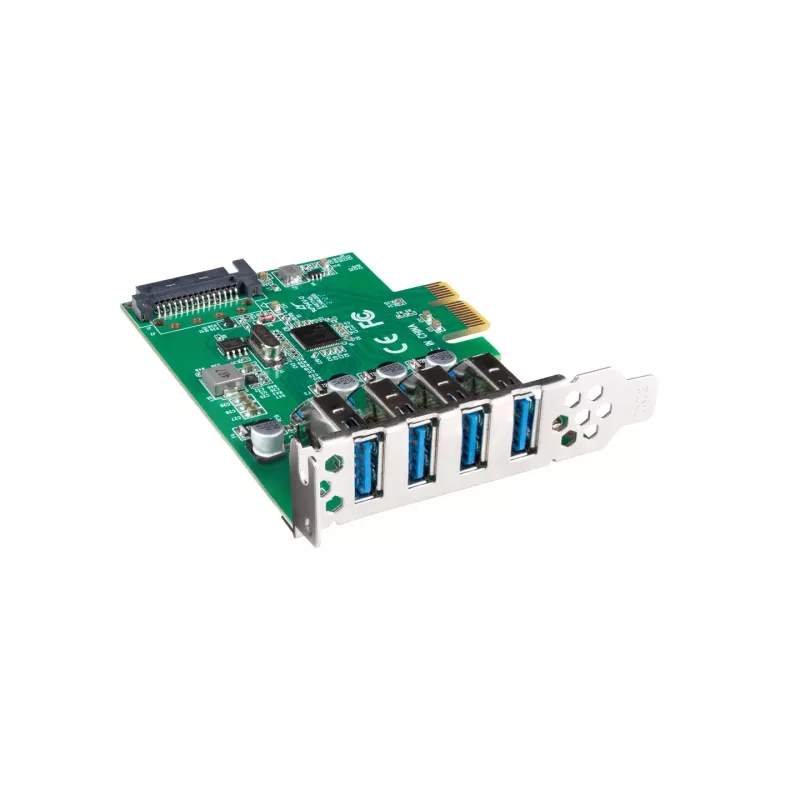

Lanberg PCE-US3-004 on sisemine PCIe x1 liidesekaart, mis lisab lauaarvutile neli USB 3.1 Gen 1 (USB 3.2 Gen 1) allavooluporti. See kasutab Renesas NEC uPD720201 kiibistikku, pakub andmeedastuskiirust kuni 5 Gbit/s ja vajab stabiilseks väliseks toiteks SATA 15-kontaktilist toiteühendust. Kaardiga on kaasas madalprofiiliga kronstein ja see toetab Windowsi kaasaegsetes versioonides ühenda-ja-kasuta toimimist.

Eelised

Kaart pakub USB 3.1 Gen 1 kiirusi (kuni 5 Gbit/s), jäädes samas tagasiühilduvaks USB 3.0, 2.0 ja 1.1-ga, võimaldades kiiret failiedastust ja ühilduvust paljude USB-seadmetega. Selle Renesas NEC kiibistik tagab stabiilse USB-hostkontrolleri jõudluse ning väline SATA toitepistik varustab mitut ühendatud seadet usaldusväärse toitega. Kaasasolev madalprofiiliga kronstein võimaldab paigaldamist väikeseformaadilistesse korpustesse.

Sobilik

• Lauaarvuti täiendamiseks mitme kiire USB-pordi lisamisega
• Väliste salvestusseadmete (nt SSD-d ja HDD-d) ühendamiseks kiiremaks edastuseks
• Lisaks USB-portide pakkumiseks välisseadmetele (klaviatuurid, hiired, veebikaamerad ilma toitepiiranguteta)

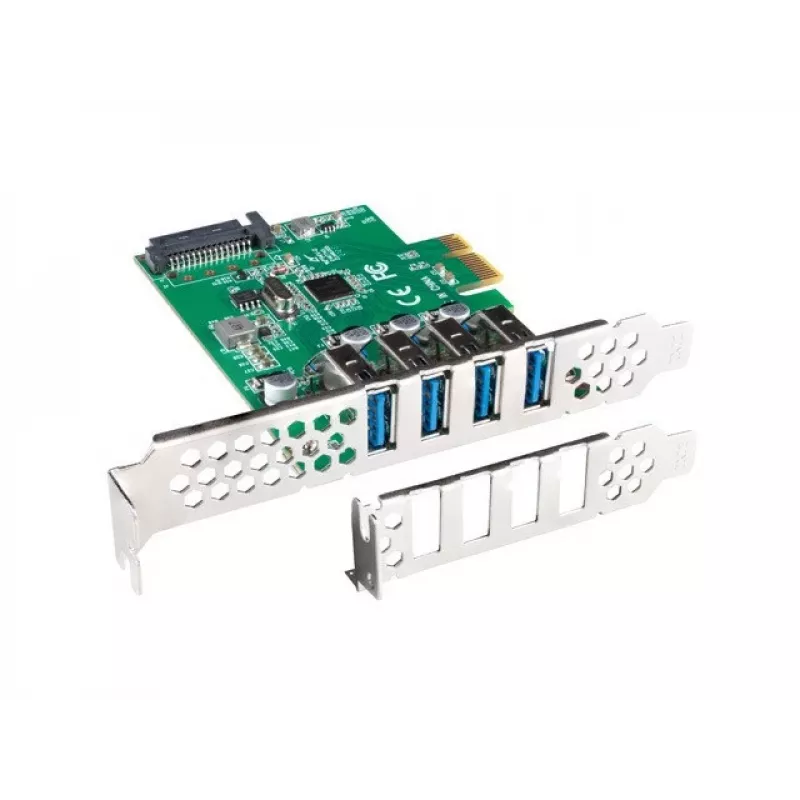

• Paigaldamiseks väikeseformaadilistesse korpustesse tänu madalprofiiliga kronsteinile

Peamised spetsifikatsioonid

• Hostiliides: PCI Express x1
• Allavoolu pordid: 4 × USB 3.1 Gen 1 (USB 3.2 Gen 1) emane
• Kiibistik: Renesas NEC uPD720201
• Andmeedastuskiirus: kuni 5 Gbit/s
• Toide: nõutav väline SATA 15-kontaktiline pistik
• Ühilduvus: tagasiühilduv USB 3.0, 2.0 ja 1.1-ga
• Mõõtmed: 85 × 68 × 19 mm
• Töötemperatuur: 0–50 °C; Hoiustamistemperatuur: 0–80 °C
• Suhteline õhuniiskus: 10%–90% (mittekondenseeruv)

Kasutamine

Paigaldage kaart emaplaadil vabasse PCIe x1 pessa, kinnitage vastavalt vajadusele madalprofiiliga või standardkronstein ning ühendage SATA 15-kontaktiline toitekaabel arvuti toiteplokist kaardiga. Pärast kaardi kinnitamist korpusesse lülitage arvuti sisse ja laske opsüsteemil Windows 8 või uuemal versioonil draiverid automaatselt tuvastada ja installida; vanematel toetatud Windowsi versioonidel installige vajadusel draiverid. Ühendage USB-seadmed koheseks kasutamiseks tagumistesse USB-portidesse.

Soovitused

Mitme või palju toidet tarbiva USB-seadme ühendamisel kasutage stabiilse töö tagamiseks SATA toiteühendust. Optimaalse edastuskiiruse saavutamiseks ühendage USB 3.1 Gen 1 seadmed lühikeste kvaliteetsete USB 3.x kaablitega ja paigaldage kaart PCIe x1 või suuremasse pessa, et tagada täis ribalaius.
