Liidesekaart DeLOCK 95246 sisemine paralleel- ja jadaport

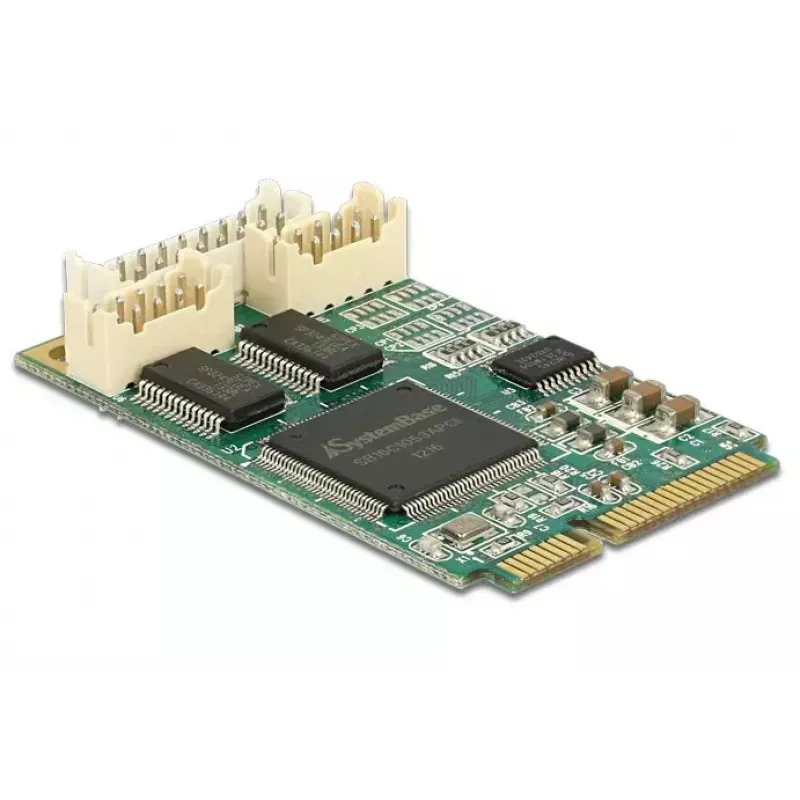

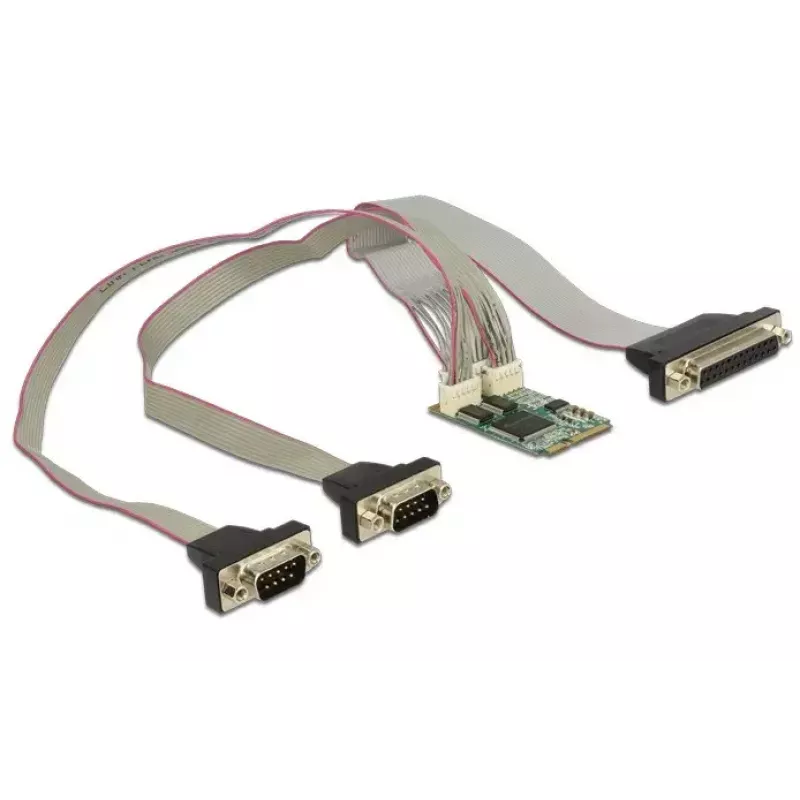

DeLOCK 95246 MiniPCIe adapter laiendab süsteemi kahe täiendava jadapordi ja ühe paralleelpordiga, mis on juurdepääsetavad pesa kronsteini kaudu. See pakub moodulil sisemisi 2 x 10-kontaktilisi päiseid jadapordi jaoks ja 18-kontaktilist päist paralleelpordi jaoks ning võimaldab kas standard- või madalaprofiililist pesa kronsteini ühenduste väljaviimiseks. Kaart põhineb Systembase SB16C1053 kiibistikul, järgib MiniPCIe täissuuruses vormitegurit ja PCI Express 2.0 liidest ning toetab andmeedastuskiirusi kuni 921,6 Kb/s, ühildudes 16C550 UART seadmetega.

Eelised

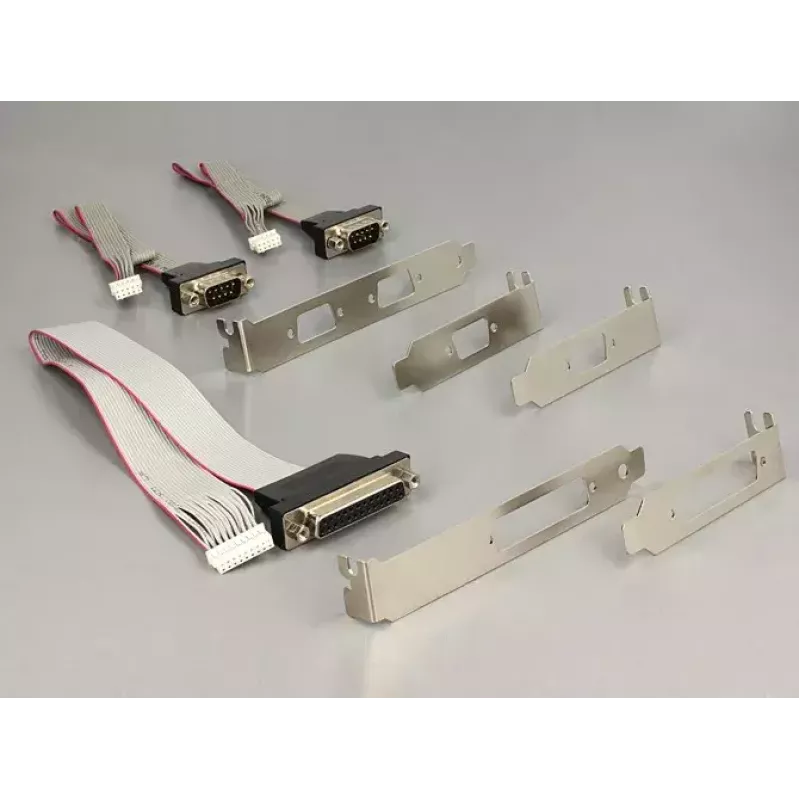

See sisemine liidesekaart lisab pärand-paralleel- ja jadaühenduvuse süsteemidele, millel on Mini PCI Express pesa, võimaldades printerite, skannerite, modemite ja muude RS-232 või paralleelvälisseadmete ühendamist. Komplekt sisaldab kontaktpäiseid moodulil ning valikut standard- või madalaprofiililistest pesa kronsteinidest, mis võimaldab paindlikku paigaldust erinevatesse korpustesse. Toetatud andmeedastuskiirus ja 16C550 UART ühilduvus tagavad usaldusväärse side paljude seadmetega.

Sobiv (ülesanded / kasutusjuhud)

Peamised spetsifikatsioonid

Kuidas kasutada

Paigaldage DeLOCK 95246 kaart vabasse Mini PCI Express täissuuruses pessa vastuvõtvas süsteemis vastavalt süsteemi juhendile ja kinnitage valitud pesa kronstein (standard- või madalaprofiililine) korpuse külge. Juhtige sisemised päisekaablid moodulilt kronsteini pistikutesse, kui vaja, seejärel keerake kinni väliskaablite (DB9 või paralleel) kruvimutrid, et tagada kindel ühendus. Pärast riistvara paigaldamist käivitage süsteem ja installige vajalikud draiverid, et operatsioonisüsteem tuvastaks jada- ja paralleelpordid.

Soovitused

Veenduge, et vastuvõttev süsteem toetab Mini PCIe täissuuruses kaarte ja et SB16C1053 kiibistiku või üldiste 16C550-ühilduvate UART draiverite draiverid on teie operatsioonisüsteemi jaoks saadaval. Kasutage pikkade jadaühenduste jaoks varjestatud kaableid ja kinnitage DB9 pistikud kaasasolevate kruvimutritega, et vältida juhuslikku lahtiühendamist.
