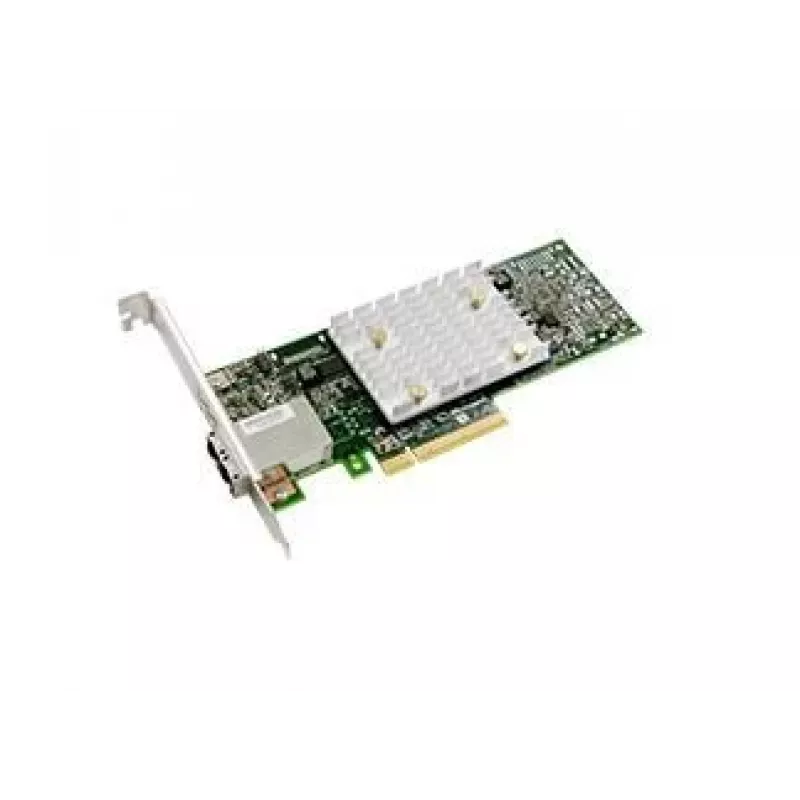

Liidesekaart Adaptec HBA 1100-8e

Adaptec HBA 1100-8e on madala profiiliga PCIe liidesekaart, mis on loodud ettevõtte salvestuskeskkondade jaoks. HBA 1100 seeria põhineb PM8222 SmartIOC 2100 SAS/SATA kontrolleril ning pakub stabiilset lahendust nõudlikele töökoormustele ja toetab kuni Mini-SAS HD ühendusi. Kaart on kompaktne (167 mm × 64 mm) ja kõrge töökindlusega, mille MTBF on 1 380 000 tundi.

Eelised

HBA 1100-8e pakub paremat energiatõhusust – üle 40% energiasäästu võrreldes eelmiste põlvkondadega – ning laia ökosüsteemi ühilduvust Microsemi/Adaptec HBA, RAID ja laiendilahendustega. See toetab SMR- ja tavalisi kõvakettaid, uusimaid SAS- ja SATA-SSD-sid ning on optimeeritud tarkvarapõhistele salvestusplatvormidele. SmartPQI draiveritega, mis on häälestatud madala latentsusega SSD-dele, suudab see saavutada PCIe Gen3 hostidega väga kõrge koond-IOPS-i.

Sobib

• Rack- ja tornserveritele, mis vajavad kompaktseid madala profiiliga salvestusadaptereid
• Sooja ja külma salvestussüsteemidele, mis kasutavad SMR-kõvakettaid
• Tarkvarapõhistele salvestuslahendustele (Microsoft Storage Spaces Direct, VMware vSAN, OpenStack Swift/Ceph)
• Suure jõudlusega SSD-rakendustele, kus on vaja madalat latentsust ja suurt IOPS-i

Peamised tehnilised andmed

• Mudel: Adaptec HBA 1100-8e (MPN 2293300-R, EAN 0760884157763)
• Hostiliides: PCIe (Gen3 ühilduv)
• Väljundliides: Mini-SAS HD
• Pordid: 8 välist/sisemist porti konfiguratsioon (mudeli järelliide -8e tähistab 8 välist porti)
• Toetatud seadmed: SAS/SATA kõvakettad (sh SMR koos ZAC/ZBC toega), SAS/SATA SSD-d
• Jõudlus: kuni PCIe Gen3 ribalaius (6,6 Gbps rea kohta koondpotentsiaal); HBA 1100 seeria adapterid võivad ulatuda kuni ~1,5–1,7M IOPS-ni sõltuvalt mudelist ja konfiguratsioonist
• Vormitegur: madala profiiliga kaart, 167 mm × 64 mm
• Töökindlus: MTBF 1 380 000 tundi
• Sertifikaadid: CE, FCC, UL (vastavalt olemasolule)

Kasutamine

Paigaldage HBA 1100-8e ühilduva serverikorpuse vabasse PCIe pessa, kinnitage madala profiiliga kronstein ja ühendage salvestusseadmed Mini-SAS HD kaablitega kaardil olevate portide või välise salvestuse tagapaneeli külge. Installige tarnija poolt pakutavad SmartPQI draiverid oma hosti opsüsteemile, et võimaldada täielik funktsionaalsus ja jõudluse optimeerimine. Seadistage OS või tarkvarapõhine salvestuskiht (nt Storage Spaces Direct või vSAN) ühendatud seadmete tuvastamiseks ja rakendage SMR-draivide jaoks vajalikud ZAC/ZBC seaded.

Soovitused

Parimate tulemuste saamiseks kasutage HBA 1100-8e koos uusimate SmartPQI draiveritega ja tagage püsivara ühilduvus ühendatud draivide ja laiendajate vahel. Valige 24-pordiline variant maksimaalse sisemise ühenduvuse ja madalaima latentsuse tagamiseks tihedates SSD-konfiguratsioonides; 8-pordiline kaart on sobilik enamiku rack-serverite disainide ja väliste salvestuskorjuste jaoks. Enne kasutuselevõttu kontrollige kaabeldust ja pistikute tüüpe (Mini-SAS HD).
