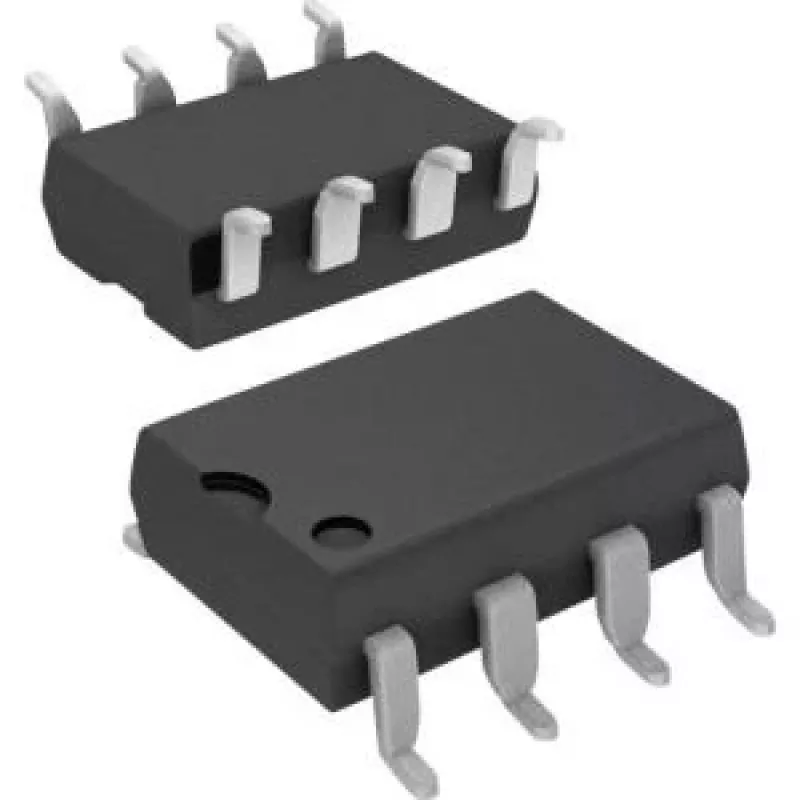

Liidese transiiveri mikroskeem Texas Instruments ISO1050DUBR, CAN 1/1, SOP-8 korpuses

Texas Instrumentsi ISO1050DUBR on liidese transiiveri mikroskeem, mis on loodud pakkuma CAN füüsilise kihi ühenduvust kontrolleri ja CAN siini vahel. SOP-8 korpuses seade rakendab ühte saate- ja vastuvõtukanalit (CAN 1/1) ning pakub vajalikke signaalitõlke- ja kaitsefunktsioone trükkplaadil integreerimiseks auto- ja tööstuslike juhtimissüsteemide jaoks. See on mõeldud rakendustele, mis nõuavad usaldusväärset diferentsiaalsignalisatsiooni ja standardset CAN siini sidet füüsilisel kihil.

Eelised

ISO1050DUBR integreerib ühe kanaliga CAN transiiveri koos tööstusstandarditele vastavate füüsiliste liidestega kompaktses SOP-8 korpuses, lihtsustades trükkplaadi paigutust ja võimaldades CAN esiosa skeemide lihtsat asendamist või uuendamist. Seade toetab diferentsiaalset CAN signalisatsiooni ja pakub oodatavaid elektrilisi omadusi ohutuks ja stabiilseks andmevahetuseks mikrokontrolleri ja siini vahel. Selle ühe kanaliga disain vähendab komponentide arvu, kui on vaja ainult ühte CAN sõlme, aidates optimeerida trükkplaadi pinda ja materjalide loendi keerukust.

Peamised spetsifikatsioonid

• Topoloogia: üks CAN saate- ja vastuvõtukanal (1 TX / 1 RX)
• Korpus: SOP-8 pindmontaažikorpus
• Funktsioon: füüsilise kihi CAN transiiver diferentsiaalse siiniside jaoks
• Rakenduskeskkond: auto- ja tööstuslikud CAN võrgud
• Plaadil integreerimine: sobib trükkplaadile monteeritavaks transiiveriks kontrolleri ja CAN siini vahel

Kasutamine

Integreerige SOP-8 transiiver trükkplaadile koos vajalike CAN siini lõpetus- ja filtreerimiskomponentidega, nagu sihtvõrk nõuab. Ühendage TX ja RX viigud CAN kontrolleri või mikrokontrolleri CAN välisseadmega vastavalt seadme andmelehele ja suunake CAN_H ja CAN_L signaalid siinile soovitatud paigutustavade kohaselt. Veenduge, et toite lahtisidestus ja vajalik kaitse või ühisrežiimi filtreerimine on rakendatud, et täita süsteemi EMC ja töökindluse eesmärke.
