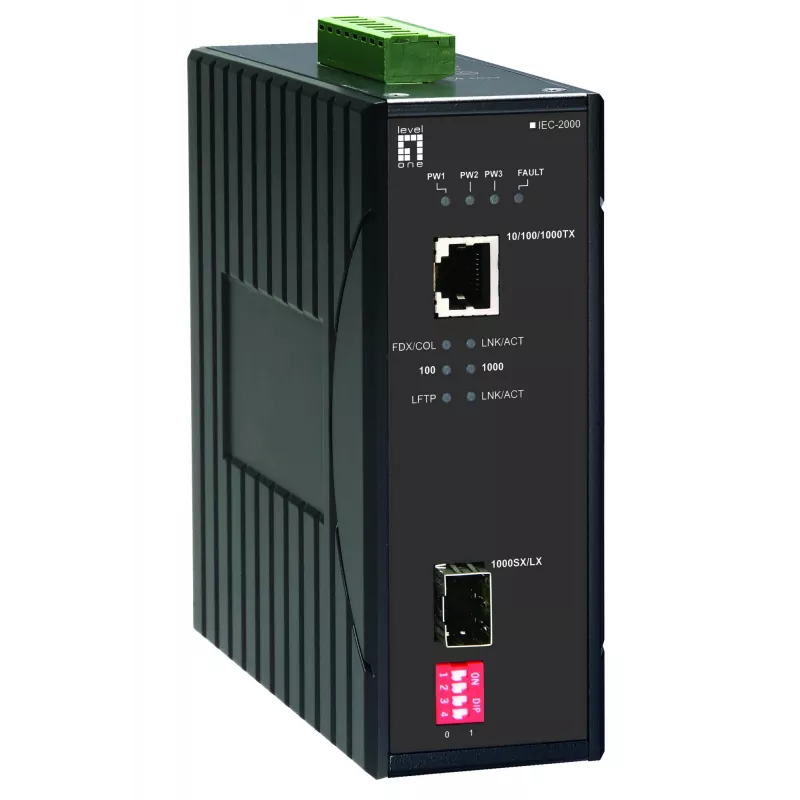

LevelOne RJ45-SFP Gigabit Industrial Media Converter, -40 °C kuni 75 °C

LevelOne IEC-2000 Gigabit Industrial Media Converter muundab vasest RJ45 Etherneti ühenduse SFP fiiberliideseks vastupidavas IP30 alumiiniumkorpuses, mis on mõeldud DIN-liistule kinnitamiseks. See toetab 10/100/1000 Mbps Etherneti RJ45 poolel ja 1000Base-SX/LX läbi SFP pesa, töötab laias tööstuslikus temperatuurivahemikus (-40 °C kuni 75 °C) ning pakub nähtavaid LED-indikaatoreid ühenduse, aktiivsuse, toite ja oleku jaoks. Loodud transpordi ja muude karmide keskkondade jaoks, sisaldab seade Link Fault Pass Through funktsiooni ja seadistatavat releed rikete tuvastamiseks, et teavitada kaugsüsteeme toite- või pordiühenduse tõrgetest.

Eelised

IEC-2000 pakub tööstusliku kvaliteediga töökindlust alumiiniumkorpuse tõhusa soojuse hajutamise ja IP30 kaitseastmega. See toetab kuumühendatavaid SFP mooduleid sobiva fiibertransiiveri valimiseks ning tagab täieliku juhtme kiirusel edastamise gigabiti kiirustel. Sisseehitatud funktsioonid nagu Link Fault Pass Through, DIP-lülititega seadistatav häire- ja ühenduse seaded ning releeväljund toite-/porditõrgete jaoks muudavad kaugseire ja integreerimise olemasolevatesse juhtimissüsteemidesse lihtsaks. Seade on testitud laiendatud funktsionaalseks tööks äärmuslikel temperatuuridel ja vastab NEMA TS1/TS2 ning IEC61000-6-2 häirekindluse standarditele, mis on asjakohased transpordi- ja tööstuspaigaldistes.

Sobib (ülesanded / kasutusjuhud)

• Võrguühenduste pikendamine vase ja fiibri vahel tööstusvõrkudes
• Liikluskorraldus- ja transpordisüsteemid, mis nõuavad NEMA TS1/TS2 vastavust
• Valve- ja turvakaamerate edastus üle fiibri
• Kriitiline taristu ja kommunaalteenused karmides välis- või tööstuskeskkondades

Peamised spetsifikatsioonid

• Mudel: LevelOne IEC-2000
• Liidesed: 1 × RJ45 (10/100/1000 Mbps), 1 × SFP pesa (1000Base-SX/LX mooduli kaudu)
• Maksimaalne andmeedastuskiirus: 1000 Mbit/s
• Töötemperatuur: -40 °C kuni 75 °C (testitud funktsionaalsena temperatuuridel -40 °C kuni 85 °C)
• Sisendtoide: 12–48 V (DC), maksimaalne voolutarve 7,68 W
• Korpus: IP30 alumiiniumkorpus, DIN-liistule kinnitatav
• Indikaatorid: LEDid aktiivsuse, ühenduse, toite ja oleku jaoks
• Lisafunktsioonid: Link Fault Pass Through, releehäire toite-/pordiühenduse tõrgete korral, DIP-lülitite seadistus, Auto-MDI/MDIX, automaatne läbirääkimine
• MTBF: 665 760 tundi

Kasutamine

Kinnitage IEC-2000 standardsele DIN-liistule ja ühendage alalisvoolu toiteallikas määratud 12–48 V vahemikus. Sisestage ühilduv SFP transiiver SFP pesasse, kui on vaja fiiberühendust, ja ühendage vask Etherneti seade RJ45 porti. Kontrollige esipaneeli LEDide abil toite- ja ühenduse olekut. Seadistage DIP-lülitite abil Link Fault Pass Through, kiirus/dupleks ja häirekäitumine. Kui on vaja häireväljundit, ühendage releekontaktid seire- või juhtimisseadmega, et saada hoiatusi toitekatkestuse või ühenduse katkemise kohta.

Soovitused

Paigaldage muundur ventileeritavatesse korpustesse ja vältige otsest kokkupuudet veega; valige SFP moodulid, mis vastavad teie fiibri tüübile ja kauguse nõuetele. Kontrollige regulaarselt LED-indikaatoreid ja relee juhtmestikku hoolduskontrollide ajal, et tagada usaldusväärne kaugseire häireteadete saatmine.
