LevelOne RJ45-SC kiire Ethernet meediumimuundur, mitmerežiimiline kiud, 1310 nm, 2 km

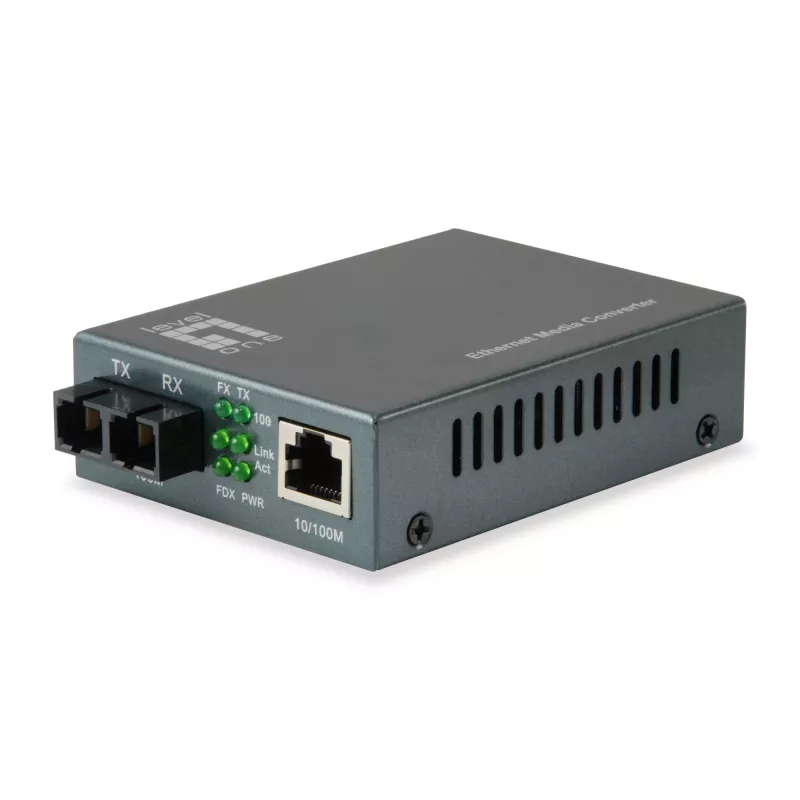

LevelOne meediumimuundur RJ45-SC FVT-1101 muundab võrgusignaale vasest Etherneti ja mitmerežiimiliste fiiberoptiliste linkide vahel. See pakub 10/100Base-TX RJ-45 porti automaatse läbirääkimisega 10Base-T ja 100Base-TX jaoks ning 100Base-FX SC fiiberporti. Mitmerežiimilises konfiguratsioonis toetab muundur kuni 2 km fiibriühendusi ja seda saab kasutada eraldiseisva seadmena või paigaldada sisestatava moodulina CHV-2000 19" muunduri šassiisse.

Eelised

Muundur toetab nii täisdupleks- kui poolduplekstööd, automaatset kiiruse tuvastamist ja ühekiulist SC-liidest lihtsaks integreerimiseks olemasolevasse infrastruktuuri. Kompaktne disain ja ühilduvus CHV-2000 šassiiga võimaldavad paindlikku paigutust hajusates või tsentraliseeritud kaabelduskappides. CE-sertifikaat ja lihtsad toitenõuded (5 V / 1 A) muudavad selle sobivaks tavaliste võrgupaigaldiste jaoks.

Sobib

• Kiire Etherneti ühenduste pikendamiseks mitmerežiimilise kiu kaudu kuni 2000 m
• Vaskpõhiste kommutaatorite või ruuterite ühendamiseks fiibermagistraaliga
• Paigaldusteks, mis vajavad kompaktset eraldiseisvat muundurit või sisestatavat moodulit 19" šassii jaoks

Peamised tehnilised andmed

• Maksimaalne andmeedastuskiirus: 100 Mbit/s
• Ethernet LAN (RJ-45) pordid: 1 (10/100Base-TX, automaatse tuvastusega)
• Fiiberpordid: 1 (100Base-FX, SC-pistik, mitmerežiim)
• Maksimaalne ülekandekaugus: 2000 m

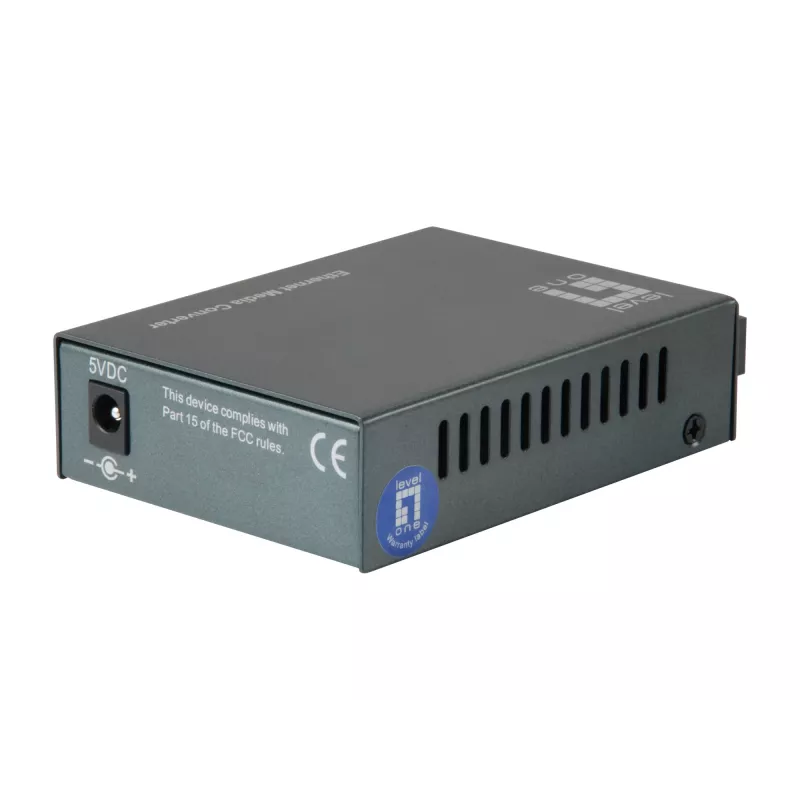

• Toitesisend: 5 V, 1 A
• Toote värv: must
• Sertifikaadid: CE

Kasutusjuhend

Ühendage RJ-45 port kommutaatori, ruuteri või Ethernet-seadmega, kasutades Cat5e/6 kaablit, ja ühendage SC-fiiberport mitmerežiimilise fiiberlingiga. Veenduge, et muundur saab toidet ühilduva 5 V/1 A adapteri kaudu. Mitme seadme paigaldamisel sisestage moodulid CHV-2000 šassiisse ja kinnitage need vastavalt šassii juhendile. Seade läbiräägib automaatselt kiiruse ja dupleksseaded ühendatud Ethernet-seadmetega.

Soovitused

Usaldusväärseks tööks kasutage mitmerežiimilist kiudu, mis on hinnatud vajaliku kauguse jaoks, kontrollige SC-ühenduste puhtust ja asetage muundur ventileeritavasse tolmuvabasse keskkonda. Paaritamisel teiste meediumimuundurite või transiiveritega sobitage lainepikkus ja kiutüüp, et vältida ühendusprobleeme.
