LevelOne 1.25Gbps mitmemoodiline SFP transiiver, 2 km, 1310 nm

LevelOne SFP-3111 on mitmemoodiline SFP transiiver, mis on mõeldud Gigabit Etherneti ja kiudvõrgu linkide jaoks. See toetab kahesuunalist andmeedastuskiirust kuni 1,25 Gbps üle ühe duplekskiud südamiku ning on ette nähtud kasutamiseks 50/62,5 μm mitmemoodilise kiuga, pakkudes leviala kuni 2 km. Moodul kasutab 1310 nm FP LD valgusallikat, sellel on dupleks LC konnektor ja see töötab ühe +3,3 V toiteallikaga. See on ehitatud vastama asjakohastele IEEE ja ANSI spetsifikatsioonidele ning vastab EN 60825-1 laserohutuse nõuetele.

Eelised

Transiiver pakub kompaktset SFP vormitegurit, mis võimaldab paindlikku paigaldamist ühilduvatesse kommutaatoritesse ja ruuteritesse ilma täiendava konfiguratsioonita. See pakub standardseid elektrilisi ja optilisi liideseid lihtsaks integreerimiseks, madalat voolutarvet 3,3 V juures ning vastavust tööstuskokkulepetele (MSA) ja ohutusstandarditele. Selle disain toetab usaldusväärseid Gigabit Etherneti linke mitmemoodilise kiu kaudu kuni 2 km ulatuses.

Sobib

• Gigabit Etherneti üleslingid ja ühendused ülikooli- või ettevõttevõrkudes
• Lühimaa kiudühendused andmekeskustes ja juhtmekappides
• Kiukanali rakendused ja seadmed, mis vajavad MSA-ühilduvaid SFP mooduleid

Peamised spetsifikatsioonid

• Lainepikkus: 1310 nm
• Optiline allikas: FP laserdiood
• Maksimaalne andmeedastuskiirus: 1,25 Gbps (NRZ)
• Kiutüüp: mitmemoodiline (50/62,5 μm)
• Maksimaalne leviala: kuni 2 km

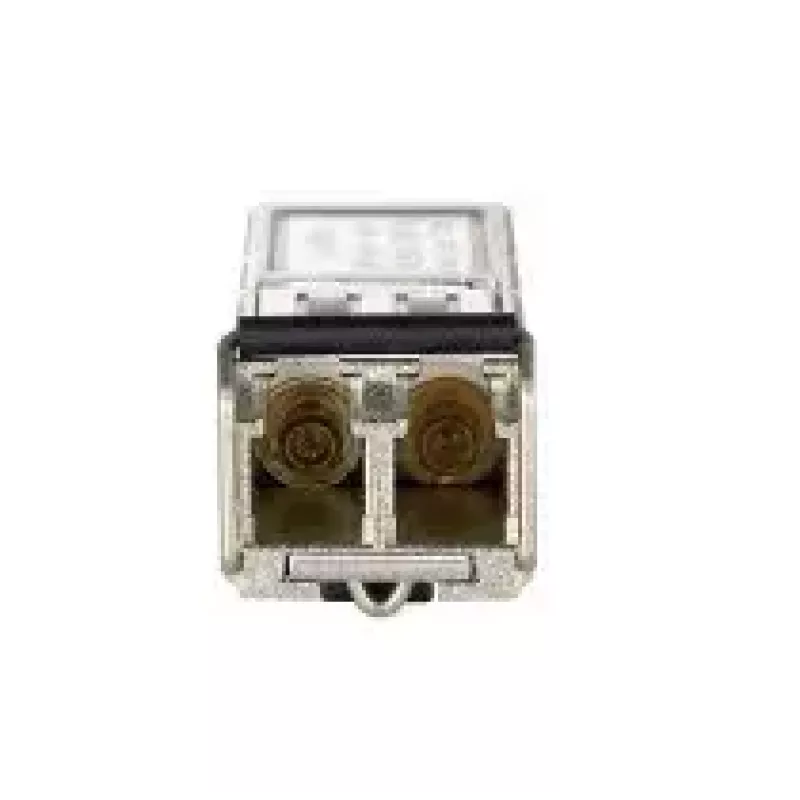

• Konnektor: dupleks LC
• Toiteallikas: +3,3 V
• Vormitegur: SFP (väike vormiteguriga ühendatav)
• Standardid: IEEE 802.3z ühilduv
• Ohutus: kavandatud vastama EN 60825-1 (klass 1 laser)

Kuidas kasutada

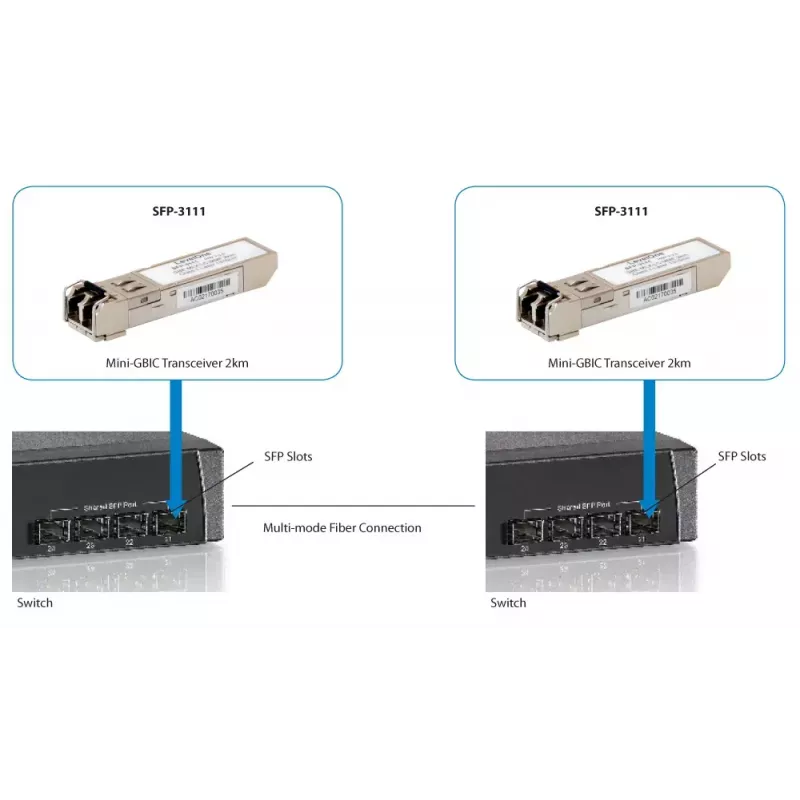

Sisestage SFP transiiver ühilduvasse SFP pessa kommutaatoril, ruuteril või meedia konverteril, kuni see lukustub, seejärel ühendage dupleks LC mitmemoodilised kiukaablid (50/62,5 μm) mooduliga. Veenduge, et ühendatud seade on toitega ja konfigureeritud Gigabit Etherneti tööks kiirusel 1,25 Gbps nii nagu vaja; moodul ise ei vaja täiendavat tarkvara. Jälgige õiget kiu käsitsemist ja konnektori puhtust, et säilitada lingi kvaliteet.

Soovitused

Kasutage seda moodulit määratud südamiku suurusega mitmemoodilise kiuga ja hoidke lingi vahemaad 2 km piiri sees. Puhastage LC konnektorid enne sisestamist, vältige kiukaablite liigset painutamist ja kontrollige mooduli ühilduvust teie võrguseadme SFP pesa ja toetatud standarditega.
