Legrand CS102 sisemine Ethernet 1000 Mbit/s juhtmega ühenduvus

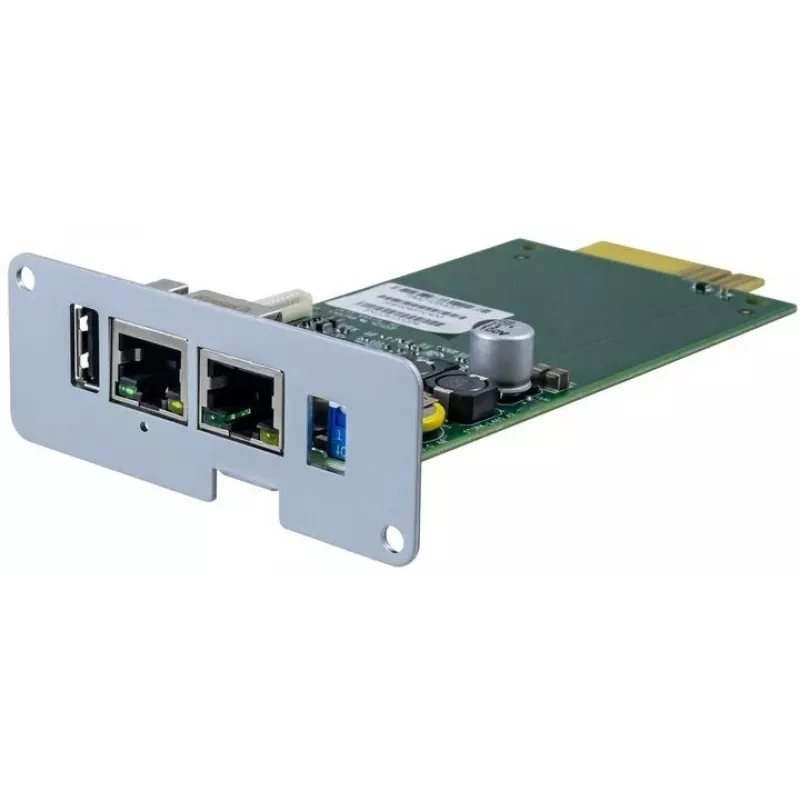

Legrand CS102 sisemine Ethernet 1000 Mbit/s juhtmega ühenduvus on sisemine võrguliidesemoodul, mis on mõeldud UPS-i haldamiseks. See paigaldatakse ühilduvate UPS-seadmete spetsiaalsesse pessa ja pakub reaalajas juhtimist ning sündmuste haldamist (voolukatkestus, ülekoormus, möödaviik, rike jne), ilma et oleks vaja välist tarkvara. Seade toetab 9–30 V alalisvoolu toiteallikat (välised versioonid sisaldavad toiteallikat) ning on saadaval professionaalsete ja tööstuslike variantidena, millel on täiendavad RS232/RS485 sidepordid.

Eelised

CS102 pakub mitmekeelset veebikasutajaliidest ja graafilist jälgimist standardsete veebibrauserite, SNMP- või MODBUS-võrguhaldussüsteemide ning tarkvara UNMS/UNMS II kaudu. See logib mõõtmisi, häireid ja akuteste ajatemplitega mittelenduvas mälus ning toetab NTP-aja sünkroniseerimist. Püsivara on uuendatav. Integreeritud ajakava abil saab programmeerida UPS-i sisse-/väljalülitustsükleid ja akuteste ning adapter saab saata sündmusteateid e-posti või SNMP TRAP kaudu. Moodul toetab mitme serveri väljalülitamist CS102 Shutdown Clienti kaudu (Windows Vista ja uuemad ning Linux) ja Wake on LAN-i kaugkäivituseks.

Sobib

• Sisepaigaldus ühilduvatesse UPS-seadmetesse tsentraliseeritud haldamiseks
• UPS-i jälgimine ja kaugjuhtimine väikeste ja keskmise suurusega ettevõtete keskkondades
• Tööstuslikud või professionaalsed seadistused, mis nõuavad RS232/RS485 ühenduvust (professionaalsed/tööstuslikud versioonid)
• Keskkonnad, mis vajavad plaanitud akuteste ja sündmusteadete saatmist e-posti või SNMP kaudu

Peamised tehnilised andmed

• Mudel: Legrand CS102 sisemine Ethernet
• Ühendus: juhtmega Ethernet, kuni 1000 Mbit/s
• Toiteallikas: 9–30 V alalisvool (välised versioonid sisaldavad toiteallikat; sisemine kasutab UPS-i pesa)
• Liidesed: veebiliides, SNMP, MODBUS; püsivara uuendatav
• Täiendavad pordid (professionaalsed/tööstuslikud versioonid): RS232, RS485
• Andmete logimine: mittelenduv mälu koos NTP-aja sünkroniseerimisega
• Toetatud keeled (veebiliides): saksa, inglise, prantsuse, itaalia, hispaania
• Väljalülitustugi: CS102 Shutdown Client Windowsile (Vista+) ja Linuxile; Wake on LAN

Kasutamine

Sisestage CS102 sisemoodul ühilduva Legrandi UPS-i spetsiaalsesse pessa ja ühendage see kohtvõrku kuni 1000 Mbit/s kiirusega. Juurdepääsuks veebiliidesele kasutage brauserit või integreerige seade SNMP/MODBUS-võrguhaldussüsteemide või UNMS/UNMS II-ga seadistamiseks ja jälgimiseks. Seadistage NTP täpsete ajatemplite jaoks, seadistage sündmusteadete saatmine (e-posti või SNMP TRAP kaudu) ning plaanige automaatsed akutestid või UPS-i sisse-/väljalülitustoimingud sisseehitatud ajakava abil. Installige CS102 Shutdown Client kõigile UPS-iga ühendatud serveritele ja tööjaamadele, et võimaldada juhitud väljalülitusprotseduure.

Soovitused

Kasutage CS102 sisemoodulit UPS-seadmetes, mis selgesõnaliselt toetavad Legrand CS102 vormitegurit, ja veenduge, et püsivara on ajakohane. Tsentraliseeritud jälgimiseks seadistage SNMP või UNMS-i integreerimine ja lubage NTP täpsete logide hoidmiseks. Tootmiskeskkondades kasutuselevõtmisel installige Shutdown Client kõigile kaitstud seadmetele ning katsetage plaanitud akuteste ja väljalülitusprotseduure hooldusakende ajal.
