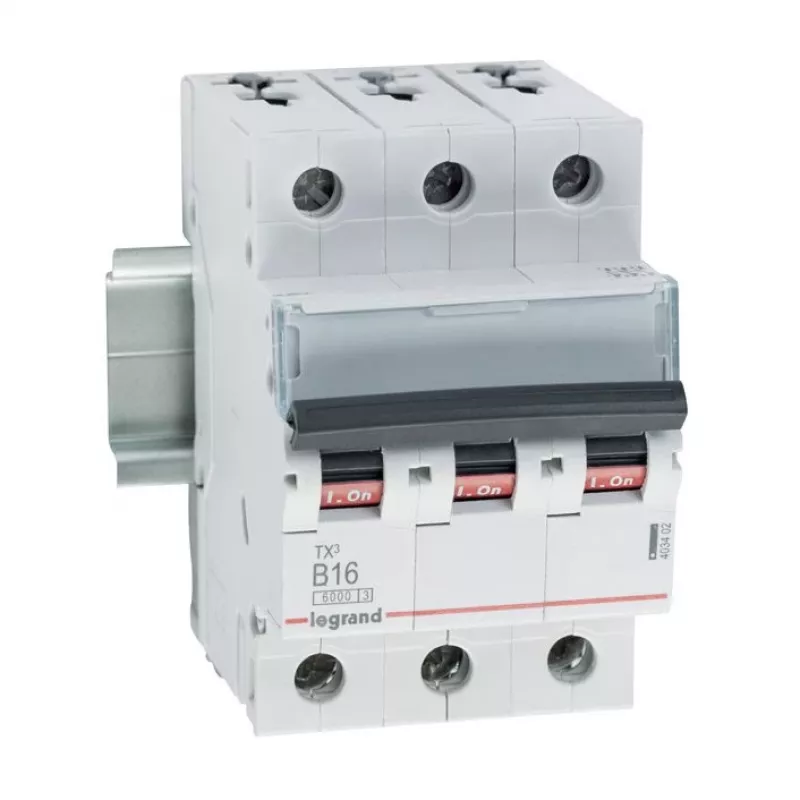

Legrand TX3 kaitselüliti miniatuurne kaitselüliti tüüp B 3

Kolmepooluseline kaitselüliti Legrand 403402, nimivooluga 16 A ja nimipingega 400 V, on mõeldud kolmefaasiliste elektriahelate kaitseks ülekoormuse ja lühise eest. See kompaktne moodulseade paigaldatakse jaotuskeskustesse elamu-, äri- või kergetööstuslike elektrisüsteemide kaitseks. Kaitselüliti katkestab rikkevoolud, et kaitsta juhtmestikku ja ühendatud seadmeid, võimaldades samas lihtsat paigaldamist ja ühendamist standardsetes DIN-liistuga korpustes.

Eelised

Kolmepooluseline konfiguratsioon tagab kõigi faaside samaaegse lahutamise, pakkudes kolmefaasiliste tarbijate tasakaalustatud kaitset. 16 A nimiväljalülituslävi ja 400 V isolatsioonitase sobivad enamike madalpingeliste kolmefaasiliste paigaldistega. Moodulvorm säästab paneeliruumi ja lihtsustab kombineerimist naabruses asuvate kaitse- ja lülitusseadmetega. Konstruktsioon ja materjalid tagavad ühtlased termilise ja magnetilise väljalülituse omadused usaldusväärseks tööks ülekoormus- ja lühisetingimustes.

Sobib

Peamised tehnilised andmed

Kasutamine

Paigaldage kaitselüliti jaotuskeskuses sobivale DIN-liistule ja kinnitage see vastavalt korpuse tootja juhistele. Ühendage saabuvad kolmefaasilised toitejuhtmed liiniklemmidega ja koormusjuhtmed koormusklemmidega, järgides õiget faaside järjekorda ja kruviklemmide pingutusmomenti. Enne paigaldamist või hooldust veenduge, et paneel on pingevaba. Pärast ühendamist taastage toide ja kontrollige nõuetekohast tööd, lülitades kaitselülitit sisse ja välja ning veendudes kaitsefunktsiooni toimimises eeldatavatel koormustingimustel.

Soovitused

Valige kaitselüliti koordineeritud kaitseskeemi osana: kontrollige juhtmete ristlõiget, üles- ja allavoolu seadmete omadusi ning paigaldise lühisvoolu taset. Kontrollige perioodiliselt klemmide tugevust ja ülekuumenemise märke ning vahetage seade välja mehaaniliste vigastuste või jõudluse languse korral.
