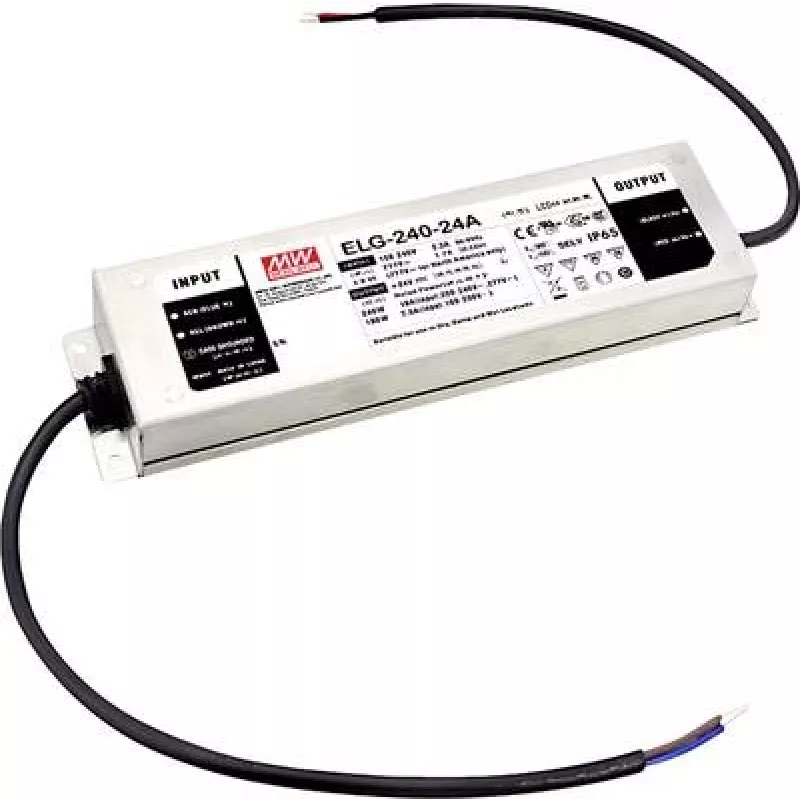

LED draiver MEAN WELL ELG-240-24DA-3Y

MEAN WELL ELG-240-24DA-3Y on vahelduv-alalisvoolu ühe väljundiga LED-draiver, mis ühendab püsiva pinge ja püsiva voolu (CV+CC) töörežiimi aktiivse PFC-ga. See tagab 24 V alalisvoolu kuni 10 A (240 W) laiast vahelduvvoolu sisendivahemikust (100–305 VAC) ja sisaldab DALI hämardusjuhtimist. Seade on varustatud kolmejuhtmelise sisendi ja kaabelväljundiga ning on mõeldud siseruumides paigaldamiseks, kus IP20 kaitseaste on vastuvõetav.

Eelised

Draiver tagab stabiilse 24 V väljundi maksimaalse 10 A vooluga ja toetab nii püsiva pinge kui ka püsiva voolu režiime, võimaldades paindlikku LED-süsteemide disaini. Sisseehitatud aktiivne võimsusteguri korrektsioon parandab võrguga ühilduvust ja vähendab harmoonilisi moonutusi. DALI hämardusjuhtimine võimaldab integreerimist digitaalsetesse valgusjuhtimissüsteemidesse. Kompaktsed mõõtmed (71 × 244 × 37,5 mm) ja kaabelväljund lihtsustavad paigaldamist valgustitesse ja juhtkilpidesse.

Sobib

• LED-lineaarvalgustid ja ribavalgustid, mis vajavad 24 V alalisvoolu
• Siseruumide äri- ja arhitektuurivalgustuse paigaldised
• Valgustussüsteemid, mida juhitakse DALI võrkude kaudu
• Renoveerimisprojektid, kus on vaja kompaktseid draivereid

Peamised tehnilised andmed

• Bränd: MEAN WELL
• Mudel: ELG-240-24DA-3Y
• Väljund: 24 V alalisvool, 10 A, 240 W
• Sisendpinge: 100–305 VAC
• Hämardus: DALI juhtimine
• Kaitseaste / reiting: IP20 (sisekasutuseks)
• Mõõtmed: 71 × 244 × 37,5 mm
• MPN: ELG-240-24DA-3Y; EAN: 4021087037914

Kasutusjuhend

Ühendage draiver vahelduvvooluvõrku, kasutades kolmejuhtmelist sisendit, järgides kohalikke elektripaigalduse eeskirju ja ühendusskeeme. Kinnitage 24 V alalisvoolu väljundkaabel LED-koormusele, jälgides polaarsust ja tagades, et kogu LED-vool ei ületa 10 A. Integreerige DALI juhtimisjuhtmestik vastavalt DALI süsteemi juhistele, et võimaldada hämardamist ja tsentraliseeritud juhtimist. Paigaldage draiver kuiva, ventileeritavasse siseruumi, mis vastab selle IP20 reitingule.

Soovitused

Ärge paigaldage välitingimustesse ega vee käes olevatesse kohtadesse; hoidke ettenähtud sisendpinge vahemikku ja ärge ületage nimiväljundvoolu. Järgige MEAN WELL juhtmestiku ja ohutusjuhiseid ning tagage draiveri ümber piisav ventilatsioon usaldusväärse töö tagamiseks.
