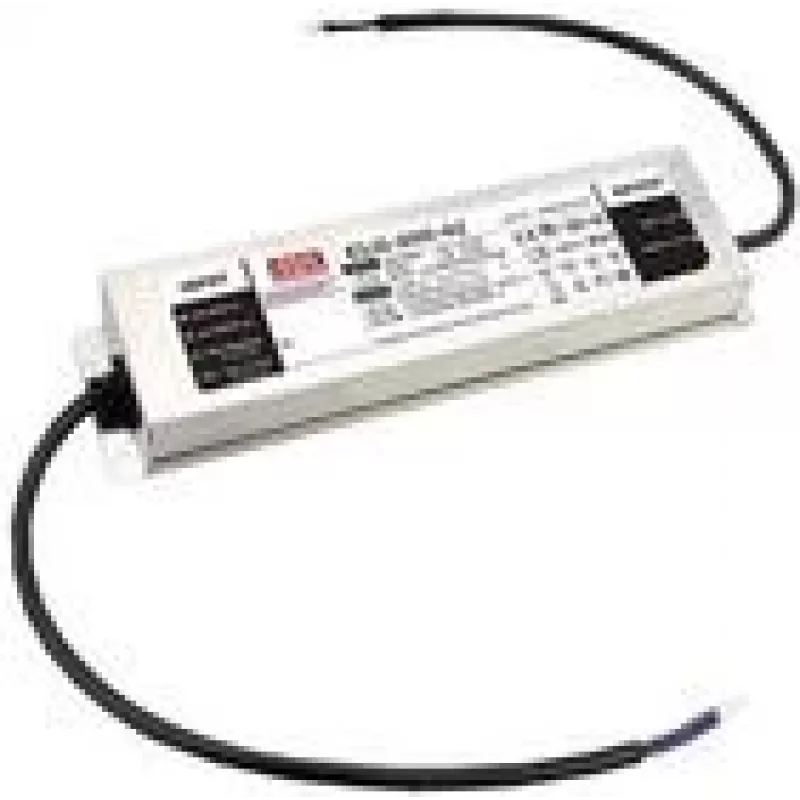

LED-draiver MEAN WELL ELG-200-48-3Y 200W IP20 100-305V 48V

MEAN WELL ELG-200-48-3Y on vahelduv-alalisvoolu ühe väljundiga LED-draiver, mis ühendab konstantse pinge ja konstantse voolu töö (CV+CC) aktiivse PFC-ga. See aktsepteerib laia sisendvahemikku 100–305 VAC ja annab fikseeritud 48 VDC väljundi kuni 4,16 A (200 W). Seade on kaabelväljundiga ja kompaktsete mõõtmetega, et seda integreerida sisevalgustussüsteemidesse; IP20 kaitseaste näitab kaitset, mis sobib kuivadesse sisekeskkondadesse.

Eelised

ELG-200-48-3Y pakub nii CV kui ka CC juhtimist LED-ide stabiilseks tööks ning sisaldab võimsusteguri korrektsiooni, et vähendada võrguhäireid. Selle lai sisendpinge vahemik muudab selle ühilduvaks ülemaailmsete vahelduvvoolu toiteallikatega. Fikseeritud 48 V väljund ja 200 W võimsus võimaldavad toita keskmisi kuni suuri LED massiive, samas kui kaabelväljund lihtsustab juhtmestikku paigaldamise ajal. Kompaktsed mõõtmed hõlbustavad paigutamist valgustitesse või harukarpidesse, mis on mõeldud sisekasutuseks.

Sobib kasutamiseks

• Sisetingimustes kasutatavad LED-paneelid ja LED-ribavalgustus
• Arhitektuursed ja ärilised sisevalgustid
• LED ümberehituspaigaldised, mis vajavad 48 V toidet

Peamised tehnilised andmed

• Bränd: mean well
• Mudel: ELG-200-48-3Y (MPN: ELG-200-48-3Y)
• Väljund: 48 VDC, 4,16 A (fikseeritud CC/CV), 200 W
• Sisendpinge: 100–305 VAC
• Konfiguratsioon: Alalisvoolu ühe väljundiga, CV+CC koos PFC-ga
• Kaitseaste: IP20 (sisekasutuseks)
• Füüsilised mõõtmed (ligikaudsed): 71 mm × 244 mm × 37,5 mm
• Väljundi tüüp: kaabelväljund

Kasutusjuhend

Ühendage kolmejuhtmeline vahelduvvoolu sisend (faas, null, maandus) sobiva toiteallikaga vahemikus 100–305 VAC. Suunake alalisvoolu kaabelväljund LED-koormuseni, tagades polaarsuse ja pistiku ühilduvuse. Paigaldage draiver kuiva sisekohta, mis vastab selle IP20 reitingule, ja tagage piisav ventilatsioon seadme ümber. Kontrollige, et LED-ide kogupingelang ja voolutugevuse nõuded ei ületaks fikseeritud 48 V/4,16 A reitingut.

Soovitused

Kasutage ELG-200-48-3Y sisevalgustuse rakendustes, kus on vaja usaldusväärset 48 V, 200 W toidet. Vältige niiskuse või tolmu sattumist seadmesse üle IP20 tingimuste ja tagage korralik soojusjuhtimine, et säilitada jõudlus ja pikaealisus.
