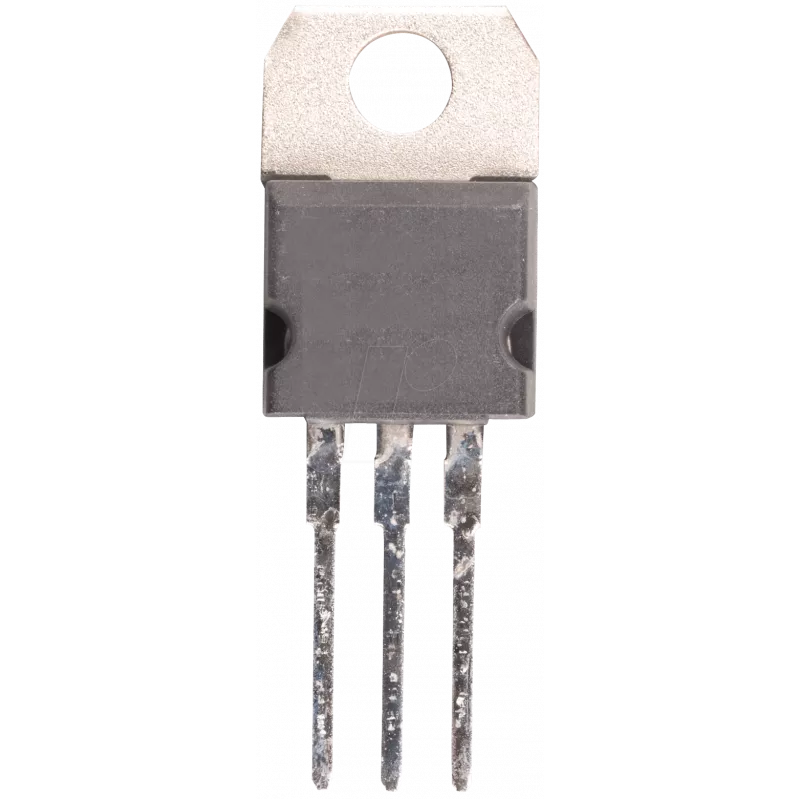

LDO regulaator Texas Instruments LM1085 IT5.0 — fikseeritud 5 V, TO-220 pakend

Texas Instruments LM1085 IT5.0 on fikseeritud 5 V madalalanguga (LDO) lineaarne pingeregulaator, mis on tarnitud TO-220 läbimonteeritavas korpuses. See on loodud stabiilse 5 V väljundi tagamiseks väikese languspingega ning on mõeldud plaaditasemel reguleerimiseks, kus soojuslik jõudlus ja paigaldusmugavus on olulised. Seade integreerib sisemise skeemilahenduse, et pakkuda väljundi stabiilsust ja kaasaegsetele lineaarsetele regulaatoritele omaseid kaitsefunktsioone, jäädes samal ajal lihtsasti rakendatavaks elektroonika-, manussüsteemide ja tarbeseadmete toiteplokkide projekteerimisel.

Eelised

LM1085 IT5.0 pakub madalat languspinget, mis võimaldab reguleerimist väikeste sisend-väljund diferentsiaalidega, parandades paljudes 5 V rakendustes tõhusust. TO-220 korpus tagab tõhusa soojuseralduse ja lihtsa paigalduse läbimonteeritavatele trükkplaatidele. Selle fikseeritud 5 V väljund lihtsustab disaini, kõrvaldades vajaduse väliste seadetakistite järele, ning integreeritud kaitse aitab kaasa usaldusväärsele tööle muutuvatel koormus- ja soojustingimustel.

Sobib

• Plaaditasemel 5 V toitesiinid mikrokontrolleritele ja digitaalloogikale
• Manussüsteemid ja väikesed üheplaadiarvutid, mis vajavad reguleeritud toidet
• Toiteallikad anduritele, täiturmehhanismidele ja välisseadmetele
• Selliste seadmete parandamine või ümberehitamine, kus TO-220 lineaarregulaator on sobiv

Peamised spetsifikatsioonid

• Väljundpinge: fikseeritud 5 V
• Korpuse tüüp: TO-220 läbimonteeritav
• Seadme tüüp: madalalanguga (LDO) lineaarregulaator
• Tüüpiline madala langusega töö, sobib väikeste sisend-väljund diferentsiaalide jaoks
• Integreeritud kaitse- ja stabiilsusfunktsioonid usaldusväärse väljundi tagamiseks

Kuidas kasutada

Paigaldage LM1085 IT5.0 trükkplaadile, kasutades TO-220 kinnitusavasid või ühilduvat jahutusradiaatorit paremaks soojuseralduseks, kui töötate suurematel vooludel. Ühendage sisendtoide regulaatori sisendviiguga, reguleeritud 5 V väljund koormusega ja ühine maandus vooluahela maandusega. Lisage sisend- ja väljundkondensaatorid vastavalt seadme andmelehes soovitatule, et tagada stabiilsus; paigutage kondensaatorid regulaatori viikude lähedale ning valige väärtused ja tüübid, mis vastavad tootja juhistele. Jälgige õiget polaarsust ja veenduge, et sisendpinge püsib üle reguleerimiseks vajaliku miinimumi, kuid alla seadme maksimaalset nimiväärtust.

Soovitused

Usaldusväärse jõudluse tagamiseks kasutage väljundil madala ESR-iga kondensaatoreid, nagu Texas Instruments soovitab, paigaldage TO-220 korpus piisavale jahutusradiaatorile, kui võtate märkimisväärset koormusvoolu, ning kontrollige oma rakenduses soojuspiire. Hoidke juhtmestik lühike ja tagage piisav ventilatsioon, et säilitada stabiilne 5 V reguleerimine muutuvates ümbritseva keskkonna ja koormuse tingimustes.
