Lamepaneeli kinnitusõlg B-TECH SYSTEM X VESA 400 kaldega BT8390 jaoks, must, 70 kg kandevõime

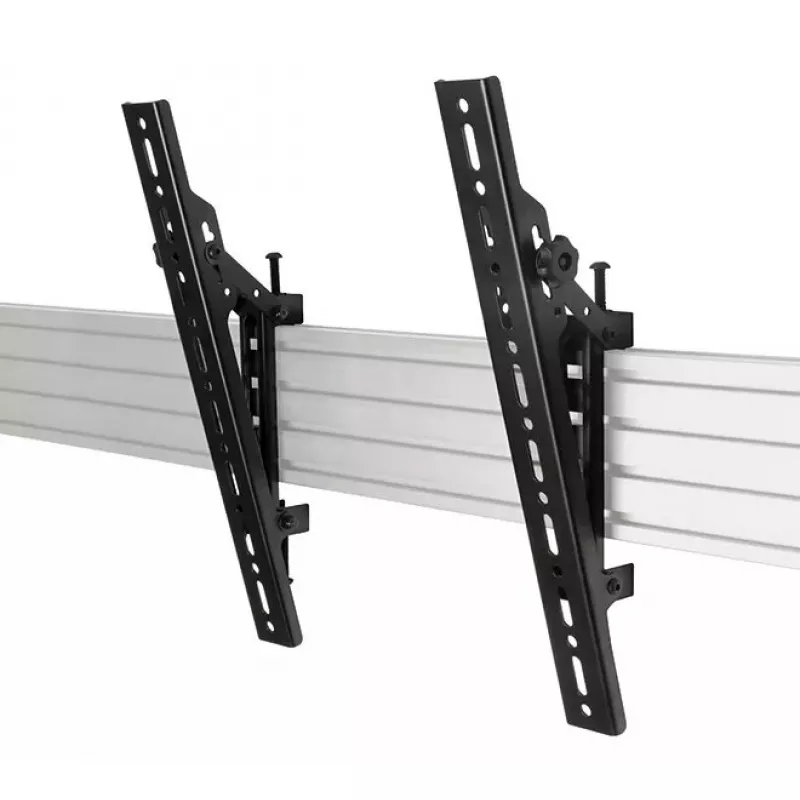

Lamepaneeli kinnitusõlg B-TECH SYSTEM X VESA 400 kaldega BT8390 jaoks, must, 70 kg kandevõime on õhuke liideseõlg, mis on mõeldud ühe lameekraani kuni 70" ja 70 kg kinnitamiseks ühilduvatele SYSTEM X horisontaalsetele kinnitusrööbastele. Õlg pakub VESA 400 kinnitusmustrit, kuni 20° kalde reguleerimist pöidrataste abil ja paigaldusjärgset loodimist integreeritud loodimiskruvidega. Õhukese profiiliga, mille laius on 42,5 mm ja kõrgus 430 mm, toetab õlg nii horisontaal- kui ka portreeorientatsiooni ning on mõeldud äri- ja erapaigaldisteks, mis vajavad stabiilset ja reguleeritavat väikeste kuni keskmiste ekraanide kinnitust.

Eelised

See B-TECH SYSTEM X VESA 400 liideseõlg pakub suurt 70 kg kandevõimet, säilitades samal ajal õhukese 42,5 mm profiili ja 430 mm kõrguse märkamatuks paigalduseks. Tööriistavaba kalde reguleerimine pöidratastega võimaldab kiireid kohapealseid nurga muutusi kuni 20° ning loodimiskruvid võimaldavad peent vertikaalset reguleerimist pärast paigaldamist. Universaalne disain toetab nii horisontaal- kui ka portreepõhist kinnitust ning ühendub otse System X horisontaalsete rööbastega, muutes selle sobivaks üherealisteks ja mitme ekraaniga paigaldisteks.

Sobib

• Ühe lamepaneelkuvari kuni 70" kinnitamiseks äri- või erakeskkonnas
• Üherealistele videoseintele või mitme ekraaniga ridadele, kasutades System X horisontaalseid rööpaid
• Paigaldistele, mis vajavad kalde reguleerimist ja paigaldusjärgset loodimist
• Kuvaritele, mis vajavad kas horisontaal- või portreeorientatsiooni

Peamised spetsifikatsioonid

• Maksimaalne kandevõime: 70 kg
• Maksimaalne toetatud ekraani suurus: 70"
• Toetatud kuvarite arv: 1
• Toote värv: must
• VESA liides: 400 mm muster

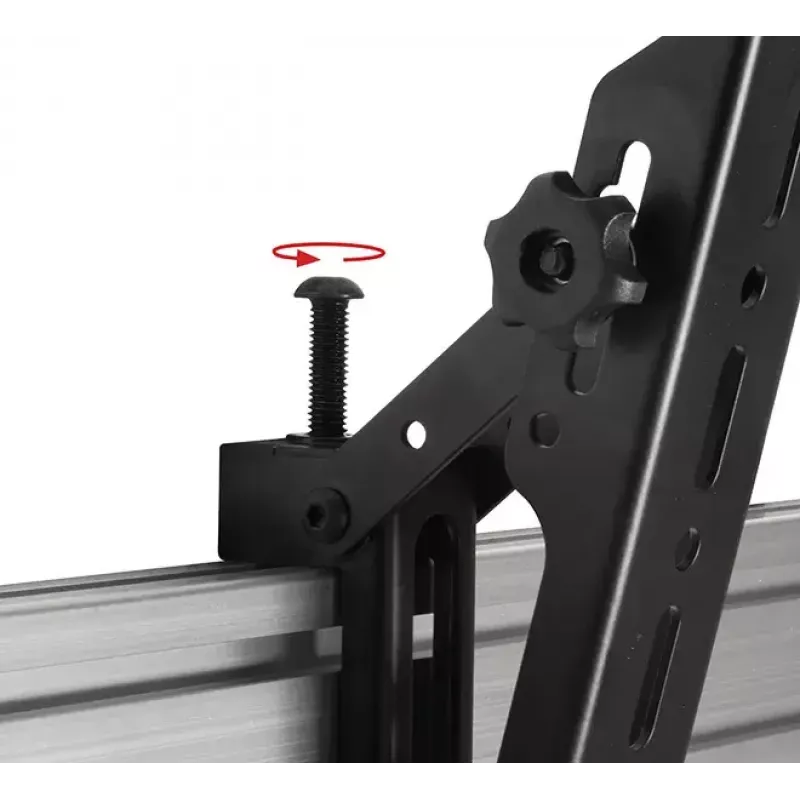

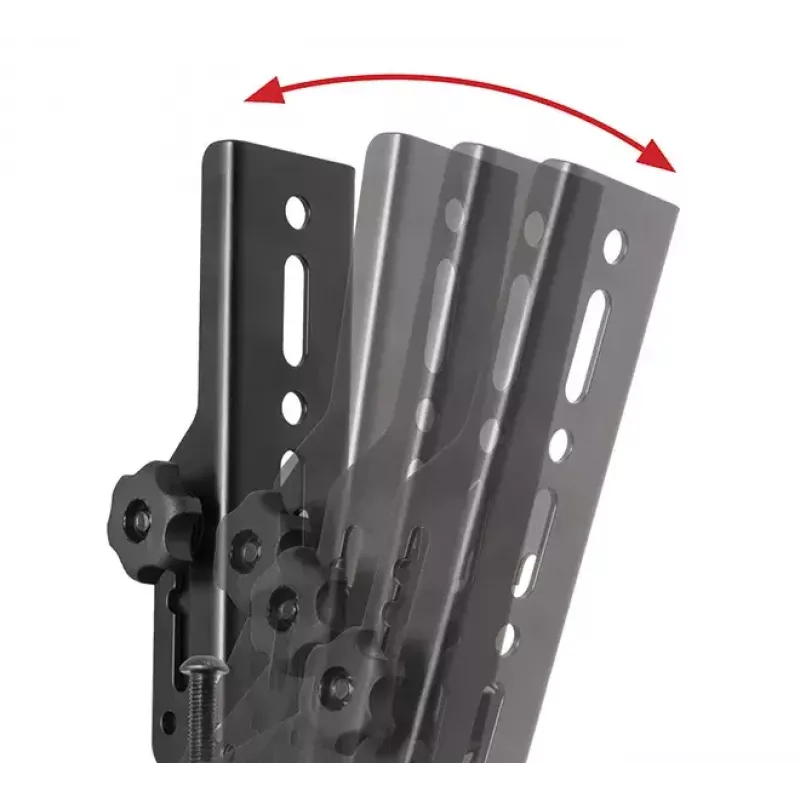

• Kalde reguleerimine: kuni 20° pöidrataste abil (tööriistavaba)

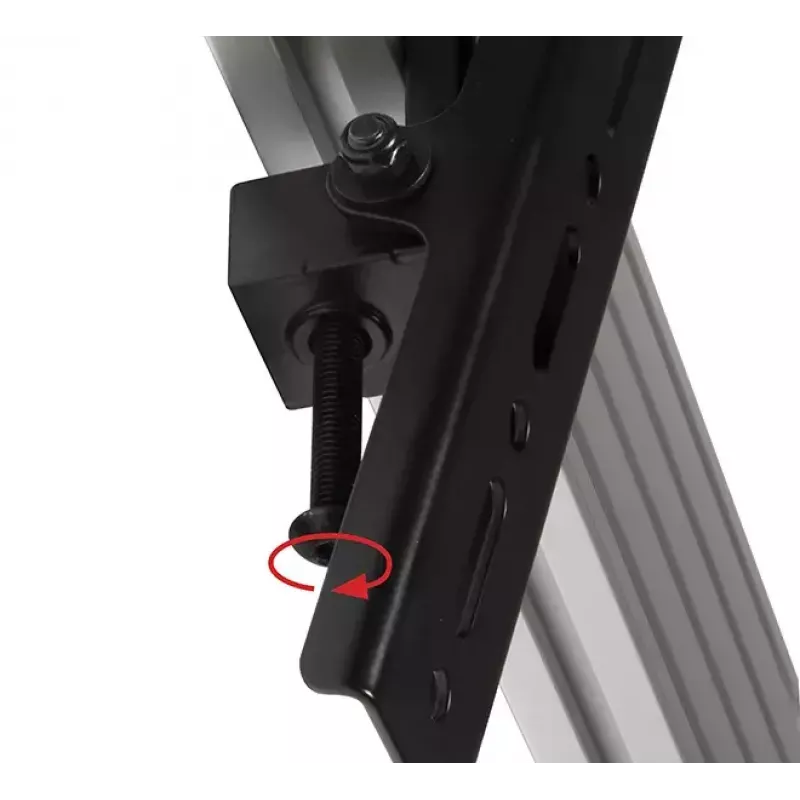

• Paigaldusjärgne loodimine: integreeritud loodimiskruvid
• Profiili mõõtmed: 42,5 mm laius, 430 mm kõrgus
• Ühildub: SYSTEM X horisontaalsete kinnitusrööbastega

Kasutamine

Kinnitage liideseõlg ühilduvale SYSTEM X horisontaalsele rööpale vastavalt rööpa tootja juhistele, veendudes, et rööbas ja kinnitusdetailid on ette nähtud vähemalt kombineeritud kaalule. Kinnitage kuvar õla VESA 400 mustrile, kasutades ekraani mudelile sobivaid kruvisid. Kasutage loodimiskruve vertikaalse joonduse reguleerimiseks pärast ekraani paigaldamist. Reguleerige kaldenurka pöidratastega soovitud kuni 20° asendisse; pöidrattad võimaldavad peent tööriistavaba reguleerimist ja neid saab nurga hoidmiseks uuesti pingutada. Enne paigaldise mahajätmist kontrollige kõiki kinnitusi ja üldist stabiilsust.

Soovitused

Veenduge, et toetav SYSTEM X rööbas ja ehituslikud kinnitusdetailid on ette nähtud vähemalt kuvarikuvari kaalule koos ohutusvaruga. Kasutage VESA 400 kinnituseks tootja soovitatud riistvara ja järgige kohalikke paigaldusnõudeid. Korduvate reguleerimiste või raskete ekraanide puhul 70 kg piiri lähedal kontrollige perioodiliselt kinnitusi ja pingutage vastavalt vajadusele loodimiskruve ja pöidrattaid.
