Laienduskaart Supermicro RSC-WR-6 PCIe x16 - serveri laienduskaart PCI Express laiendamiseks

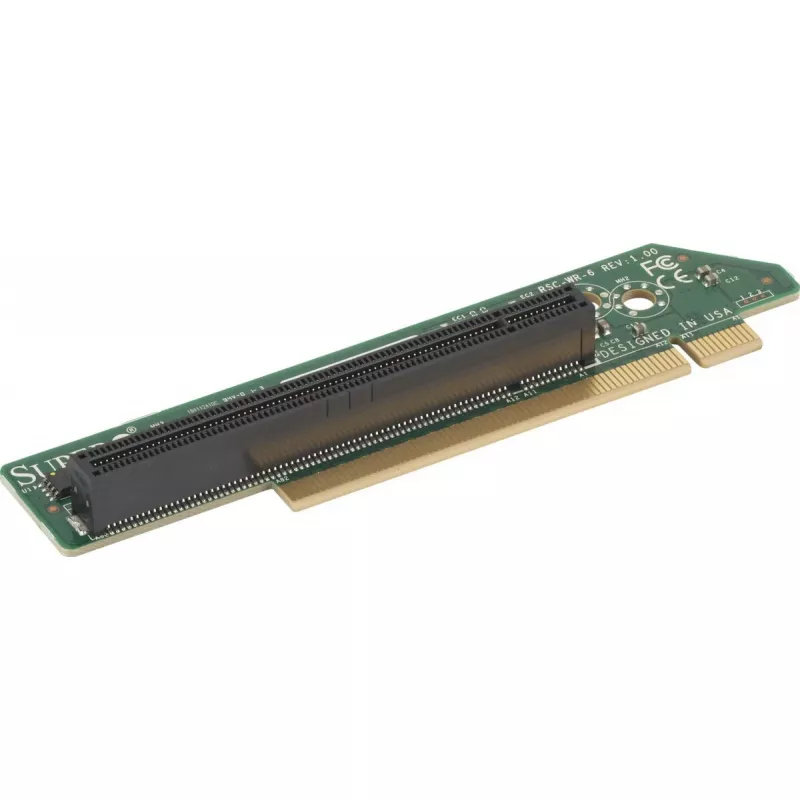

Supermicro laienduskaart RSC-WR-6 pakub PCI Express x16 pesa laiendust ühilduvatele Supermicro serveri emaplaatidele, võimaldades täispika PCIe x16 lisakaardi paigaldamist, kui otse emaplaadi pesa pole saadaval. Laienduskaart on mõeldud süsteemi laiendustoiminguteks nagu võrguadapterite, salvestuskontrollerite või GPU kiirendite lisamine, sõltuvalt ühilduvusest korpuse, toite ja BIOS-i toega.

Eelised

Laienduskaart pakub kompaktset viisi PCIe x16 liidese lisamiseks ilma emaplaadi paigutust muutmata, säilitades serveri tiheduse ja õhuvoolu. See võimaldab kasutada standardseid täispikki PCIe kaarte süsteemides, mis on piiratud pardal olevate pistikute või erineva pesa orientatsiooniga. Disain vähendab vajadust kohandatud kaablivõrgu järele ja hoiab paigalduse integreeritud plaadipõhise lahendusena.

Sobib

• Täiendavate võrguliidesekaartide (10GbE/25GbE) paigaldamiseks, kui emaplaadi pesad on hõivatud
• SAS/SATA salvestuskontrollerikaartide lisamiseks, et laiendada otseühendusega salvestust
• Kiirendi- või GPU-kaartide kasutuselevõtuks ühilduvates serverikorpustes piisava toite ja jahutusega
• Olukordades, kus on vaja PCIe x16 pesa ümber paigutada raami- või blade-serverites, millel on piiratud sisemine paigutus

Kui see ei pruugi sobida

See laienduskaart sobib ainult Supermicro serveri emaplaatidele ja korpustele, mis otseselt toetavad RSC-WR-6 või samaväärset laienduskaardi kujutegurit; see ei pruugi sobida või korralikult töötada mittesobivates süsteemides. Jõudlus ja seadme tugi sõltuvad host-emaplaadi PCIe radade jaotusest, BIOS-i seadetest ja saadavast toitest – suure võimsusega GPU-d või kindlate püsivara nõuetega kaardid võivad vajada otse emaplaadi pesasid või täiendavat toidet, mida laienduskaart ei paku.

Peamised tehnilised andmed

• PCI Express liides: x16 elektriline ühendus
• Kujutegur: serveri laienduskaart, mõeldud ühilduvatele Supermicro korpustele
• Toetatud lisakaardid: täispikad PCIe x16 kaardid (sõltuvalt korpuse vabast ruumist)
• Tüüpiline kasutus: laiendamine võrgunduse, salvestuskontrollerite, kiirendite jaoks
• Ühenduse tüüp: plaadilt-plaadile laiendusliides, ühildub määratud emaplaadi pesaga

Kasutamine

Paigaldage laienduskaart, joondades selle plaadilt-plaadile pistiku ühilduva Supermicro emaplaadi määratud laienduspesaga ja kinnitage see vastavalt serverikorpuse kinnituspunktidele. Sisestage PCIe x16 lisakaart laienduskaardi pessa, veendudes, et see on täielikult paigas ja kõik vajalikud kinnitusklambrid on kinnitatud. Pärast füüsilist paigaldamist kontrollige, kas süsteemi BIOS/UEFI tuvastab lisatud kaardi ja kas kõik vajalikud draiverid või püsivara on operatsioonisüsteemis installitud. Enne serveri tootmisse laskmist veenduge piisavas toites ja jahutuses.

Mida enne ostmist arvestada

• Veenduge, et teie Supermicro emaplaat ja korpus toetavad otseselt seda laienduskaardi kujutegurit ja pistiku orientatsiooni
• Veenduge, et kavandatud PCIe kaart mahub korpuse vaba ruumi sisse ja et laienduskaart toetab vajalikku toiteedastust
• Kontrollige BIOS/UEFI ühilduvust ja radade jaotust emaplaadil x16 seadmete jaoks
• Kontrollige jahutus- ja toitevõimsust suure võimsusega laienduskaartide jaoks

Soovitused

Kasutage laienduskaarti süsteemides, millel on kontrollitud mehaaniline ja elektriline ühilduvus. Salvestus- ja võrgukaartide puhul on tavapaigaldus tavaliselt piisav; GPU-de ja suure võimsusega kiirendite puhul veenduge enne kasutuselevõttu täiendavates toitekaablites, õhuvoolus ja püsivara toes.
