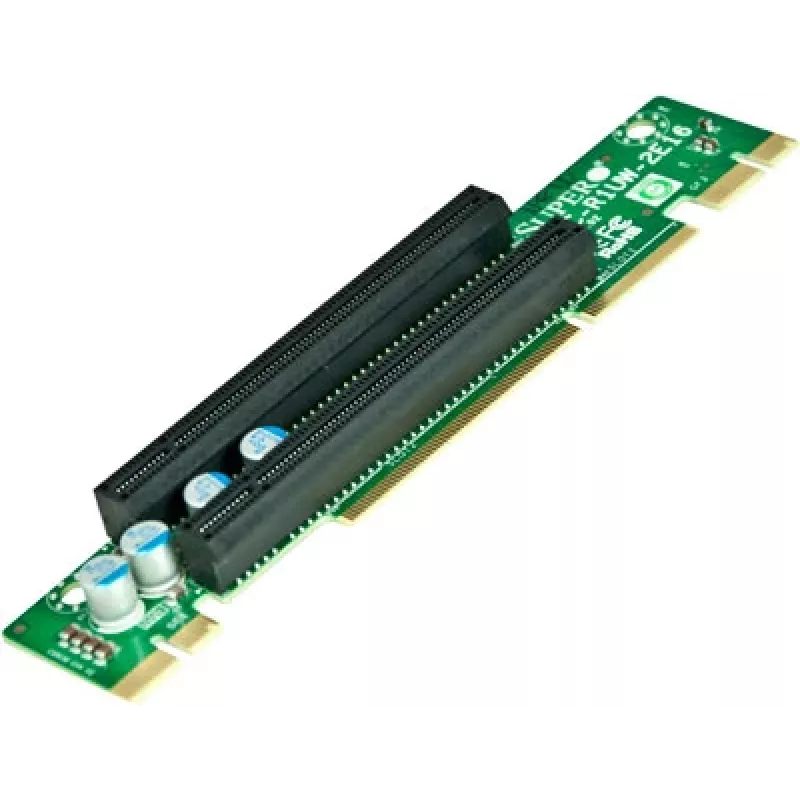

Liidesekaart Supermicro RSC-R1UW-2E16

Supermicro RSC-R1UW-2E16 on sisemine püstik-/liidesekaart 1U serveritele, mis teisendab WIO pesa kaheks PCIe x16 sisend-/väljundpordiks. Mõeldud kompaktsete riiulisüsteemide jaoks, pakub see passiivne püstik täiendavat PCI-E x16 ühenduvust serveri laiendamiseks ja välisseadmete paigaldamiseks, säilitades samal ajal madala profiili ja ühilduvuse 1U korpustega.

Eelised

Kaart pakub kahte täispikka PCI-E x16 porti ühest WIO ühendusest, võimaldades paindlikke lisamise võimalusi ilma suuremat serveri kujutegurit vajamata. Sisemise passiivse liidesena ei vaja see täiendavat toidet ega aktiivset jahutust ning säilitab serveri töökindluse. Selle kompaktne 1U disain säilitab serveri tiheduse, laiendades samal ajal sisend-/väljundvõimalusi.

Sobib

• PCIe x16 laienduskaartide lisamiseks 1U riiuliserveritesse
• Suure läbilaskevõimega võrguadapterite või NVMe/kiirendi kaartide jaoks (kui korpus ja õhuvool seda võimaldavad)
• Serverikeskkonnad, mis vajavad täiendavaid sisend-/väljundporte ilma kujutegurit muutmata

Peamised spetsifikatsioonid

• Mudel: Supermicro RSC-R1UW-2E16
• Tootja osanumber (MPN): RSC-R1UW-2E16
• EAN: 0672042093311
• Kujutegur: Sisemine püstik 1U serveritele
• Sisend-/väljundpordid: 2 x PCI-E x16
• Pesa tüüp: WIO
• Väljundliides: PCIe
• Sisemine: Jah

Kasutamine

Paigaldage püstikkaart serveri määratud WIO pessa vastavalt korpuse ja emaplaadi dokumentatsioonile. Kinnitage kaart ja ühendage kõik vajalikud kronsteinid või kinnitusriistvara 1U korpuse jaoks. Sisestage PCIe x16 kaardid ettenähtud pesadesse, tagades õige asetuse ja joonduse. Kontrollige pärast paigaldamist BIOS-i/püsivara seadeid ja operatsioonisüsteemi tuvastust.

Soovitused

Kasutage seda passiivset püstikut ühilduvates Supermicro 1U süsteemides ning kontrollige täispikkade PCIe x16 kaartide jaoks saadaolevat ruumi ja õhuvoolu; toetatud konfiguratsioonide ja termiliste piirangute osas tutvuge serveri dokumentatsiooniga.
